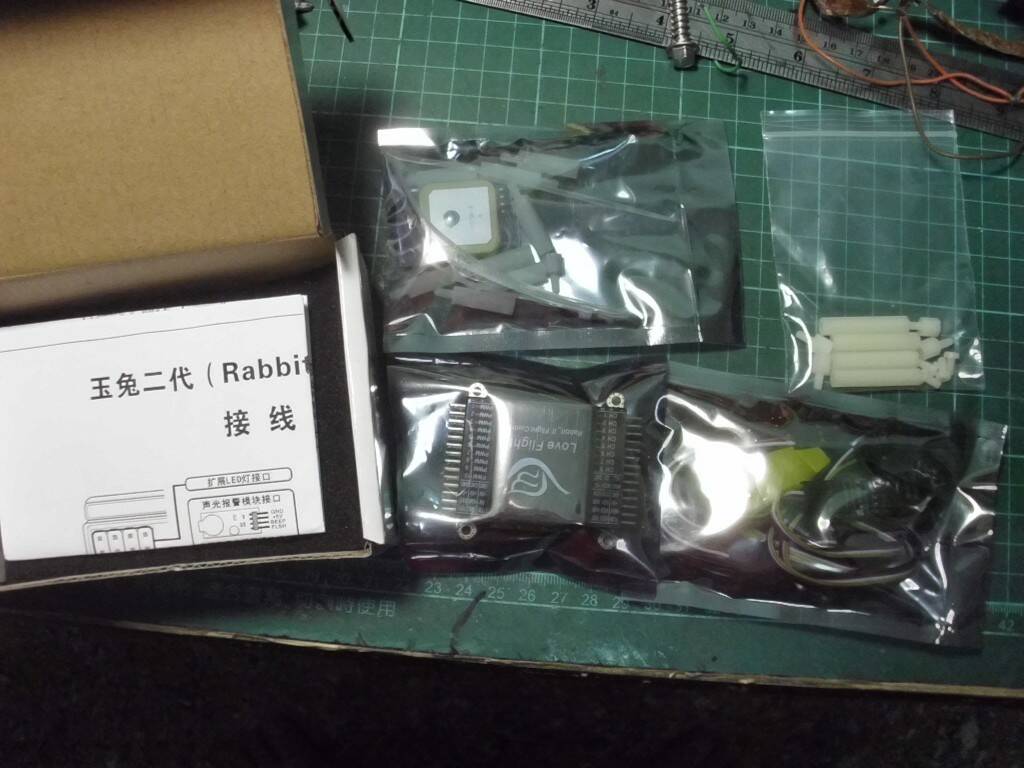

飛控簡介
|
|
|
本飛控板採用32位RAM處理器，以及現有最新的感測器，自主研發軟體，設
|
置介面簡單，飛行穩定，安全可靠。如果您不想折騰，簡單連接好飛控板後默認
|
設置下就可穩定飛行，如果您想精細調整或想有更多應用，它還會帶給您更多的
|
驚喜。飛控已包含高精度數位3軸陀螺、數位3軸加速度計、數字3軸地磁感測
|
器及高精度氣壓計，結構緊湊，體積小，可以實現穩定和平衡功能， 還可以外
|
接擴超聲波感器、GPS等實現定高、定點、返航、自動起降等更多的功能。
|
8通道遙控輸入、10通道馬達/舵機輸出，支援航拍雲台自動增穩，輸出通道的
|
模式可以由用戶定義。自帶USB介面，不用加擴展板就可以實現PC升級、
|
參數調整。提供PC升級工具，隨時根據大多數客戶要求、改進程式並能線上升級。
|
|
|
|
|
飛控功能特點
|
|
★
| 中央處理器，RAM32位，主頻72Hz。
|
★
| 板載高精度數字3軸陀螺儀、3軸加速度計、3軸羅盤（磁感測器）、高精度氣壓計
|
| ，實現自動穩定、自動平衡、自動定高等功能
|
★
| 8路接收通道，除了主要的4個搖杆通道外，還可以定義輔助開關通道或雲台控制通道。
|
★
| 10路16位高精度PWM輸出通道（最大支持10軸或8軸+2軸雲台，可以定義50Hz～500Hz的
|
| 類比/數位舵機或者非標準電調信號
|
★
| 提供串口、超聲波、IIC、SPI等介面，方便用戶擴充GPS、藍牙、WIFI、地面站、OSD、
|
| 數傳等外接設備。
|
|
★
| 輸出混控支援（GIMBAL、BI、TRI、QUADP、QUADX、Y4、Y6、INVY6、HEX6、HEX6X、
|
| OCTOX8、OCTOFLATP、OCTOFLATX、FLYING_WING、FIEXDWIND）等模式，還可以根據
|
| 客戶要求增加其他混控模式。
|
★
| 自帶USB介面，提供PC工具，方便設定參數，支援網路遠端升級，隨時下載最新程式。
|
★
| 8路LED指示各種狀態，方便現場設置參數，達到更細微的調整，還可以外擴彩色
|
| LED燈條，實現獨特美麗的夜航效果。
|
★
| 最多4 S電池電壓獨立即時檢測，保證每個單體電池都不過放。
|
★
| 提供聲光報警器介面，提示音方便用戶設置和低電壓報警，報警提示音會隨電壓的
|
| 降低而變得急促。
|
|
★
| 開機具有設備自檢功能，可以用遙控器選擇設備，保障您安全放心飛行，並且
|
| 自檢過程有聲光提示過程進展。
|
|
|
|
|
飛控規格參數
|
|
★
| 低電壓報警的設置：2.8V～4.0V。
|
★
| 陀螺儀±2000dps，16位解析度，回應時間1000Hz。
|
★
| 加速度計±8G，回應時間800Hz。
|
★
| 電子羅盤±1度。
|
|
★
| 氣壓計±10cm。
|
|
★
| 輸入電壓：5V±5％（由單個電調提供）。
|
★
| LED燈的對外輸出0-3V，每路8mA，為TTL電平（切勿引入高電壓）。
|
★
| 安裝孔距離 45mm×45mm。
|
★
| 重量：24g。
|
|
★
| 工作溫度：-10～85℃
|
