MCPX之四窄后掠浆(挥舞铰结构)、四尾浆~开工

jsc1974

至从折腾了mcpx的三浆三尾浆，就同时计画四浆跟五浆，原本用3d打印的中联太脆了，大炸会炸断~后来找到了金属中联(三四五)，先买了三浆金属中联，原本想等四五窄浆完工了再买四五中联，没想到淘上两家都断货了~也不再入货，只好用打印的，之前看到zhangpengsir使用的四浆挥舞铰结构，想想不如加入这个结构，早上把图画好了。

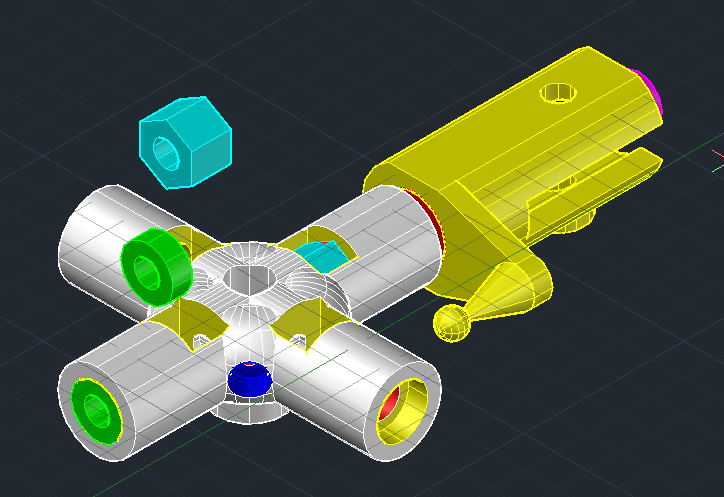

四浆中联

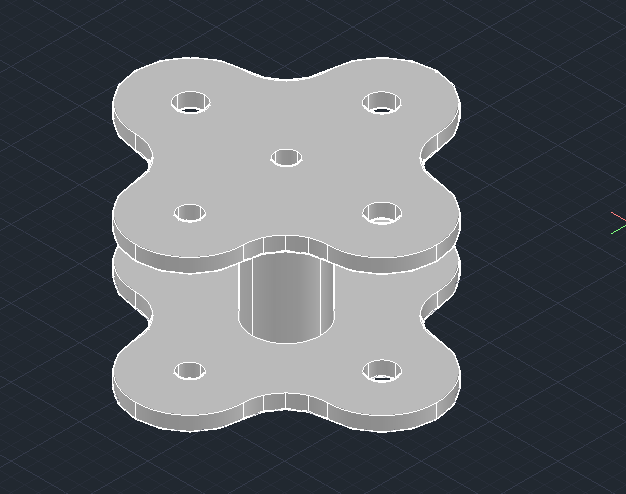

四尾浆座

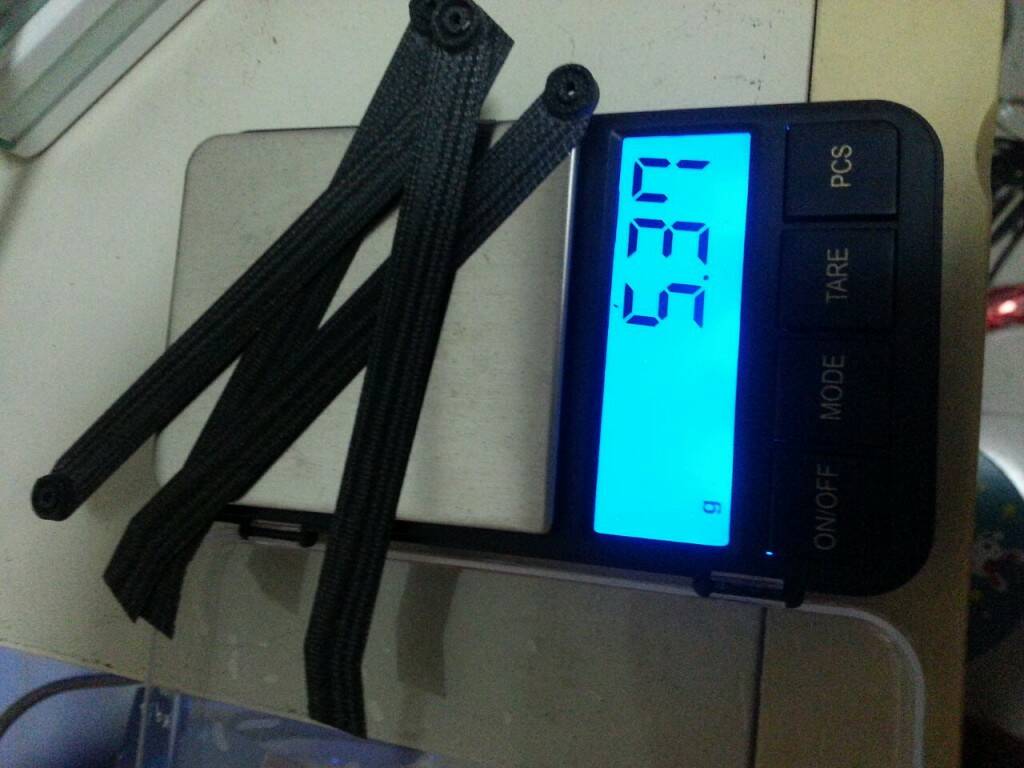

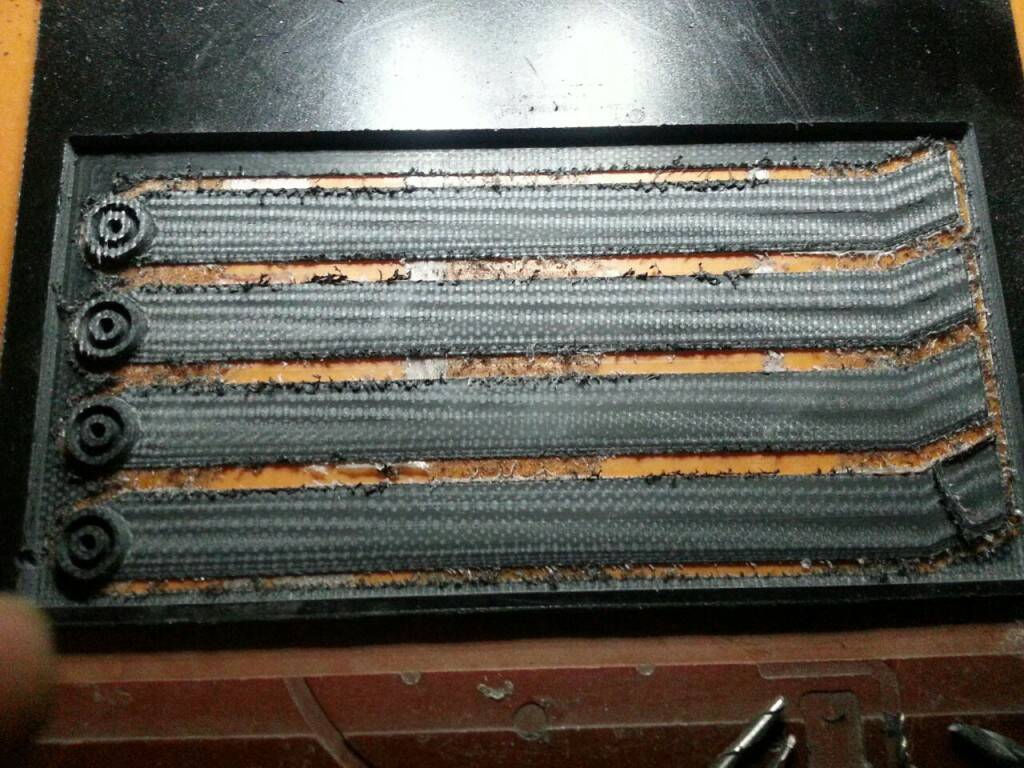

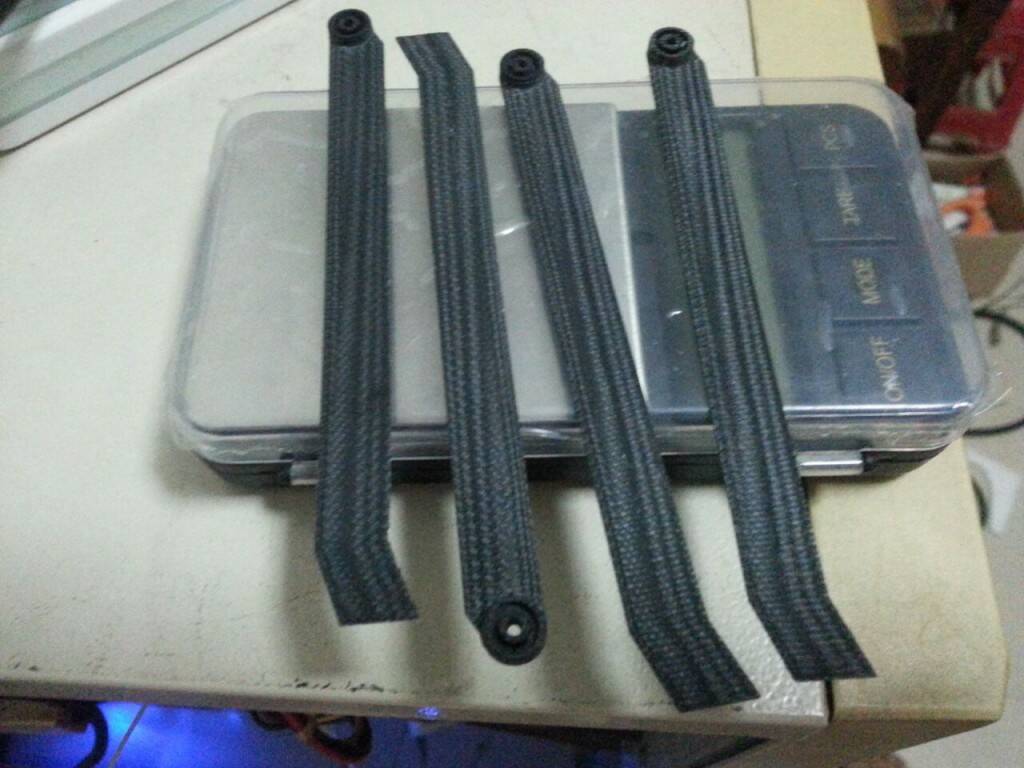

这是coolmao帮忙雕刻的~四窄后掠浆~~非常感谢！！

kuntan

感謝大大分享~
請問大大~這種結構的優點是甚麼?感恩~

jsc1974

kuntan 發表於 2013年9月18日 05:20 PM
感謝大大分享~
請問大大~這種結構的優點是甚麼?感恩~

简单来说是仿真的结构，在5imx上面有位大大用480改装四浆四尾浆，他对挥舞铰结构有发表很多资料，你可以上去找找。

下午把四尾浆，多画了一个仿真机的45度四尾浆

kuntan

了解~謝謝大大~

jsc1974

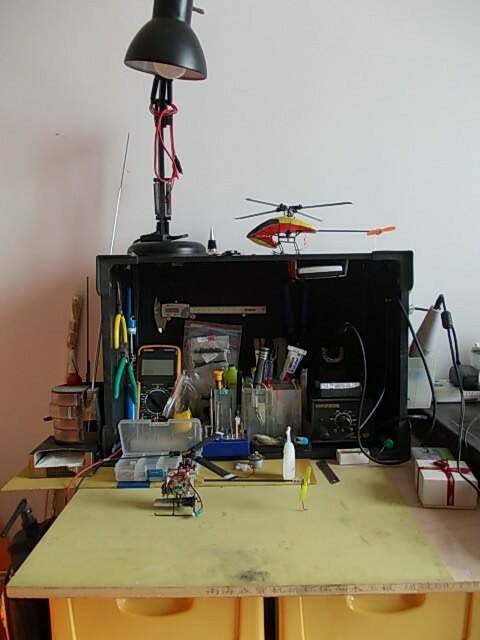

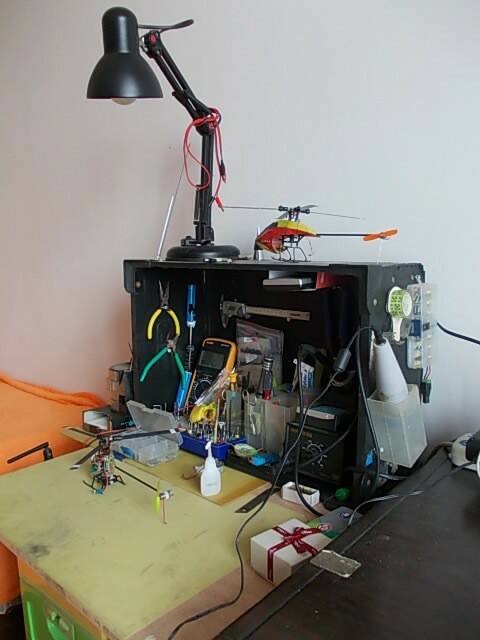

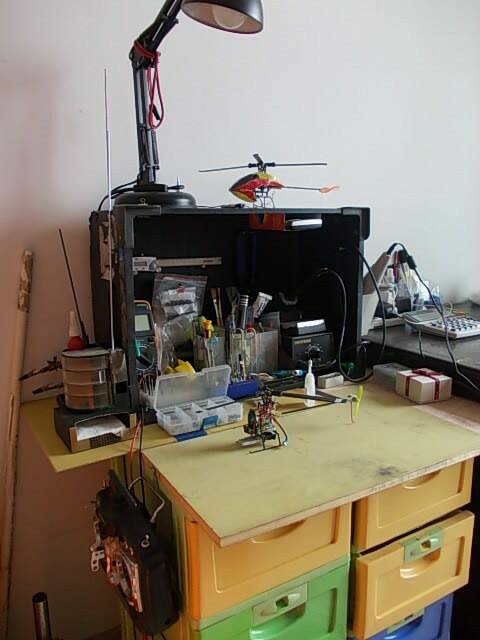

唉~最近又是忙搬家又是忙陪客户，晚上终于把mcpx的东西、工具整里定位~~新的工作台

jsc1974

前两天先把三浆完成，今天螺丝到货开始组装四浆旋翼头

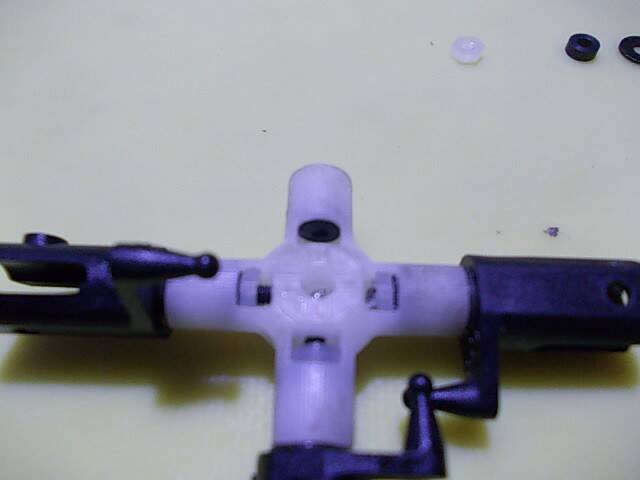

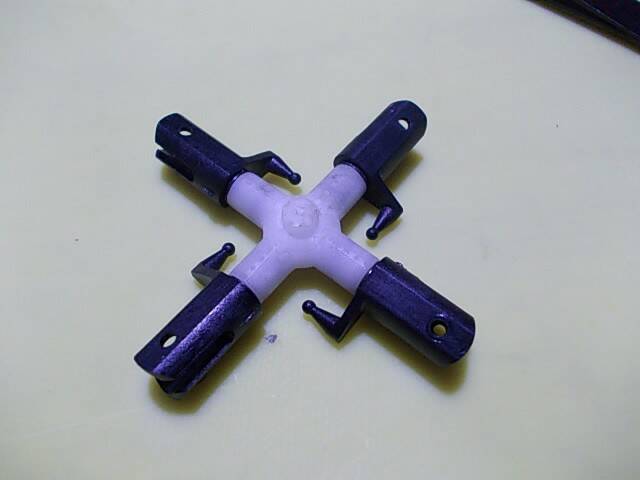

四浆中联挥舞铰结构~分解图

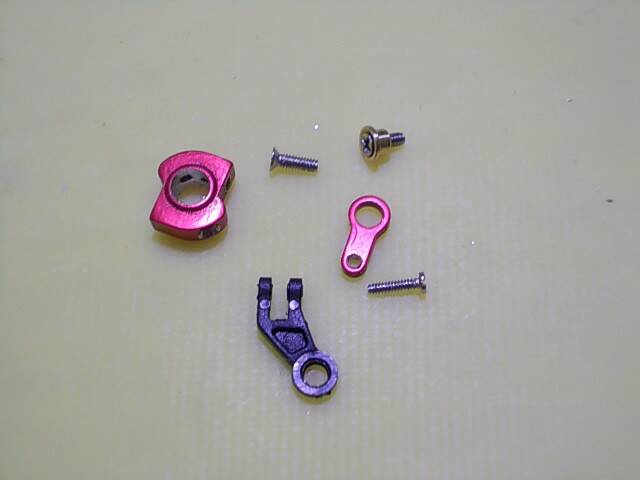

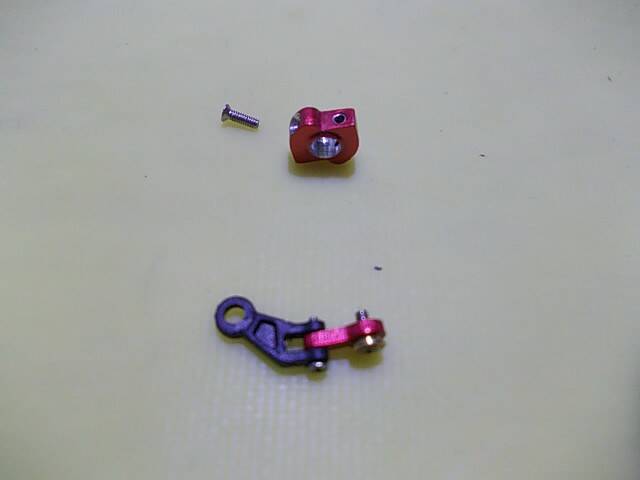

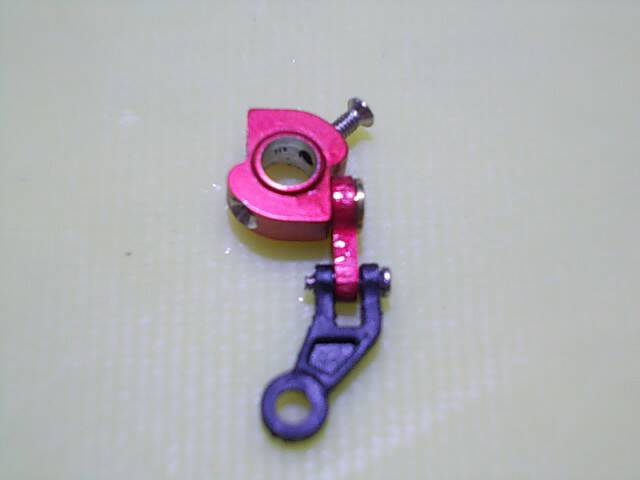

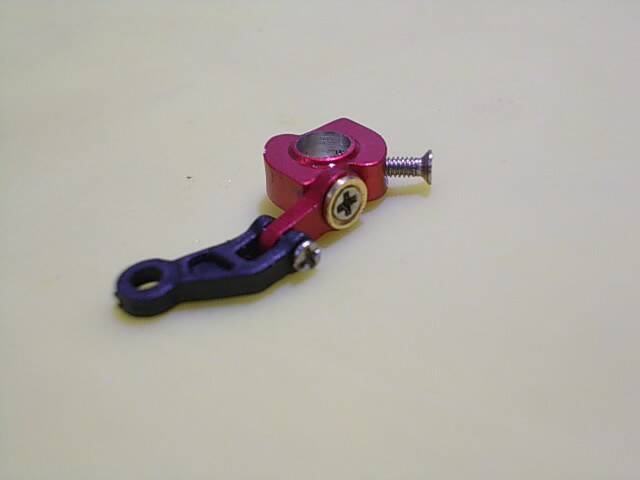

再来是相位臂，相位臂中的塑料拉头臂跟金属臂原本是用插销，但在之前三浆的测试中发现插销会慢慢脱出，所以我改用m1长6mm的螺丝代替，塑料臂孔正好锁入，金属臂的孔就需扩大到1mm，以下看图。其中要注意的是，固定在相位环的螺丝也会因为震动而松脱，所以我在相位环的螺丝孔内点入螺丝胶。
