mcpx V1 改無刷機板 求救~~

sarmo

今天不小心把一條主無刷馬達連接機板的線拉斷了~自己把它焊回去了 也試飛正常~

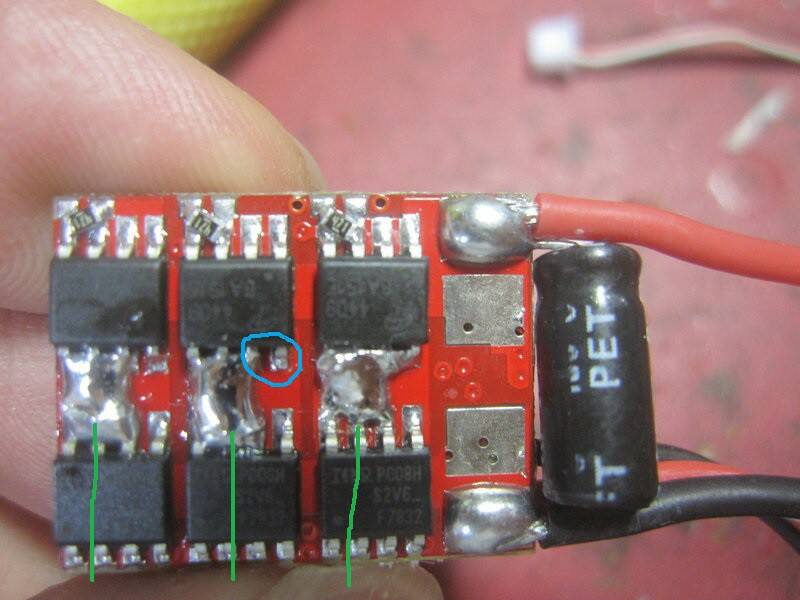

但看到這張圖(圖出至DKCK)後 覺得怪怪的~想請教一下前輩
圖中的三條綠色線為馬達線~不小心拉斷中間那一條  焊回去後~發現藍色圈圈裡的兩個點原本沒連在一起 但被我焊在一起了~~~不知會有甚麼影響?  要如何把恢復呢?感謝指導

DKCK

請看該沒屋頂賣場第二張照片,mosfet背面,那四個點是連在一起的,所以焊在一起沒有關係

kuntan

如果不確定內部線路有不當短路時千萬別送電~
先用烙鐵將把不該有的錫加熱融化，再用吸錫線或吸錫槍將多餘的錫吸掉~
如果原本就導通的話就沒關係~

chiahao1026

XP-12A的MOSFET是SO-8封裝，上下兩排MOSFET分別為P-channel、N-channel，其D極那四個接點(朝內)原本就是導通的，如果您手邊有三用電錶可以量一下，那四個端點，IC和機板部份是合流，用錫整坨焊起來，或者焊在機板上都沒差別，但都要焊起來，增加導通面積。

比較要注意的是三對MOSFET(上下P、N一對)之間，不能導通短路就是了~否則馬達不會轉~

choking85

chiahao1026 發表於 2013年8月14日 10:33 AM
XP-12A的MOSFET是SO-8封裝，上下兩排MOSFET分別為P-channel、N-channel，其D極那四個接點(朝內)原本就是導 ...

哇 真是長知識了 感謝三位大大指導至於C大所提的“都要焊起來 增加導通面積”指的是 上下兩排間 P N相對的八隻腳要全部焊成一團 效率會更好嗎？

linci34000326

choking85 發表於 2013年8月14日 11:04 AM
哇 真是長知識了 感謝三位大大指導至於C大所提的“都要焊起來 增加導通面積”指的是 上下兩排間 P N相對 ...

上下一組，8支全焊在一起OK
不過發熱絕大部分都在MOS上，腳位焊很大陀效果有限
但要注意別把左右的間隔連上了
