三葉草天線的影像傳輸品質疑問?

acerhaha

各位大大請問一下，使用三葉草天線安裝於發射上，會比一般天線傳輸的影像品質還穩定嗎? 和一般天線相比會有差嗎? 有沒有大大有安裝的分享一下使用心得~

kris000

發射端:
三葉草的波瓣是一個圓,一般天線的波瓣是朝水平方向.
可以想成三葉草是一顆燈泡,定向天線是加了燈罩的燈泡,增益定向是一支手電筒,接收距離就是光能照到的地方.

so..
三葉草的發射距離並不會比其它天線遠,但可以有效改善死角,得到比較好的影像傳輸品質.



我是這樣用的...
發射端裝三葉草,接收機有兩組分別對應兩支天線同時接收,一支是四瓣的三葉草,另一支是小平板天線,螢幕會自動選擇信號比較好的那支,是自動切換的.

600米內就坐在樹下亂亂飛沒關係,超過1公里人要站出來稍微把小平板對準機子,如果超過2公里則那支小平板的天線要拉到大定向平板天線上,這時人就不能自由走動了.

kuan0829

kris000 發表於 2013年7月13日 04:53 PM
發射端:
三葉草的波瓣是一個圓,一般天線的波瓣是朝水平方向.
可以想成三葉草是一顆燈泡,定向天線是加了燈罩 ...

請問kris大，您的小平板天線是多少db的？是放在螢幕的背面嗎？另外，要同時接四葉和平板天線訊號是什麼儀器？可自動切換較強訊號，還是需要手動切換？

kris000

kuan0829 發表於 2013年7月13日 06:04 PM
請問kris大，您的小平板天線是多少db的？是放在螢幕的背面嗎？另外，要同時接四葉和平板天線訊號是什麼儀 ...

小平板規格如圖一.

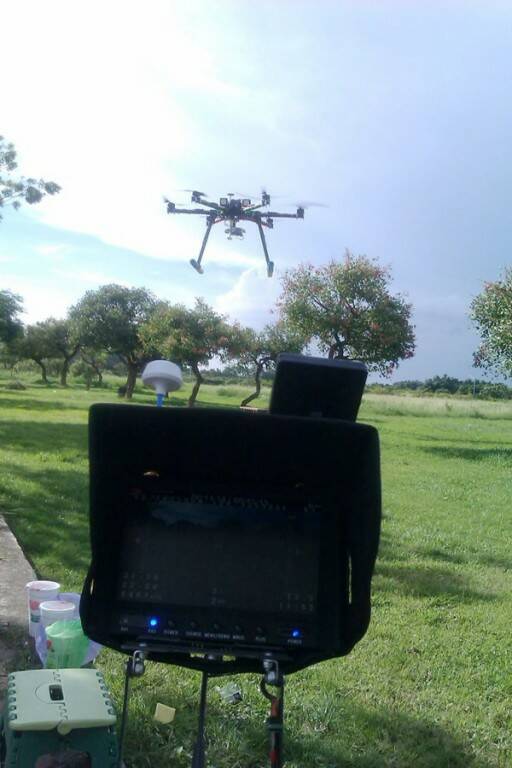

接收如圖二.
我是用整合型的螢幕(我不喜歡一堆線在外面),螢幕內置雙路5.8g接收,本身就可接兩支天線,內部電路會優先選擇訊號較好的來顯示,切換速度基本上沒感覺,可以看到底下RX1及RX2的藍色LED跳來跳去,亮度是450cd/m2屬高亮LCD,大太陽下很清楚且可視角度較大,不會像一般螢幕斜一點就剩輪廓而已,不藍屏(關於藍屏,多數人認知的是錯的,我下一篇說明).


圖三是我的近拍,右邊那塊小板是DVR,一通電就開始錄LCD的影像而已,算是買個保險(炸機可螢幕回放找GPS座標,用手機輸入Google MAP去找機子)非常非常的有必要.


以上東西淘寶都有,如果是DVR,可請廠家預刷上電即錄的固件,他來不及加到選單內,所以我請他編譯一個臨時固件讓我刷,否則每次要按遙控器的"RECORD"才會開始錄,實在太麻煩了!

LITTLERC

kris000 發表於 2013年7月13日 07:41 PM
小平板規格如圖一.

kris大看來是 多軸 數一數二很樂意分享經驗的飛友了! 幾乎有問必答...這讓有興趣的飛友少走許多冤枉路! 欽佩!

kris000

關於藍屏的定義...


目前不藍屏的定義是 "信號差的時候雪花,沒信號是藍屏(或黑屏)",這個定義幾乎所有螢幕都是不藍屏的(除了電腦螢幕+Convert及少數螢幕外),FPV定義的藍不藍屏決定在驅動板,一般驅動板是這樣反應...
信號差有雪花,信號極差(或斷訊)進入待機(藍屏或黑屏),等待信號恢復後開始顯示,所以中間會有數秒的待機,如果每次都3秒,機子都已經不知飛到那去了,所以這種螢幕仍歸類為藍屏.


不藍屏的表現是這樣...
信號差的時候是雪花,信號極差是嚴重雪花到只剩影子,斷訊是藍屏(或黑屏),此時只要有微弱信號則瞬間恢復為嚴重雪花,中間是沒有待機而瞬間恢復的.



要解決藍屏問題,也可以裝個DVR,因為DVR有帶OSD輸出,螢幕一直是有訊號的不會進入待機,但多多少少會影嚮影像品質及一點點的延遲,不明顯就是了.
