關於TINY OSD的接線

dshu

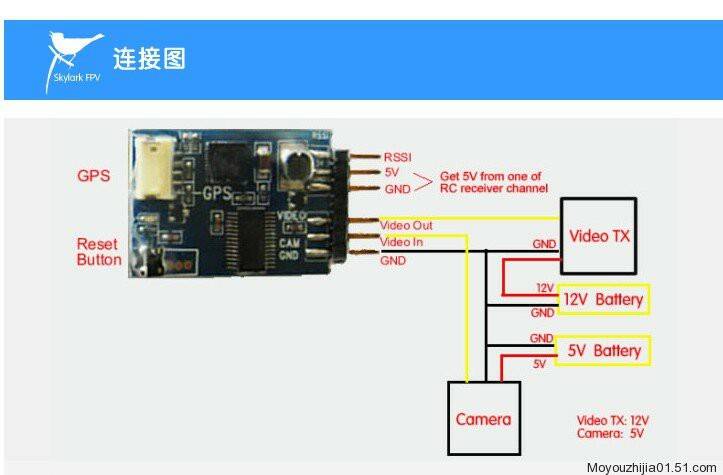

想請教圖中RSSI這個是要接什麼?? GOOGLE了一下, RSSI可能是指Received Signal Strengh Indication (收訊信號強度指數). 我圖傳是搭上是5.8G, 可能是BOSCAM的TS-352, 其中影像訊號那一堆有一條紅色VCC+ Out, 是不是要接到這裏? VCC+ 這是什麼意思?

還有這一部份的電源圖示是由接收器過來, 不過小弟的接收孔位已經滿檔, 是不是直接用Y線就好了?

kuan0829

說明書上有寫，RSSI要接到接收器的任一插口。

dshu

所以, RSSI是接接收的任一白色訊號線, 用來提示收號狀態的嗎?

dshu

那圖傳那邊VCC OUT那條又要是做什麼的?

kris000

dshu 發表於 2013年7月4日 05:55 PM
那圖傳那邊VCC OUT那條又要是做什麼的?

圖傳VccOut電壓=VccIn的電壓,給12V攝影機供電用.若攝影機不是12V,那條線就不要用囉(剪掉或包好即可)~


RSSI(白),5V(紅),GND(黑)這三支腳是接到接收RSSI通道.
該通道只有少數接收才有引出,我用的433Mhz接收本身就有這個通道,所以直接插上就好.如果是Futaba則要拆開接收,由晶片腳上引出RSSI(不同型號腳位不同).


不建議大大自己引出RSSI,所以隨便找一個空的通道(或用Y線)插上就好,此時RSSI是沒作用的,只是給OSD供電而已,那條RSSI線也可以挑掉不用(插著顯示也是錯的),如果一定要RSSI功能,可以找熟電子的人幫忙焊(會失去保固).


註:RSSI是接收訊號強度沒錯,就是OSD畫面上有個天線符號旁邊的數字.
作用跟我們手機上訊號有幾格完全一樣.

dshu

原來醬子滴！謝謝kris大詳解*_*
