Spektrum DX7s, DX6i 自動背光 (控制電路)

only

按下滾輪背光會亮 10 秒, 重複再按可不斷延時


線路圖






Timer NE555 DIP
BC547 TRANSISTOR (NPN)


R1       Resistors 6v-9v 120Ω 1/2 Watt, 9v-15v 220Ω 1 Watt
R2, R3 Resistors 47 kΩ, 1/4 Watt

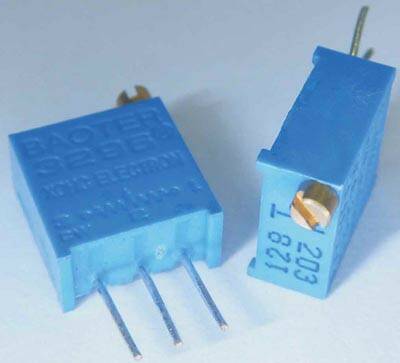

R4       Potentiometer 100 kΩ

R5         Resistors 10 kΩ, 1/4 Watt

D1         Diodes 1N914

C1         Capacitor 10nF, 30V

C2         Capacitor 200 μF, 30V



從遙控器 buzzer 取觸發訊號

sjl

大大  是原廠就有  還是自己加裝的ㄚ

天殘

漂亮.
請問哪買的?

only

sjl 發表於 2013年5月2日 06:39 PM
大大  是原廠就有  還是自己加裝的ㄚ

是我 DIY

看看這@
http://www.rctw.net/forum.php?mod=viewthread&tid=247552
