友人新買的cp機 機版為何不一樣

AK-2

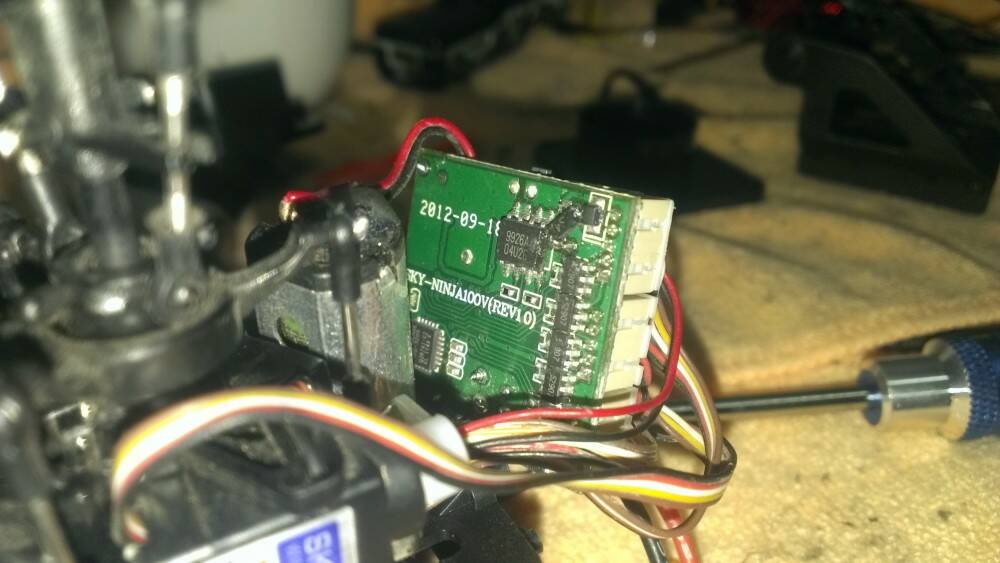

新版的多一顆mos  舊版的就沒有 多這顆是有什麼用意嗎?

AK-2

新主機板 與舊的不一樣 多一顆斜協的mos

chan.chenhao

機板應與大家的一樣, 都為09/18版的, 看圖感覺上是接在主/尾馬負極??

#剛找了一下馬達過電流保護電路, 沒找到類似的...

[ 本帖最後由 chan.chenhao 於 2013年2月16日 10:00 PM 編輯 ]

skyartec

那是多一顆二極體保護mos用的

smt梯次不同,內部測試時,有個別即使萬用表量是良品,但當大電流時會內部擊穿mos,小電流或外表看不出來,

為預防,後生產的全部增加手工保護,即時原本二極體壞,也可以正常使用

[ 本帖最後由 skyartec 於 2013年2月17日 11:12 AM 編輯 ]
