STO S-6 PRO 6軸 + 3軸獨立雲台 專業板組裝分享

lwu-1026

最近幫2位飛友組裝了一架專業板的6軸+3軸雲台多軸載具，
機身及雲台架構為 STO 設計的  S6-PRO 及 360度轉向雲台 ，
因為機主的需求為，飛行員和拍攝員要分開獨立操作，
故也需同時使用2組2.4G遙控器，來控制載具及雲台，
雲台也另外安裝獨立電源(BEC 6V/3A)，及雲台穩定控制器(FY-30A金屬板)
馬達動力為STO 盤式馬達 620KV/180W，ESC 為 Flyfun-40A-V4版(支援盤式多極)
飛控為 DJI WOOKONG-M，螺旋槳為 APC 14X4.7SF 正逆槳
遙控器飛行員為HITEC Aurora-9 2.4G 9ch雙向回傳遙控器+9ch接收
因使用電壓回傳警報功能，故將WOOKONG 飛控低電壓功能關閉，
以免因第二段低電壓功能開啟，而執行自動降落(萬一在馬路上或河中央...)
3軸獨立雲台控制為使用 HITEC OPTIC 6ch遙控器，原本是72Mhz系統，
但後來發現因電子設備太多又靠得很近，雲台不時會自己抖動一下，
只好將原本72Mhz模組更換為 HITEC 2.4G FUTABA 用模組試試看，然後就穩定了..(重要喔!  )
獨立雲台因要掛載Canno 5D2，5D3 和C3，故另外安裝5.8G /1200mW圖傳作為監看對焦，
飛行員也安裝外掛可拆式 5.8G/1200mW + 540 線CCD Camera，做為FPV飛行用!

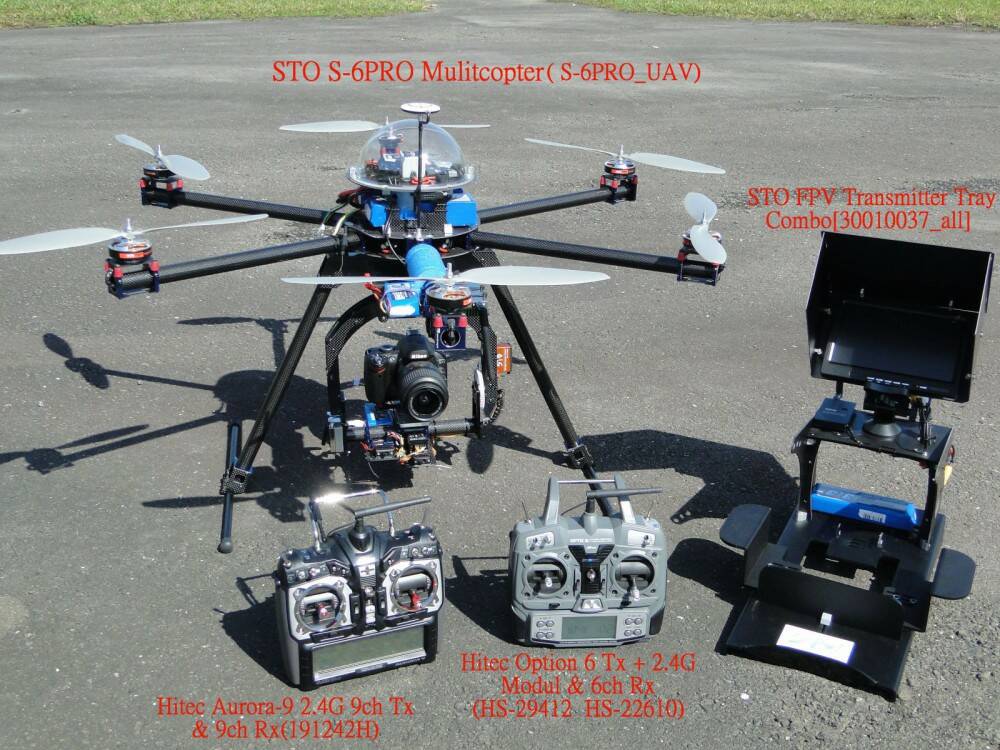

以下為組裝照片及標示及註解，參考一下了!
小李
(PS:機主為孫大軍及莊季營兄 0934307309)
http://www.infinity-hobby.com/main/article_info.php?articles_id=361

[ 本帖最後由 lwu-1026 於 2013年1月28日 02:35 AM 編輯 ]

ricky6811

專業的空拍機喔~~~

mosfet

好多米的裝備 好棒好棒

G202

期待影片欣賞  謝謝

郭小甫

眞嚇人的專業的裝備

andy123asa

請教一夏 我組了台6軸 電便是鉑金30A 但好像沒有BEC 那請問我是否買錯電變了 那有啥解救方法....
