代友售:全新2軸GOPRO FPV 專用 四軸機架

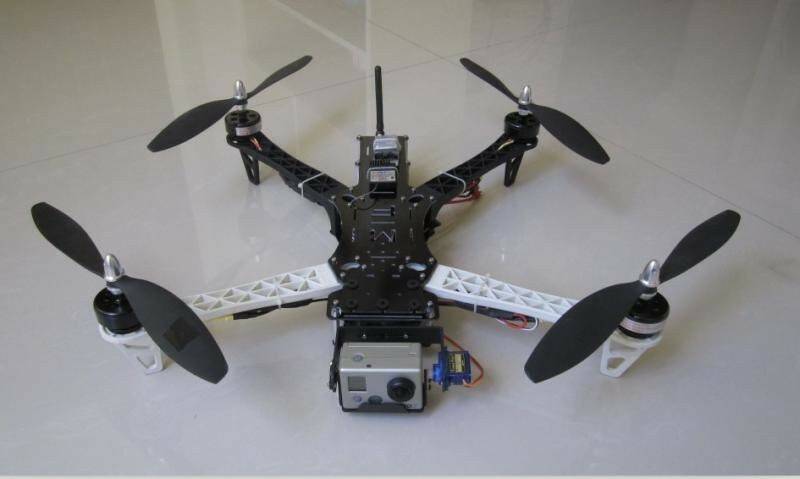

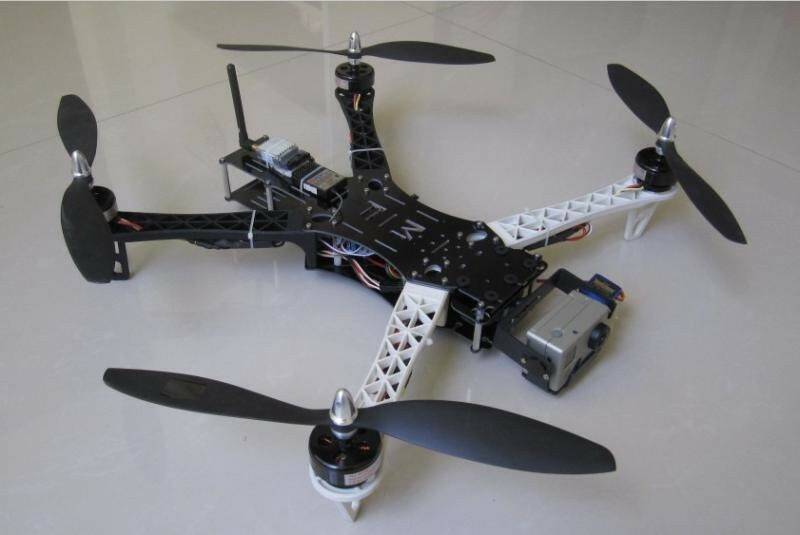

實體機為紅色與白色塑膠臂~圖一/圖二/圖三(避震橡膠)為原廠整機示意圖
圖四/圖五 是實機假組合實際拍攝照片~
(不含所有電裝及槳/GOPRO.........等~但有含橫滾一顆全新JR-589數位伺服器)
1.中心下板：可兩個角度安裝1-4塊45*45mm的飛控板（FF,kk,玉兔，TMF，MWC等），擴展板，電調並聯板或4合1電調。同時預留了超聲波小板安裝孔位。
專門為NAZA飛控設計了可移動安裝位及穿插魔術紮帶的長孔便於保護或加固NAZA飛控.下板尾部用來固定2200左右大小的電池，剛好可以塞在中心上下板中間。（前後移動電池來平衡雲台的重量）。
預留高腳架管夾安裝孔，也可安裝本店配套的高腳架。
2.中心上板：預留有NAZA飛控GPS的十字座安裝孔，前方帶有鋁制FPV攝像頭安裝板（38*38/33*33）。中後方可以安放5000左右大小的電池。
（前後移動電池來平衡雲台的重量）。
尾部可安裝圖傳發射或遙控接收等部件。

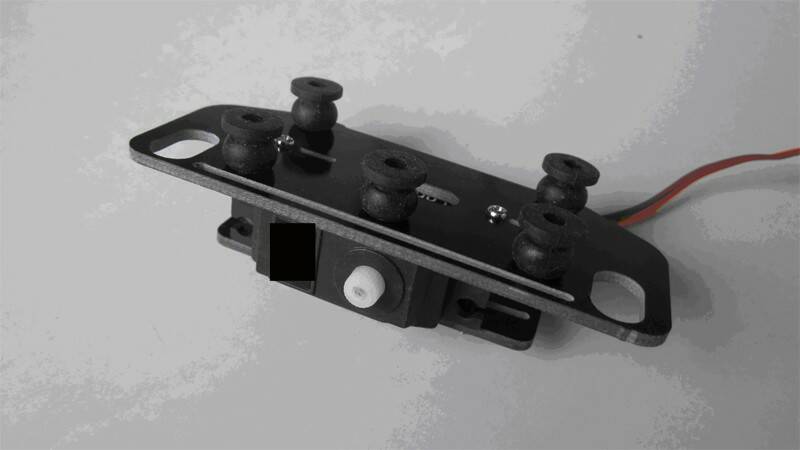

3.二軸Gopro軟硬掛兩用雲台採用了5個高級鼓形矽膠減震球，懸掛式連接起到了良好的減震作用。橫滾和俯仰結構採用2mm鋁板CNC加工再經過噴塗而成，整體更美觀，結構更緊湊。橫滾可使用比較通用的舵機，俯仰為9g舵機標準尺寸。
（建議使用兩個性能良好的數位高速舵機）帶2軸增穩的雲台只能供Gopro安裝，如果您需要使用卡片機或者覺得用2軸增穩FPV視覺不夠好的話，可以把上面的延伸板拆掉，把減震板裝到下板的延伸板上就成了帶減震的硬掛雲台了。
4.機臂為通用型F450.F550機臂.
5.最大可用到12寸槳。
6.一體機架帶2個舵機重量：430g
安裝說明請在這裏下載：（複製到瀏覽器打開）http://good點gd/2196979點htm
