FUTABA 4WD 製作簡易開關控制

jackylong

利用四顆開關能夠簡易控制所有的燈光及動作，分享給所有喜愛拖車的車友參考看看喔

[ 本帖最後由 jackylong 於 2013年1月1日 10:44 PM 編輯 ]

小豐

原帖由 jackylong 於 2013年1月1日 10:24 PM 發表
利用四顆開關能夠簡易控制所有的燈光及動作，分享給所有喜愛拖車的車友參考看看喔https://www.youtube.com/watch?v=gaXYL6ICraU

請教一下這各遙控器是4動的嗎?那四個開關是接在第幾動?線路怎麼接?

jackylong

是的!遙控器本身是四動的,開關要接在遙控器內部基板上原先以微動開關的控制板上,便可以省去要記撥微動開關及打搖桿才能做出聲光及動作

b1228b

大大能不能分享改造線路圖，或哪裡可以幫忙改？

jackylong

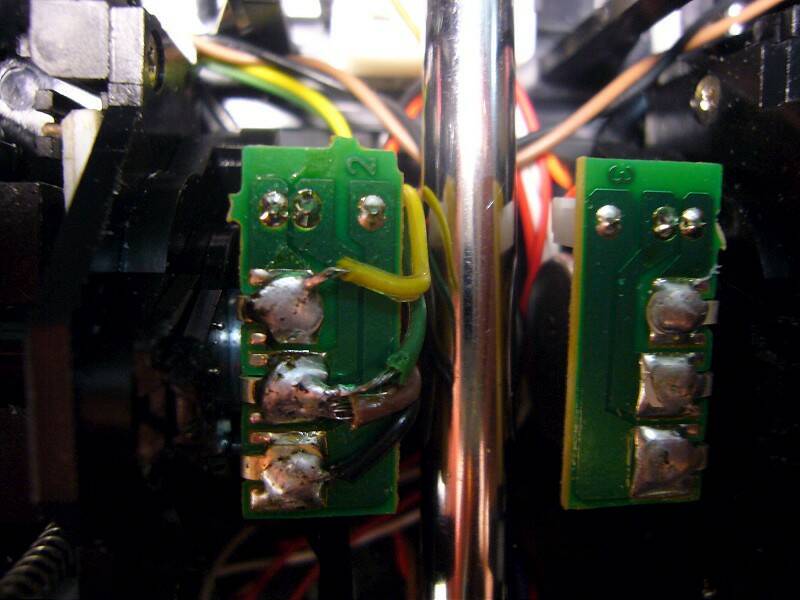

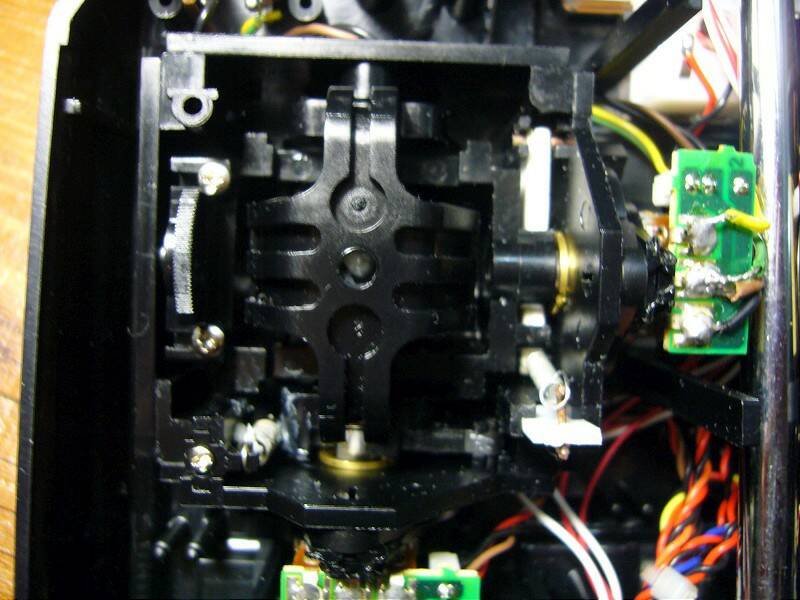

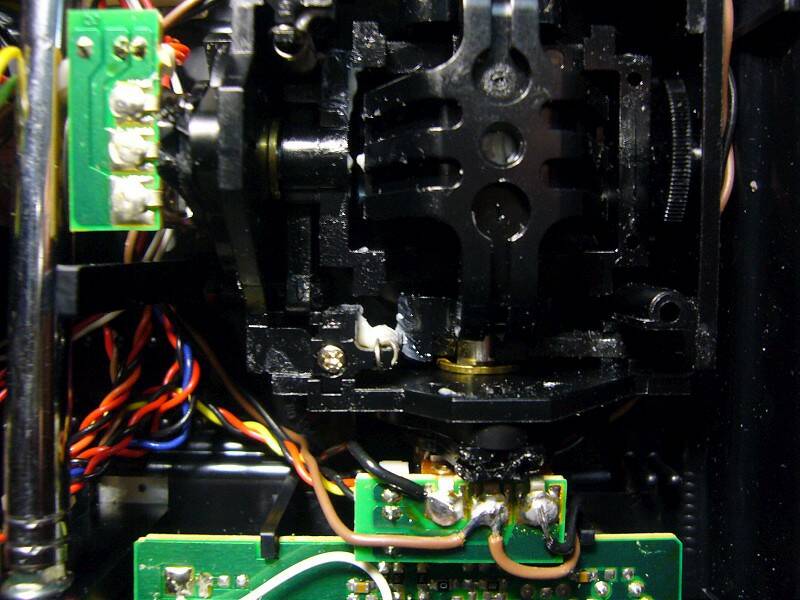

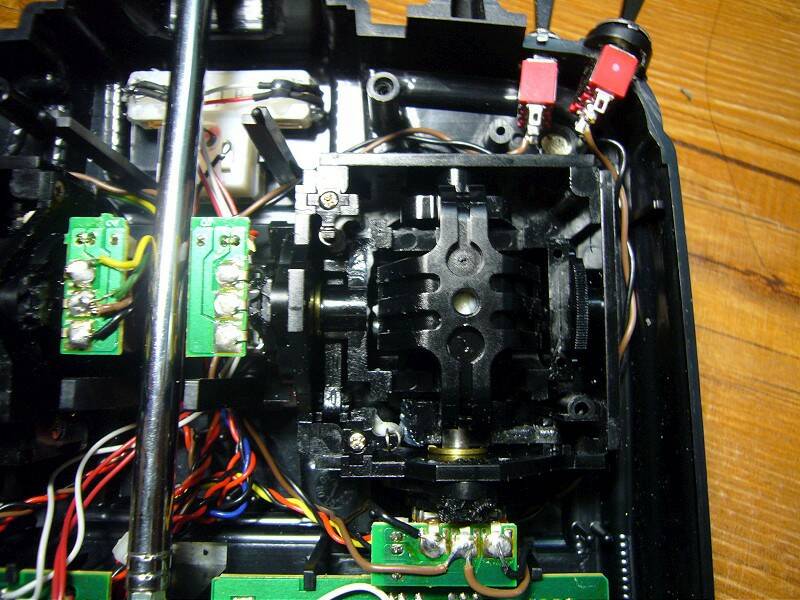

昨天剛好幫朋友改造好一台遙控器,各位可以參考照片及線路圖看看,至於那裡有幫改我不知道,主要是因為原先在使用上須要記太多切換動作,所以才有此一想法,只要用簡單的開關就能夠把所有的動作簡化,最後一張照片是利用兩片改造板及彈簧,將原先的右撥桿中立點無回彈功能改成有回彈的功能
