450 橫軸三明治軸承為什麼一邊孔大一邊孔小？

disciple

各位好，最近換橫軸換到亂掉，光一邊的零件就一大堆，很好奇最外面的三片式的三明治軸承為什麼當土司的那兩片，為什麼一片的內徑較大另一片較小？為什麼內徑大的那一片要放裡面？肉眼看不出來內徑有差別，不知道要怎麼分辨？
另外請較一下零件順序，前後換了兩台機子的橫軸，
第一台順序由中央向外是：
橡皮、銅環、小軸承、小鋼環、槳夾、大軸承、三明治軸承、小華司、螺絲。
第二台的大小軸承沒有鬆出來，剩下的零件裝進去變成：
橡皮、小鋼環、小軸承、槳夾、大軸承、銅環、三明治軸承、小華司、螺絲。從說明圖看，應該是第二台的裝法才是正確的，但奇怪是，螺絲都鎖緊後，第一台的槳夾用手轉動很順，反而是第二台兩邊槳夾都會卡卡的，我裝錯了嗎為什麼會卡卡的？

你猜

最簡單的方式就是把它套到橫軸上，然後搖看看
能感覺到間隙的就是孔徑大的，感覺不到間隙的就是孔徑小的

disciple

大大，真是好方法哩！

no1taxi598

三明治軸承?
那個是推力轴承,也有人叫止推軸承,不只孔有分大小,孔大的那片外徑較大裝在內側跟槳夾接觸;孔小的那片外徑也較小裝在外側跟橫軸接觸
目地就是將槳夾殼的重量轉移到橫軸

http://www.rcmania.hk/article-896-1.html#.UNk_3azhdmo

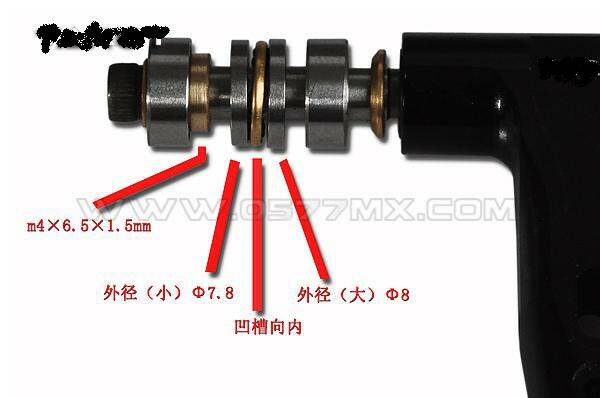

軸承的排列方式也有2種,圖一的目前有PRO改裝3mm外絲橫軸套裝跟450 SPORT/PRO 新型『防射橫軸套組』
圖2就是一般450橫軸組

還有推力軸承中間的珠盤也有分內外,凹面朝內平面朝外

[ 本帖最後由 no1taxi598 於 2012年12月25日 02:29 PM 編輯 ]

disciple

大大，原來推力軸承也分內外，我沒注意到。
至於 3mm 橫軸，我有買，但試裝後不敢用，因為推力軸承可以穿進去 3mm 橫軸，從另一邊出來，槳夾裡面的兩個軸承都是 4mm 的，改用 3mm 橫軸，不就 2266 嗎？

no1taxi598

原帖由 disciple 於 2012年12月25日 02:41 PM 發表
大大，原來推力軸承也分內外，我沒注意到。
至於 3mm 橫軸，我有買，但試裝後不敢用，因為推力軸承可以穿進去 3mm 橫軸，從另一邊出來，槳夾裡面的兩個軸承都是 4mm 的，改用 3mm 橫軸，不就 2266 嗎？ ...

你軸承沒換3x8,橫軸墊圈也沒換才會2266
PRO改裝3mm外絲橫軸套裝跟450 SPORT/PRO 新型『防射橫軸套組』這2個都是套裝組
PRO改裝3mm外絲橫軸套裝內容包括3mm外絲橫軸,4個3x8軸承,2個3mm橫軸墊圈,2個3mm防鬆螺帽,2個3x8推力軸承
450 SPORT/PRO 新型『防射橫軸套組』內容包括4mm橫軸,4個4x8軸承,2個4x8推力軸承,2個橫軸錐形墊圈,2個4mm墊片,2個2.5mmx8螺絲
PRO改裝3mm外絲橫軸套裝還要再買專用套筒拆螺帽,所以我用 新型『防射橫軸套組』,軸承排列就像上面圖一推力軸承在內側,4x8軸承在外側,2個滾殊軸承距離變大槳夾就不易搖,橫軸螺絲加粗加長也更不容易射槳
