DX6i 背光模組

only

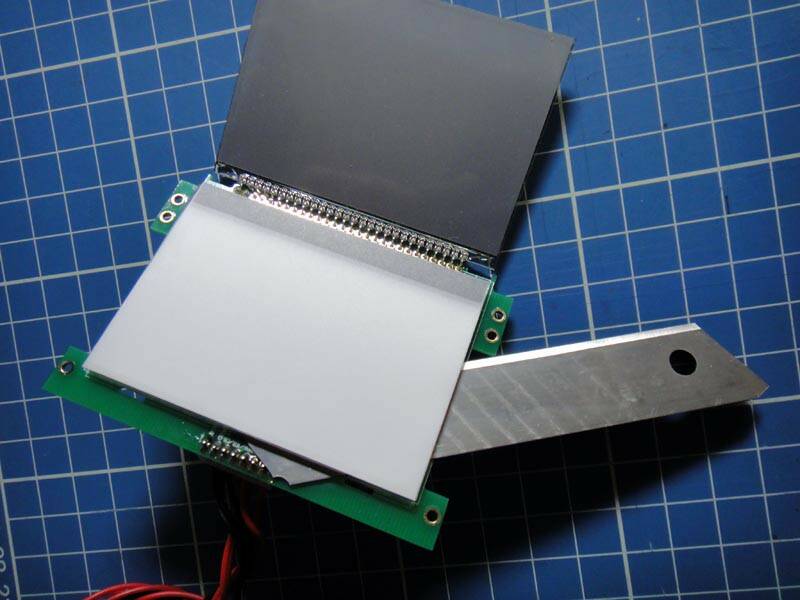

這背光模組是從舊的華科爾 WK-2603 控拆出來
尺寸大小竟然和 DX6i 液晶顯示屏是相同
起初以為這背光組是 EL 冷光片

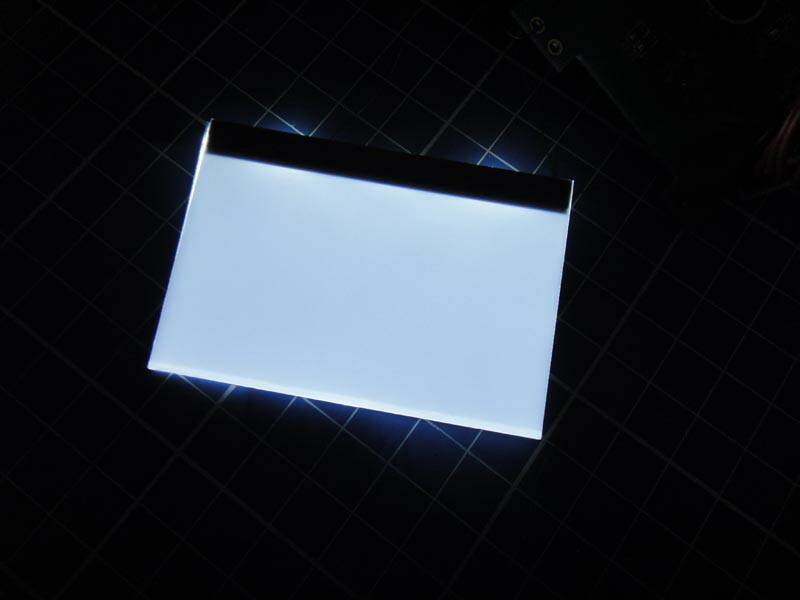

原來它只是 LED 均光片
這均光片只有 2 個焊點及被雙面膠紙貼在電路板上
解焊後要用刀片慢慢從電路板之間界出來
WK-2402, 2403, 2801 LED 均光片也是同樣大小

[ 本帖最後由 only 於 2012年12月23日 10:26 PM 編輯 ]

飄逸

請 問 可 以 使 用 嗎  謝 謝

only

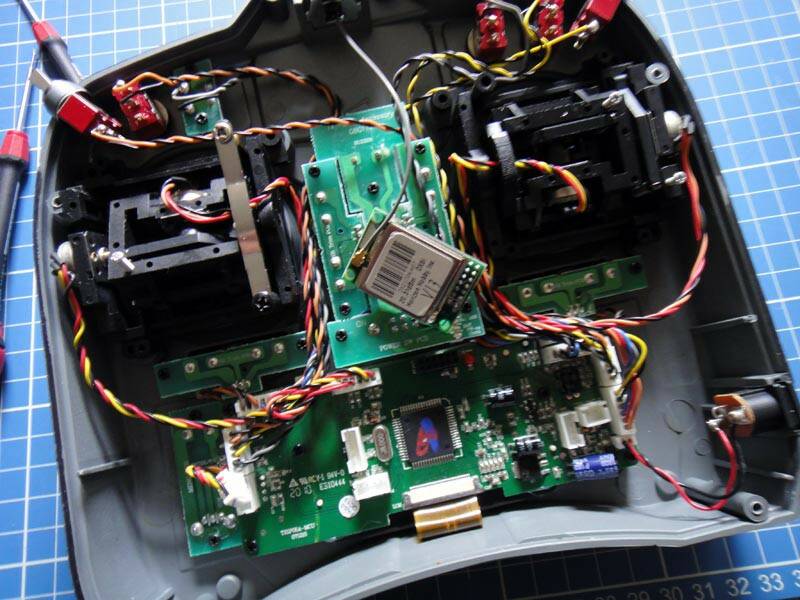

先取出 DX6i 發射器電池, 打開發射器的背部

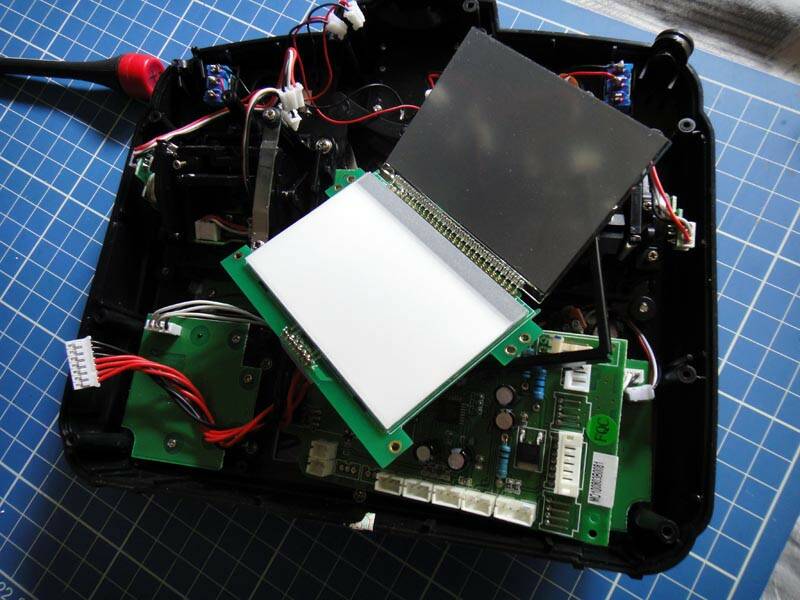

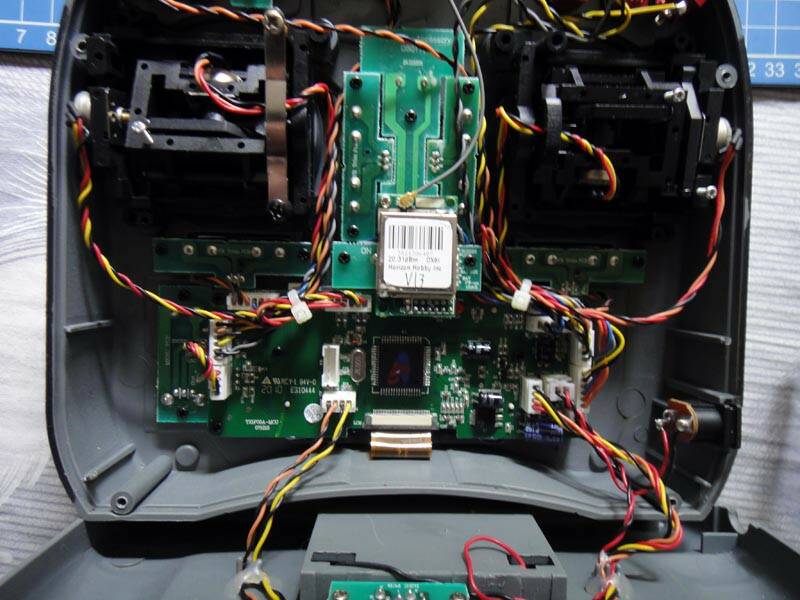

取出發射模組, 拔除電路板上的插頭
記得先影張相, 再每個插頭做記號

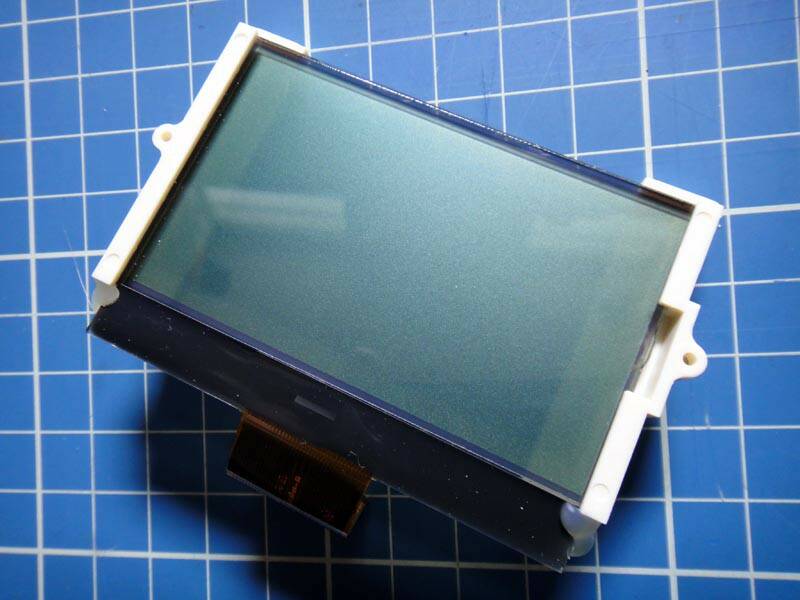

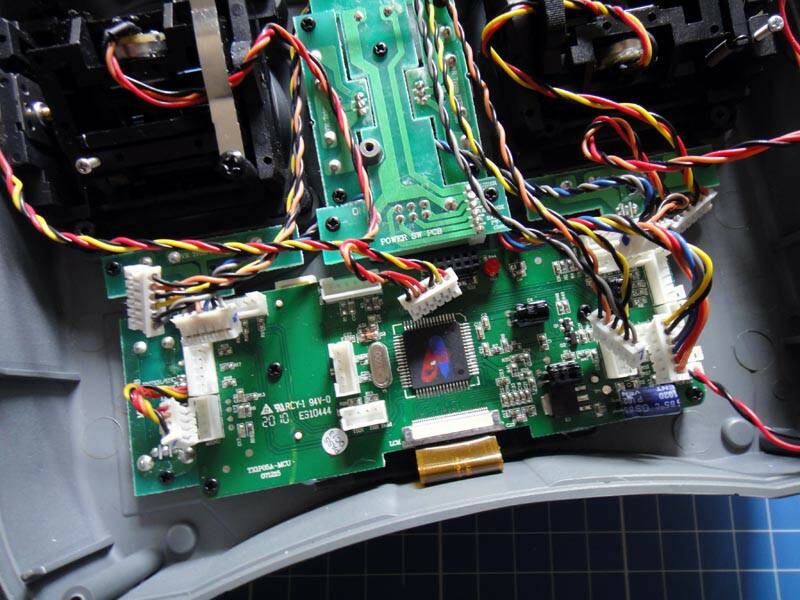

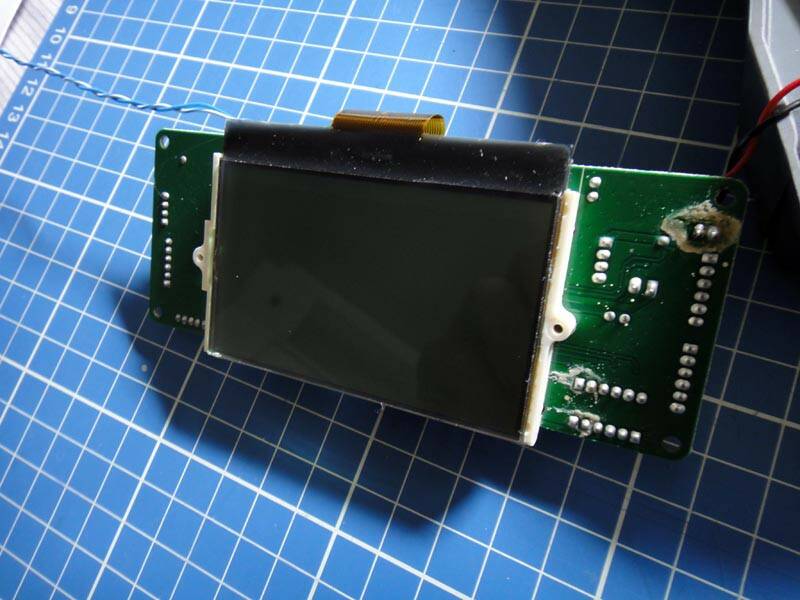

拆出這電路板便會看到這液晶顯示屏, 再把它拆出來
液晶顯示屏背面有片保護貼, 要把它除去

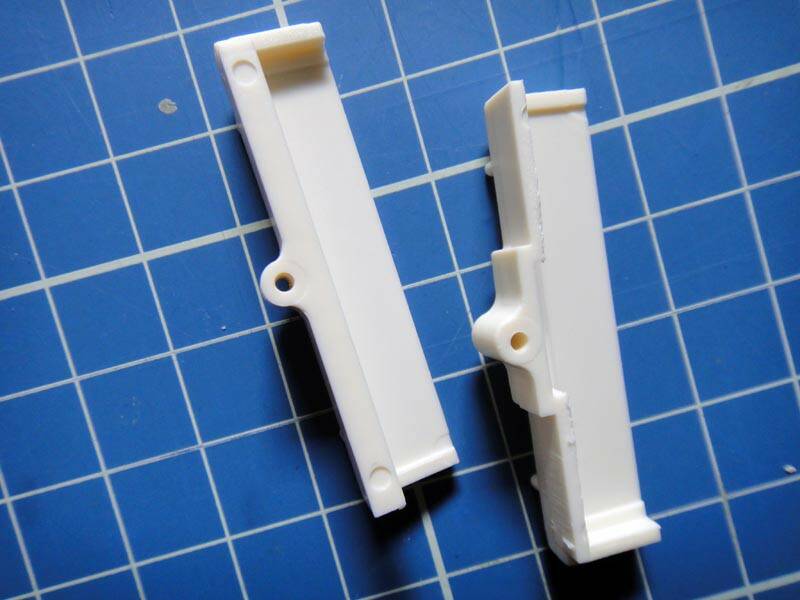

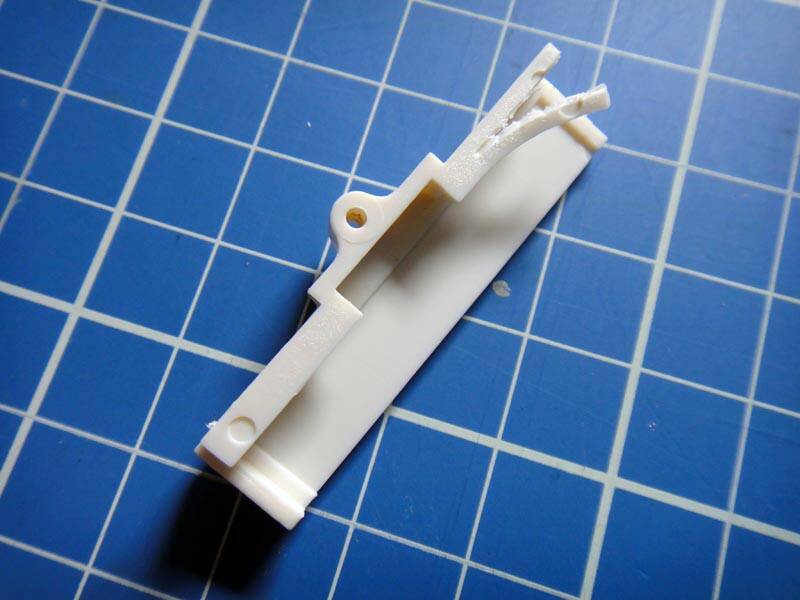

液晶顯示支架也要修改, 把邊位除去
完成均光片 LED 焊線及修改支架後

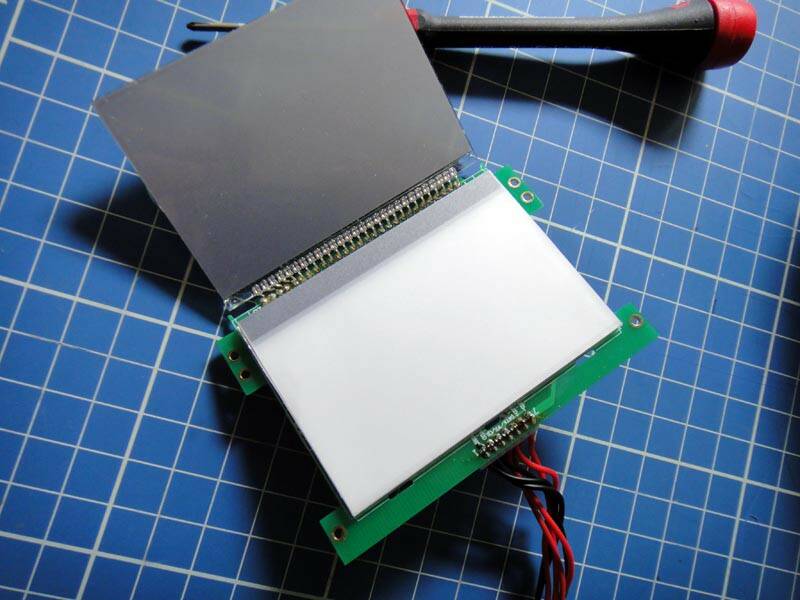

再組合均光片和液晶顯示屏

[ 本帖最後由 only 於 2012年12月23日 10:06 PM 編輯 ]

飄逸

原帖由 only 於 2012年12月23日 07:09 PM 發表
我在初以為華科爾的背光模組是 EL 冷光片
原來它只是 LED 均光片

了解謝謝你的分享

only

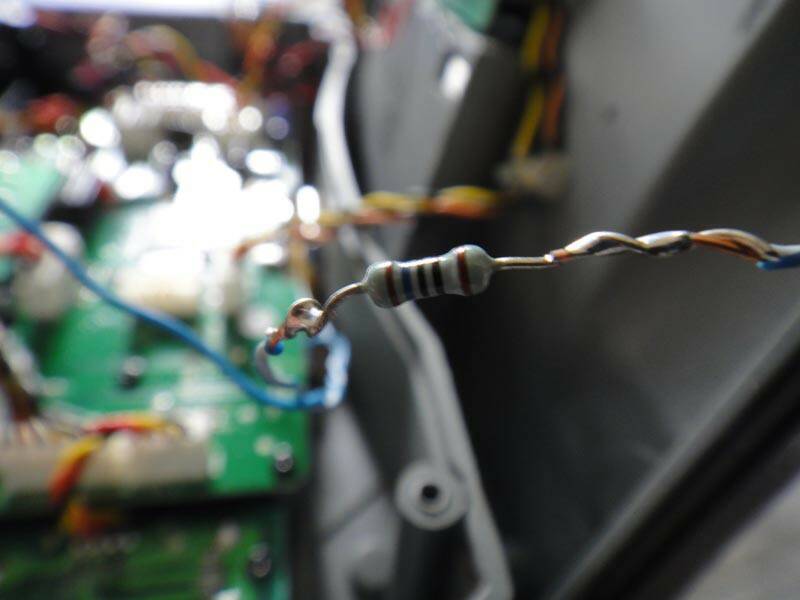

加上合適電阻, 我用了 170Ω 1/2W 電阻
電阻計算方法請看這裡
http://metku.net/index.html?sect=view&n=1&path=mods/ledcalc/index_eng
把電路板重先組裝, 因為加裝了均光片
液晶顯示屏加上均光片厚了數 mm
所以電路板不能鎖得太緊, 輕輕鎖緊便可以
切記不能鎖得太緊, 否則可能會損毀液晶顯示屏
插回所有插頭及出發射模組

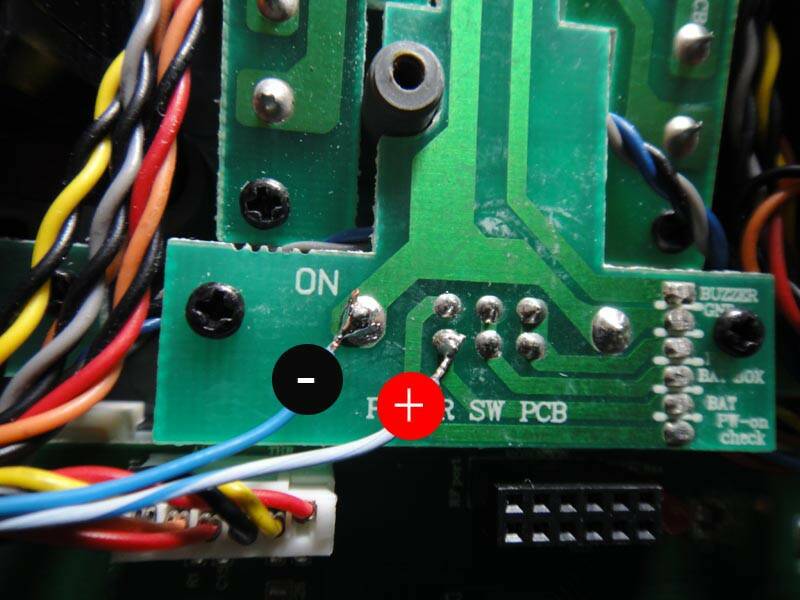

均光片 LED 電源線焊到開關制的電路板上取電
先測試發射操作是否正常, 均光片是否發亮
然後把發射器的背部裝回便完成
