MOS修復記錄

cm767821

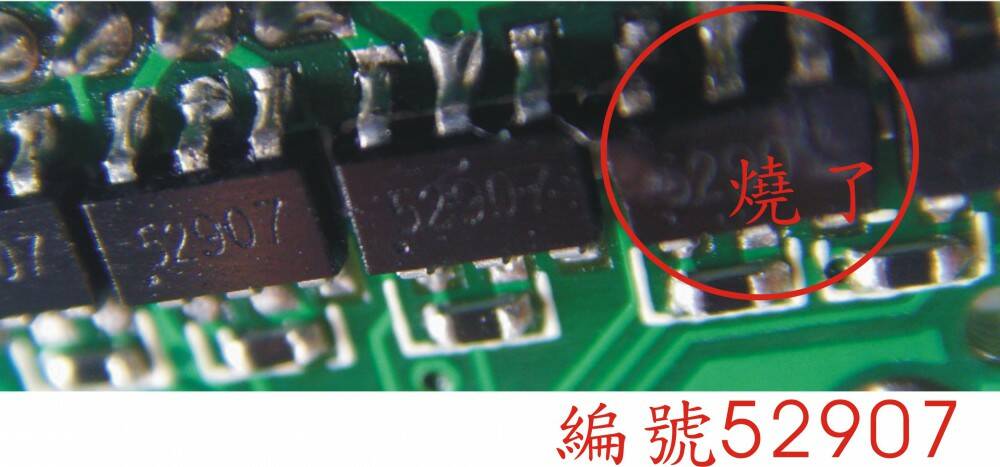

偶有一顆IC燒毀了,它是控制伺服機動作的.
想請問各位懂電子的大俠們,幫偶看看是屬於那類的IC.
因為偶都找不到..謝謝各位......
有附上圖 .............

[ 本帖最後由 cm767821 於 2012年12月21日 01:24 PM 編輯 ]

cm767821

偶有一顆IC燒毀了,它是控制伺服機動作的.
想請問各位懂電子的大俠們,幫偶看看是屬於那類的IC.
因為偶都找不到..謝謝各位......
有附上圖 .............

davidlitmanen

我覺得您可以先用卡尺量一下腳位之間的間距，確定一下封裝的規格。這可以縮小搜尋範圍。
先前在泉速的討論區有人有找到，但好像官方否認是他找到的那顆(雖然我覺得就是那顆沒錯)。
http://www.rctw.net/forum.php?mod=viewthread&tid=243437&page=6#pid1957994
http://www.kexin.com.cn/pdf/201112251051220443.pdf
我如沒記錯他找到的datasheet有說這顆是SOT-163規格，然後您去對對看網路上對SOT-163的腳位間距如何定義，若沒錯應該就是那顆了。
買的話您可能買不到同型號，但類似功能的IC絕對有。總之您要先確定這顆IC的作用與腳位輸出的定義才能去買。

我幫你查了一下，是dule chanel MOSFET。腳位是
D1 S1 D2

。
G1 S2 G2
裡面有腳位的間距，您先確認一下如果符合，再請更專業的大大來告訴您什麼型號的IC可以取代。

[ 本帖最後由 davidlitmanen 於 2012年12月14日 04:55 PM 編輯 ]

cm767821

謝謝D大
這顆封裝跟SOT-23-6一樣,只是有分MOSFET,電容式開關,雙向 SWITCH...等,
目前無法分辨是屬那類IC.(以偶對電子一竅不通,目前只查到此)

chan.chenhao

C大 /David大:
APM2701CG是小弟用"52907 MOS"找出的相同封裝的MOS, 只是大小/Mark相同, 不代表這個腳位功能與官方發佈的XZ2132SL腳位功能是相同的...

52907/XZ2132SL這顆一直找不到資料...

[ 本帖最後由 chan.chenhao 於 2012年12月14日 05:08 PM 編輯 ]

davidlitmanen

那您就要看它的布線了，稍微懂電子的人應該會知道source drain gate 的關係。其實dual channel的不好找，SOT-23六腳位的MOSFET倒是一大堆。我相信這不難，不過，我沒買所以幫不上忙。
P.S. 燒IC可不是每個玩六動機的人必經的路程

[ 本帖最後由 davidlitmanen 於 2012年12月14日 05:12 PM 編輯 ]
