請懂電的大大指導一下(串聯分壓接線)

golfwang

各位大大好

小弟想做一條可以同時監測2個2S電池的分壓線，串聯成4S接在一個低電壓警報器上，

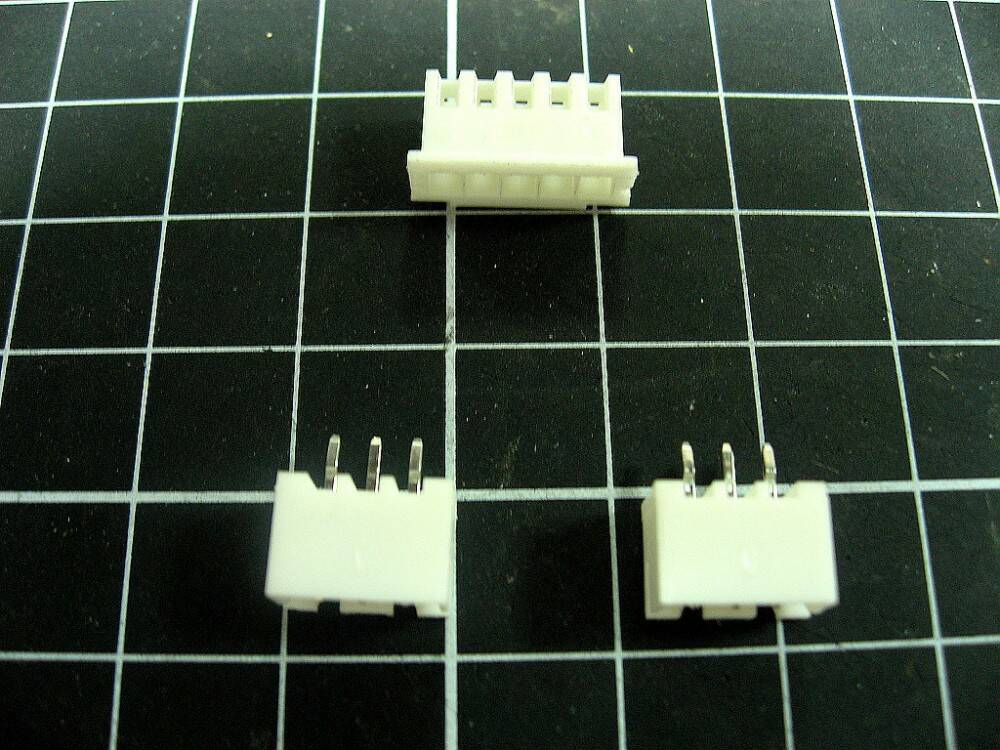

買了圖上材料，上面是4S公頭，下面是2個2S母頭，請問線要怎麼接呢？
可以用文字說明，如果能用畫的當然更棒啦！
另外如果是3個2S的串聯線是不是同理可證？

煩請大大指導，感謝啦！

023

直接用2個低壓警報器不就好了...?

loren

就這樣接


不過建議你可以兩個電池，只要監控其中一個就好。
不用兩個都監控，如果兩顆電池串聯同時放電，電壓會差異很大，那電池也差不多啦...

golfwang

就是覺得有點麻煩，3顆2s不就要3個警報。

golfwang

謝大大回覆，考量可能不同規格串一起才想都監一下,有時設3.6v也怕某cell已經3.4v了。那如果3個2S串聯成6S要怎麼接呢?感恩啦!

loren

不同規格串在一起，你也不用監控啦！！
好電池都被壞電池搞壞了。沒有人這樣串的啦！！
