jr 700 rssi接腳

發表於 2012年10月10日 01:46 PM | 顯示全部樓層 |閱讀模式

網路找到我接收的型號但圖看不清楚
有飛友能幫我嗎
http://www.rcgroups.com/forums/showthread.php?t=923419&page=5

[ 本帖最後由 wtm1029 於 2012年10月10日 05:06 PM 編輯 ]

上一篇：rssi信號
下一篇：高雄市景點空拍影片分享

回復

使用道具舉報

發表於 2012年10月11日 05:55 PM | 顯示全部樓層

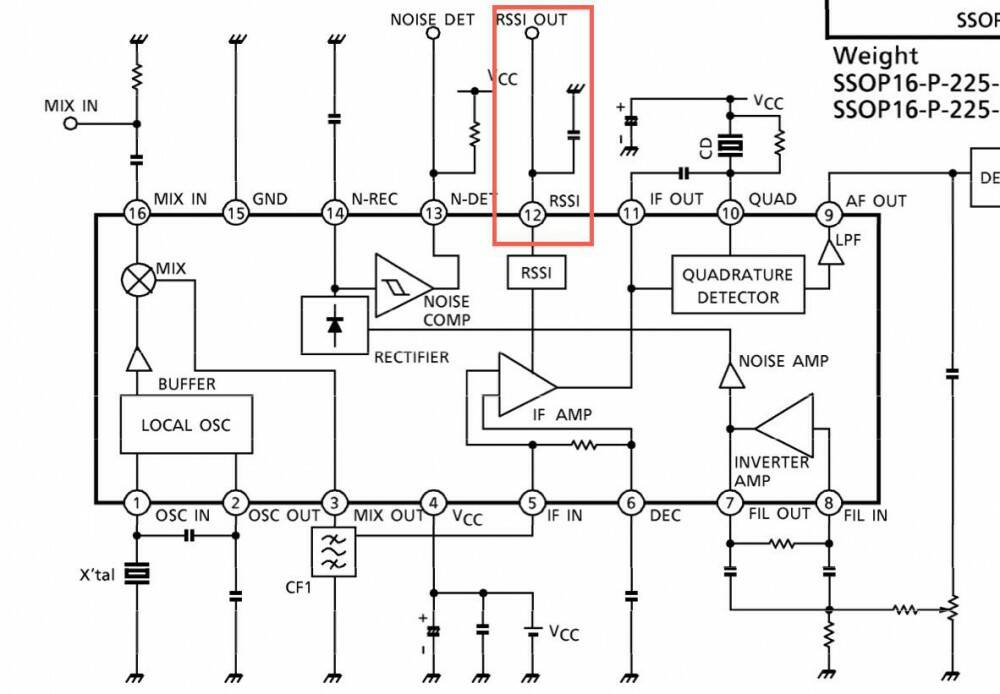

接收IC TA31136 的第 12隻 pin 腳 (IC上有打點記號的地方, 是第1隻腳)就是 RSSI 輸出.

JR RX TA31136 .jpg
