2Cell ~ 8Cell 電壓監控X2 + 電變/伺服機測試器/失控警報器套件

dw2012

2Cell ~ 8Cell電壓監控這個小東東. 想必許多車友+飛友都有裝. 用來看LiPo電壓有沒有過放.
告警電壓可從2.7V ~ 3.8V做設定. 電池接上去後, 它會自動顯示總Cell數, 每個Cell的電壓跟總電壓. 如果有電池的電壓, 低於告警電壓, 模塊上的蜂鳴器就會叫.

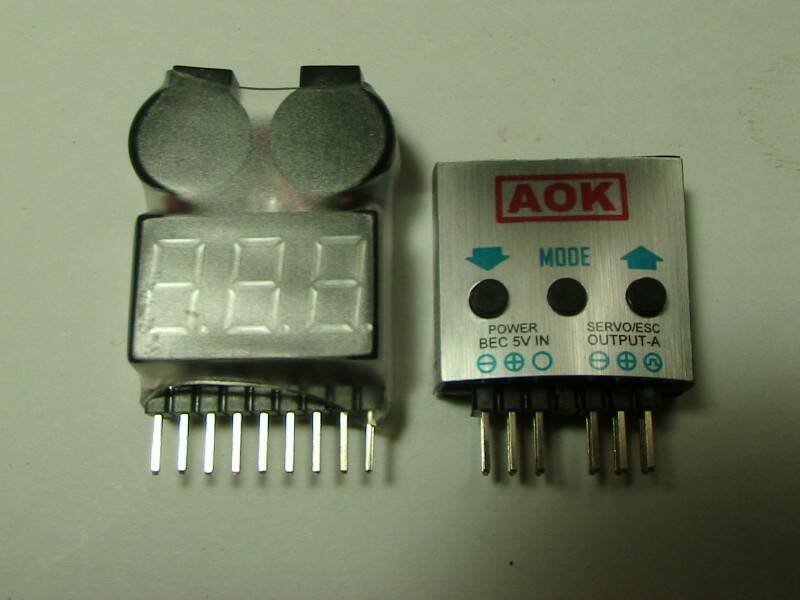

它加上另一塊小板後可有新的用途. ----- 電變 / 伺服機測試器 + 失控警報器 + 過溫警報器 (要接溫度感知模塊 LM35)
這個小板有三個按鈕. 分別是 Value Up / Mode / Value Down
Mode Key 用來選擇小板要執行的功能 ----- 電變 / 伺服機測試器 > 失控警報器  > 過溫警報器

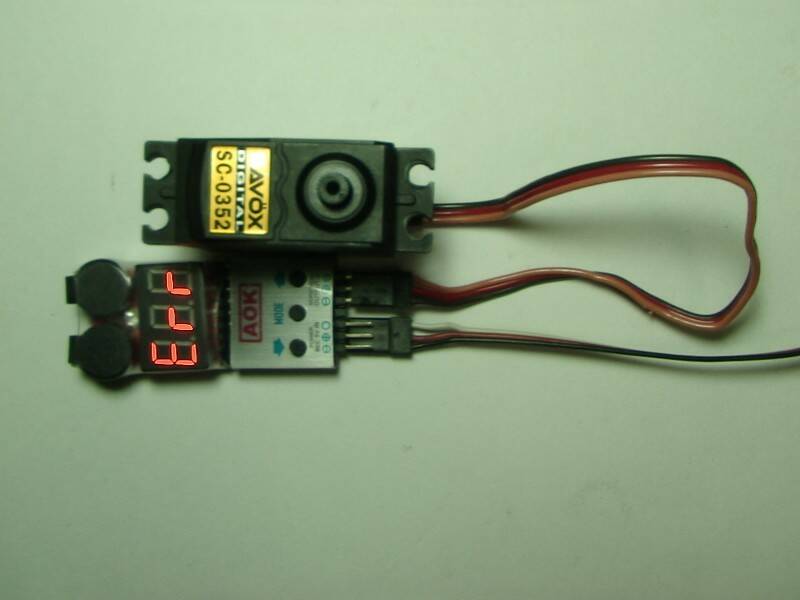

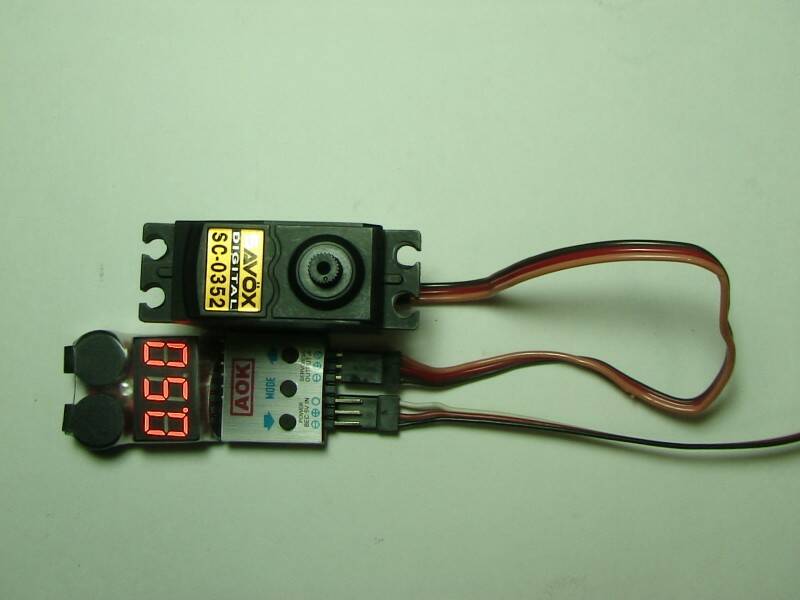

電變 / 伺服機測試器, 手動測試模式 ----- 它可模擬接收機送出PPM信號. 用來測試伺服機或電變. PPM的寬度可從0.5mS ~ 2.5mS做設定. 中立點是1.5mS. (用Value Up / Value Down 按鍵做測試.
電變 / 伺服機測試器, 自動測試模式 ----- 它會送出 1mS ~ 2mS變化的PPM信號. 用Value Up / Value Down按鍵可設定變化的快慢. 總共10段可調. 你可看到伺服機左右轉的速度加快或變慢.
失控警報器 ----- 它可監控接收機的PPM信號. 當PPM信號消失時, 顯示器模組的蜂鳴器就會叫. 我接到GR3C的 CH3(AUX)來測試. 當我把GT3B的電源關掉時, 蜂鳴器就會叫. 在飛機上的應用可接沒用的接收機通道來使用.  接收機通到同時給模組電源.
過溫警報器 ----- 這個要接溫度Senser IC. 目前還沒找到適合的線材. 待找到後, 會再測試. 規格上是可讓你設定過溫告警點. 最大值是到99'C.
因為真的很好用. 我跟朋友們每台車都裝了. 有多的, 大家參考一下.
套件價為 電壓監控器 兩塊  + 多功能模塊 一塊 = NT$230 含運. ----- 另外每套再送伺服機信號線兩條. 請看附圖.
如果車友或飛友合購的話就是 260 + 200*(N-1). 我運費扣掉回饋大家.
比如說 5套 = 260 + 800 = 1060.
另外電壓監控 + 多功能模塊的重量只有16g. 給飛機用應沒問題.
有需要請PM.....

[ 本帖最後由 dw2012 於 2012年9月22日 08:59 PM 編輯 ]

9joy

接到GT3B的 CH3(AUX)來測試. 當我把GT3B的電源關掉時, 蜂鳴器就會叫....
請問沒有電源給它, 蜂鳴器怎會叫?

dw2012

Sorry! 是接到GR3C. 跟GT3B一起做測試. 我修正一下.

多多龍

原帖由 dw2012 於 2012年9月22日 10:57 AM 發表
2Cell ~ 8Cell電壓監控這個小東東. 想必許多車友+飛友都有裝. 用來看LiPo電壓有沒有過放.
告警電壓可從2.7V ~ 3.8V做設定. 電池接上去後, 它會自動顯示總Cell數, 每個Cell的電壓跟總電壓. 如果有電池的電壓, 低於告 ...

可以只買電壓監控顯示器嗎?

dw2012

可以的..... 兩個NT$200含運.

dw2012

LCD 平衡放 +  加電壓監控 + 電變/伺服機測試器/失控警報器套件 = NT$400

[ 本帖最後由 dw2012 於 2012年9月23日 10:59 PM 編輯 ]
