1/16 遙控坦克聲光控制模組 TK20.

kk8039 · 發表於 2012年9月7日 10:37 AM

提示: 作者被禁止或刪除內容自動屏蔽

上一篇：關於魏特曼的S04號車
下一篇：田宮 1/16 king tiger 金屬履帶

kikib7049 · 發表於 2012年9月7日 11:06 AM

http://www.clark-model.com/chi/index_e.html

這是他的官網裡面有接線圖你可以看看

devil8393 · 發表於 2012年9月7日 12:48 PM

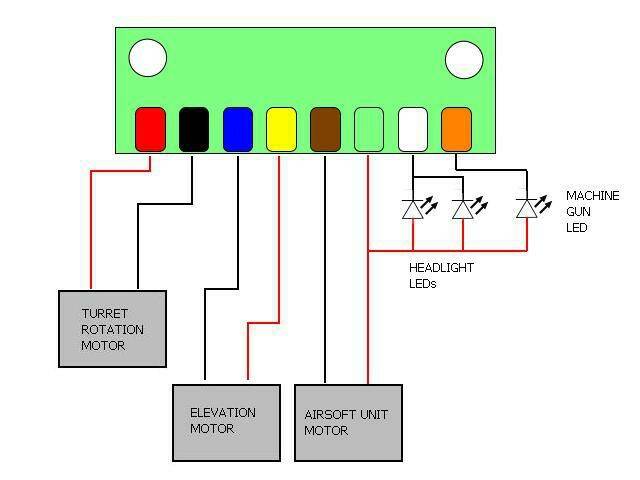

主要修改8P接頭

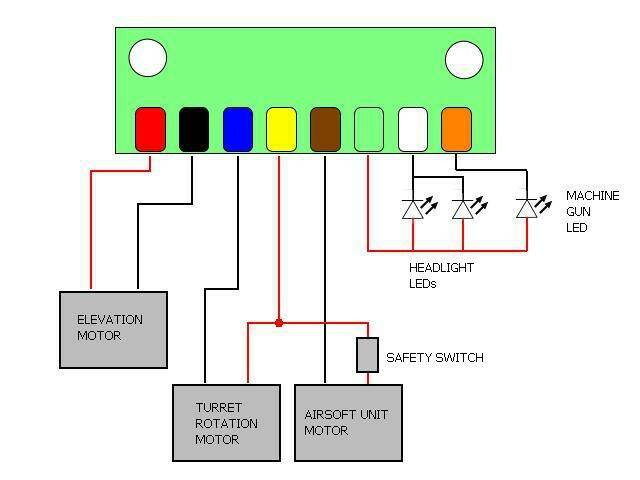

原恆龍坦克的空氣槍模組是與砲身俯仰用電變共用, 需改為如下的連接方式, 空氣槍模組馬達正極連接到CN9第3腳, 負極接到第4腳. 這樣空氣槍射擊和砲身俯仰就可以獨立控制

其他請參考TK系列連接器圖表
http://www.clark-model.com

[ 本帖最後由 devil8393 於 2012年9月7日 12:56 PM 編輯 ]

uvvnv · 發表於 2012年9月8日 11:11 PM

原帖由 kk8039 於 2012年9月7日 10:37 AM 發表
1/16 遙控坦克聲光控制模組 TK20多功能控制器
有人裝過這一組.剛買來不知怎麼接線????

也可以撥服務電話 0983274923

kk8039 · 發表於 2012年9月10日 10:53 AM

提示: 作者被禁止或刪除內容自動屏蔽

devil8393 · 發表於 2012年9月10日 10:46 PM

CH1→ JR:AILE
CH2→ JR:ELEV
CH3→ JR:THRO
CH4→ JR:RUOD
