3.5mm 耳機插座

技嘉

請問 這耳機插座的 這4個接腳位置 是否有哪位 大大知道 ? 謝謝 ~

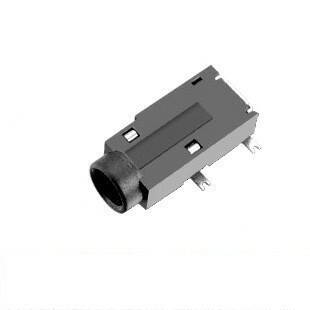

找到參考 反功能 耳機插座 正功能耳机插座  PJ-381貼片3.5多功能耳機座~
PJ-381A-4P 正/反功能四腳(PIN)~
哪個才能是 正確的 ?

[ 本帖最後由 技嘉 於 2012年8月27日 03:32 AM 編輯 ]

byrony

看你要做什麼用, 這兩個差別只是插進去信號要斷開左聲道還是右聲道, 如不須斷開功能, 兩個沒差.

whitemango

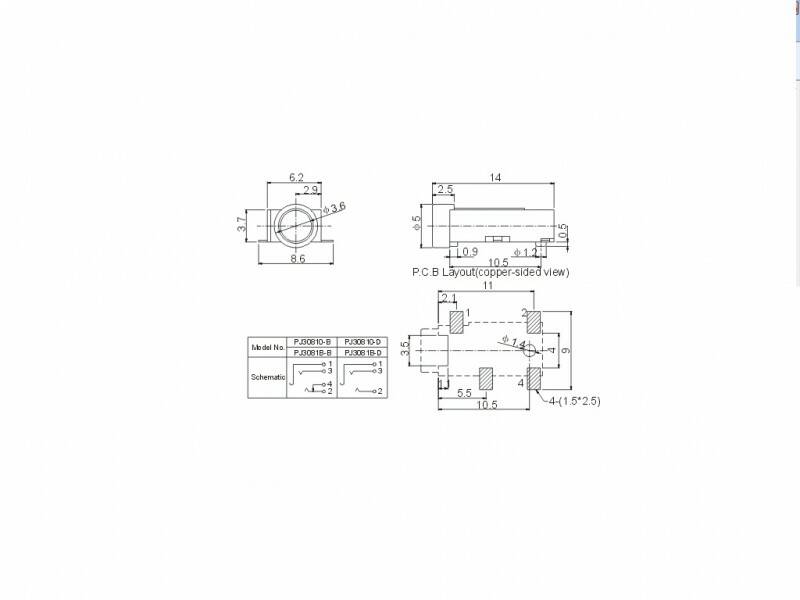

第二張圖太小看不到腳位
另外零件對不對要看你的用途
如果你不需要開關功能  要DIY跳線拉訊號
那兩種都能用  3PIN的也能用

技嘉

是模擬的加密狗 耳機插座~

byrony

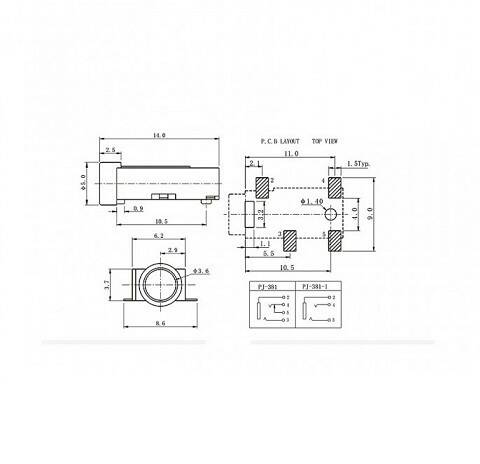

加密狗應該單音就可以了吧,  兩個都可以, 接最前端接地環和最尾端信號, 以圖二來說是1,2腳

技嘉

台灣哪有在賣 這插座 ?
