iCharger 206B 側錄資料範例

dksw

以 206B 快速充電模式開6.6A下去充3S 2200mAh 25C電池，自存放電壓開始充電至充飽狀態之側錄資料 (由於此電池已經老舊，所以充進去的容量不到一半，充飽靜置分壓為4.16V ：

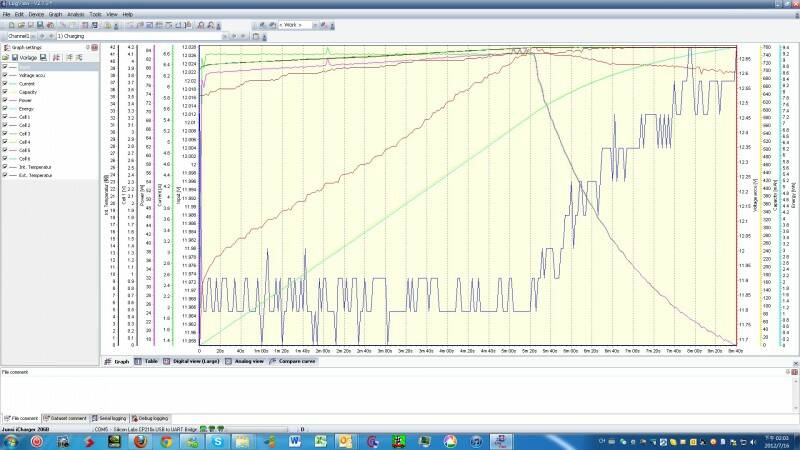

1. 側錄資料曲線圖

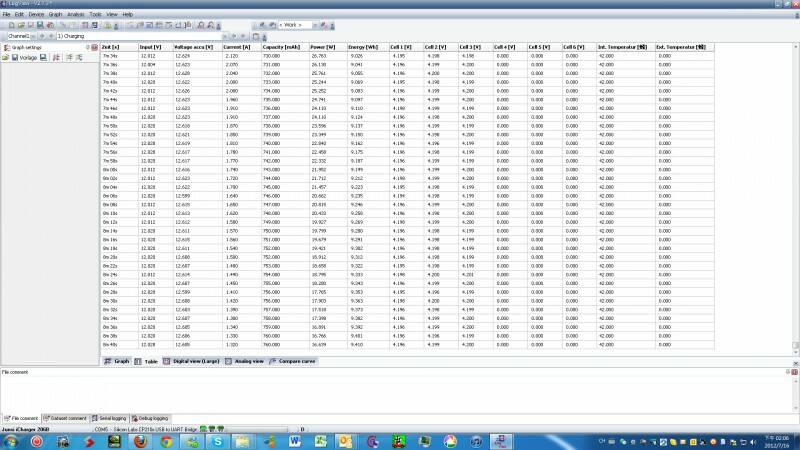

2. 起始資料

3. 定電流轉定電壓資料

4. 充飽附近資料


[ 本帖最後由 dksw 於 2012年7月16日 02:22 PM 編輯 ]

joe100

感謝您幫忙確認側錄功能,
對於附件側錄資料, 不知您有沒有什麼看法?
(這是"充鋰聚"的資料, 應為4次, 但結果都混在一起了.)
或都我的想法有誤, 側錄檔設定不是跟著Memory走 ?
再次感謝您幫忙.

dksw

我不太懂您說的側錄檔跟著 Memory 走的意思。您是指電池參數設定檔嗎？如果是指這個檔，那跟側錄檔無關，側錄檔有自己的建立與選擇。

先建立側錄檔案，最好有命名以避免混淆或錯誤。命名建議可以例如：65000A (6 - 6S, 5000 - 5000MAH, A - 第一顆)

開始充電前先選取檔案，必要時先並把檔案的歷史資料清空，再開始側錄。

joe100

原帖由 dksw 於 2012年7月17日 10:06 PM 發表
我不太懂您說的側錄檔跟著 Memory 走的意思。您是指電池參數設定檔嗎？如果是指這個檔，那跟側錄檔無關，側錄檔有自己的建立與選擇。

先建立側錄檔案，最好有命名以避免混淆或錯誤。命名建議可以例如：65000A (6 - 6S, 5000 - ...

歐哦, 我指的就是電池檔...
所以跟側錄檔無關...
那再請問
1. 電池檔裏會記錄那些資訊? (應該有包括 Setting -> 裏的吧? 我試起來是有)
2. 有機會讓電池檔也記錄側錄的設定 (比如側錄檔的選擇) 嗎?
感謝

dksw

1. 其實 iCharger 的電池檔是一種綜合性的架構，我們反而用它來定義使用環境檔。我們會定義飛場24V使用環境檔，家裡電供使用環境檔等等。它會把setting所有的參數都儲存起來。
2. 由於設計架構上電池檔(或說使用環境檔)與充放電側錄檔是獨立的，所以無法將電池檔(就是我所謂的使用環境檔)與充放電側錄檔的選擇做設定連結。

謝謝

[ 本帖最後由 dksw 於 2012年7月18日 05:13 PM 編輯 ]
