GRK2+ 開箱文


首先外盒先來一張

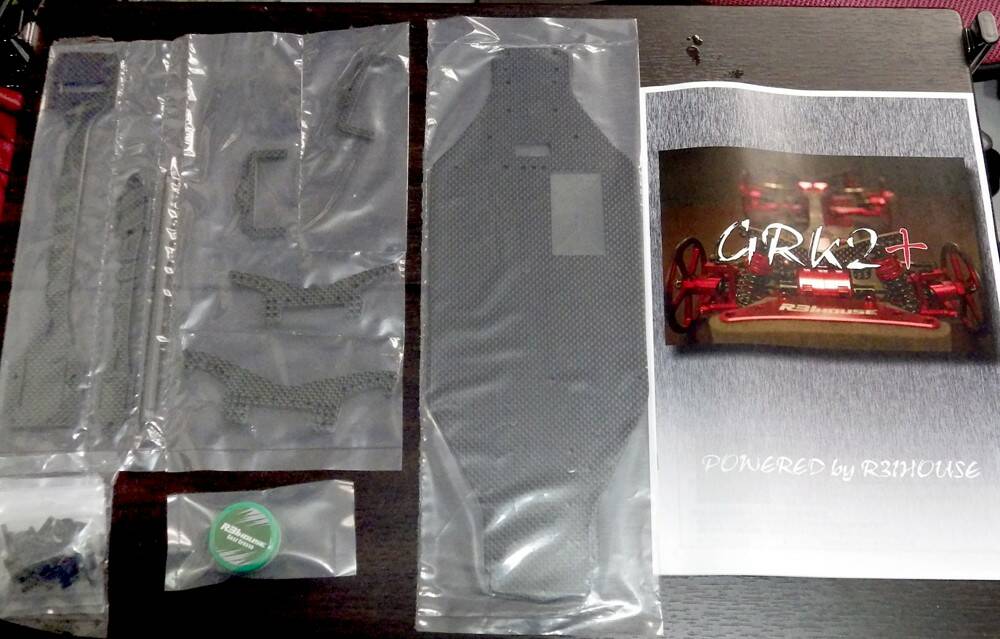

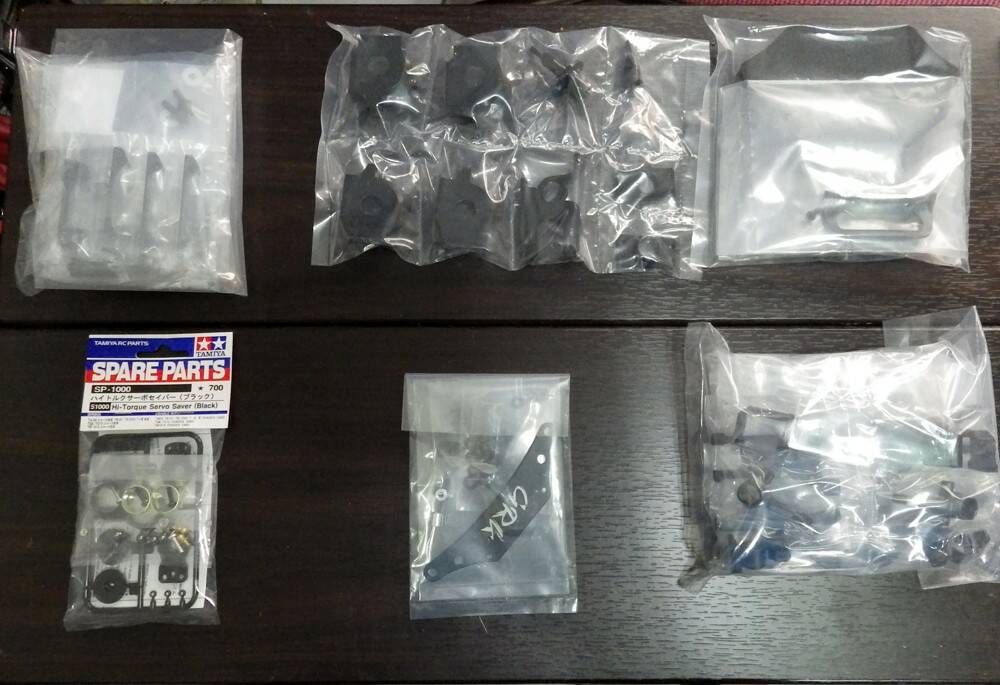

內容物一覽

碳纖維件&鋁合金件
田宮吊卡的是緩衝組

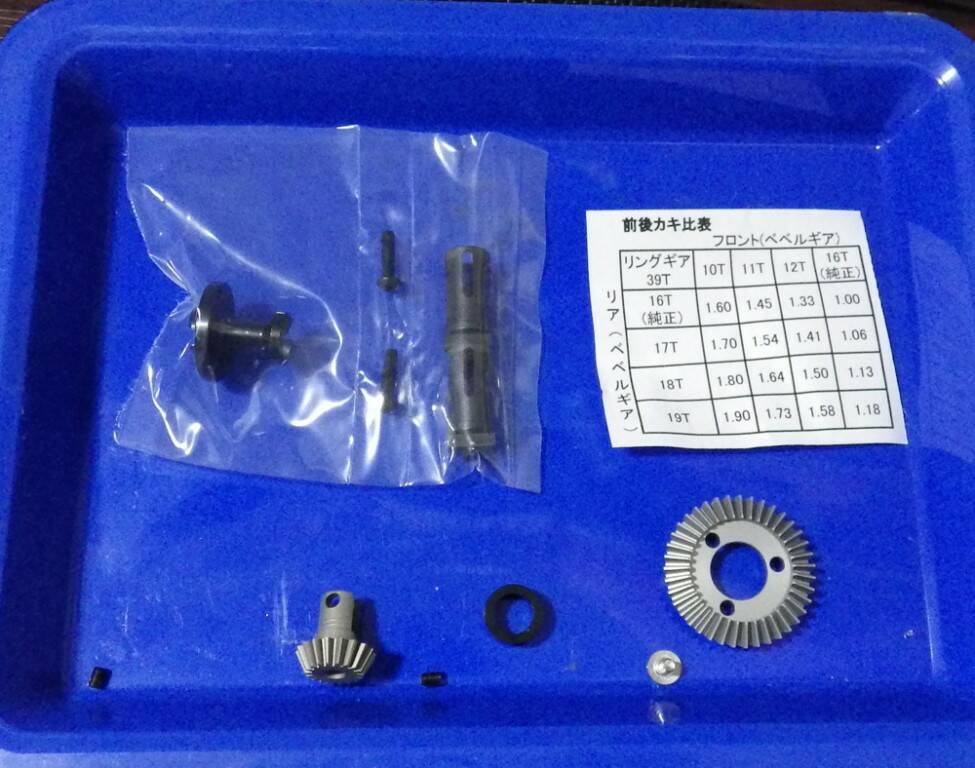

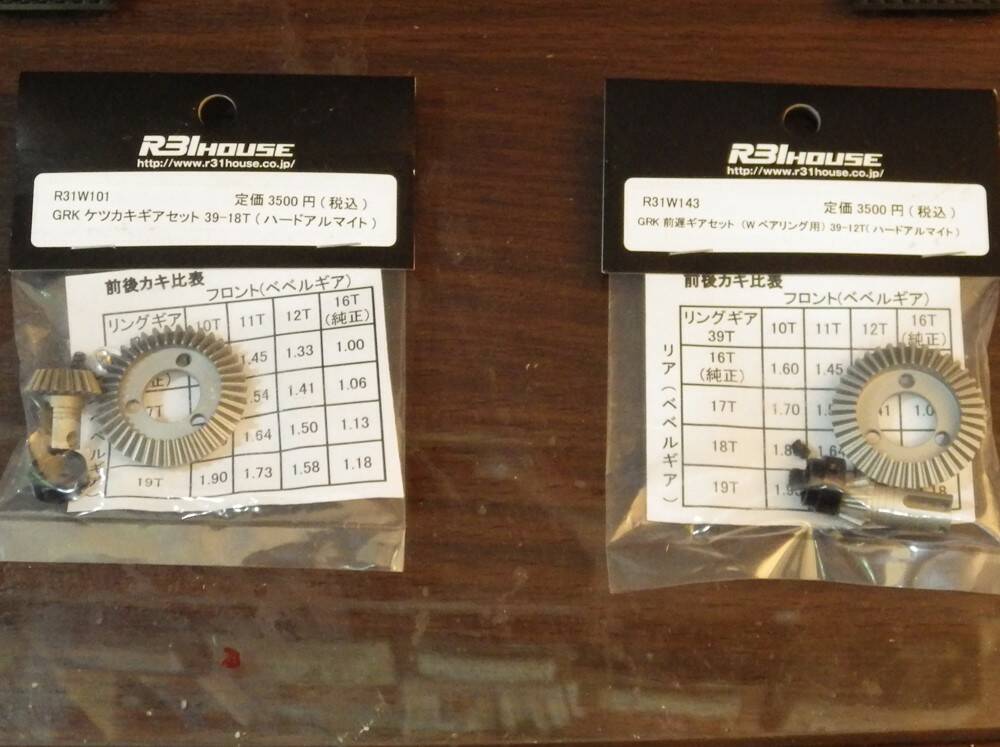

另購的部分  前遲反胎尺39/12  後加速驅動齒39 /18

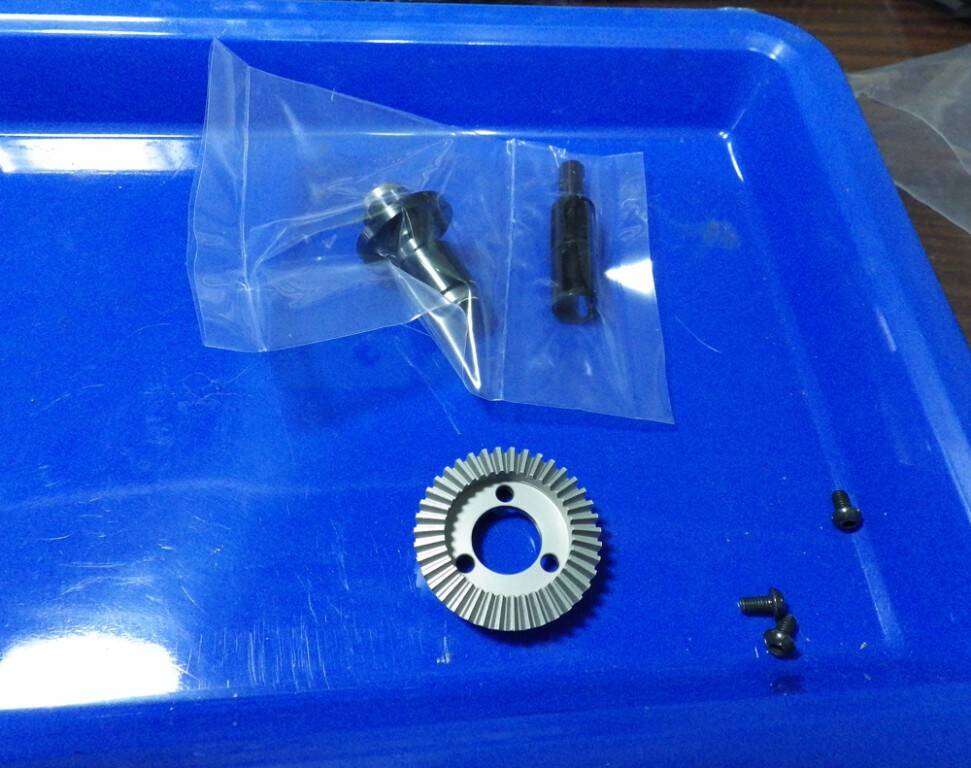

差速器組裝

按照順序足一所入螺絲
為了3孔平均螺絲摸到齒輪就好請分3~4次慢慢鎖緊(每次1/4圈
最後一次在鎖緊(盡量不要超過1/3圈

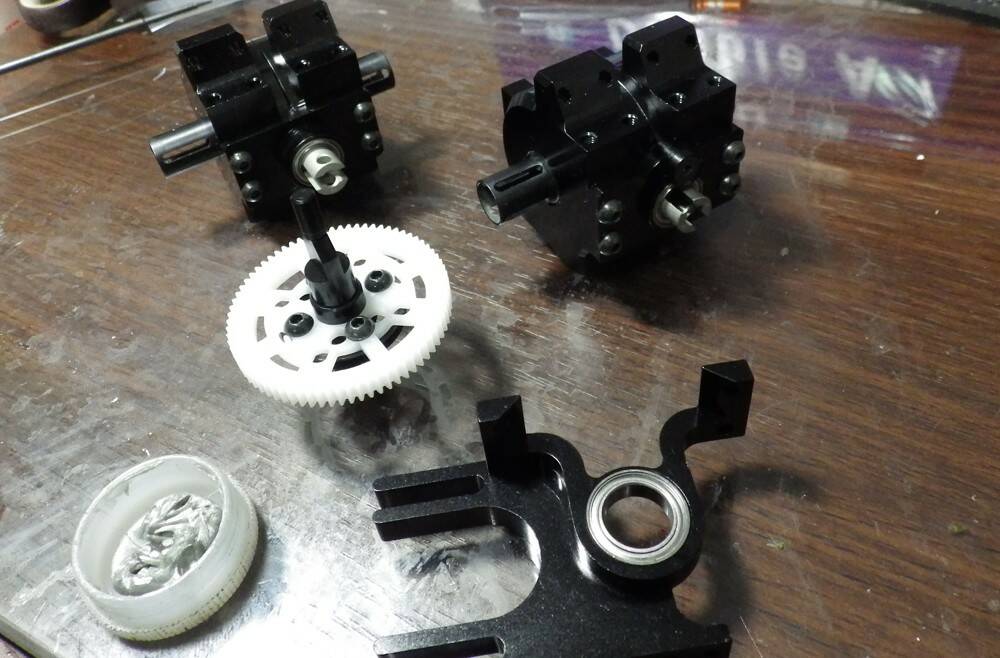

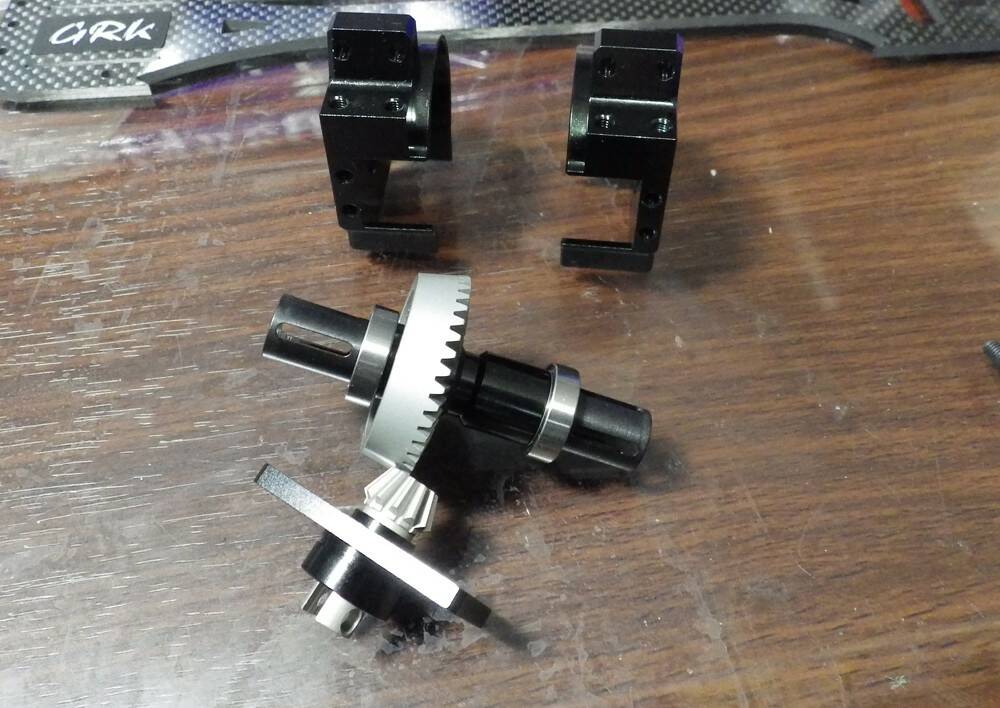

齒輪箱~

GRK齒輪箱是三部構成的  組裝上需要耐心配合







步驟先把差速器放置到齒輪箱(往齒盤那側壓緊
然後再把小齒輪放上
然後用單手固定
利用壓實在平整面上(玻璃面為佳
含助小齒輪軸座4顆螺絲在搖動小齒輪
確保軸位置有垂直 (至於有沒有正交要看通孔精度了XD
把4支螺絲對角交叉鎖緊(跟差速一樣分3~4次



個人習慣在所有金屬配合面上塗上AW油膏 減少磨損_A_


然後再看傘齒間隙 放差速墊片
(這裡我調整了5次Orz
齒隙調好記得要上附屬綠色油膏


懸吊系統組裝

GRK2+附屬可調後Toe板
利用墊片可以調整後束角


鋁合金擺臂=ˇ=

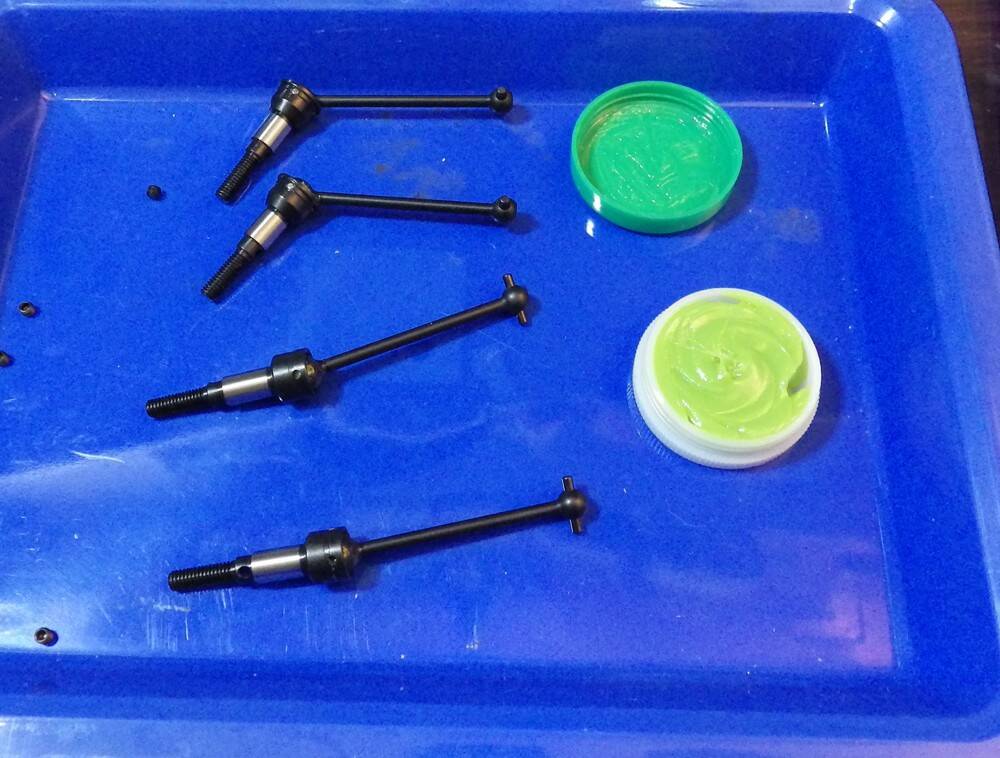

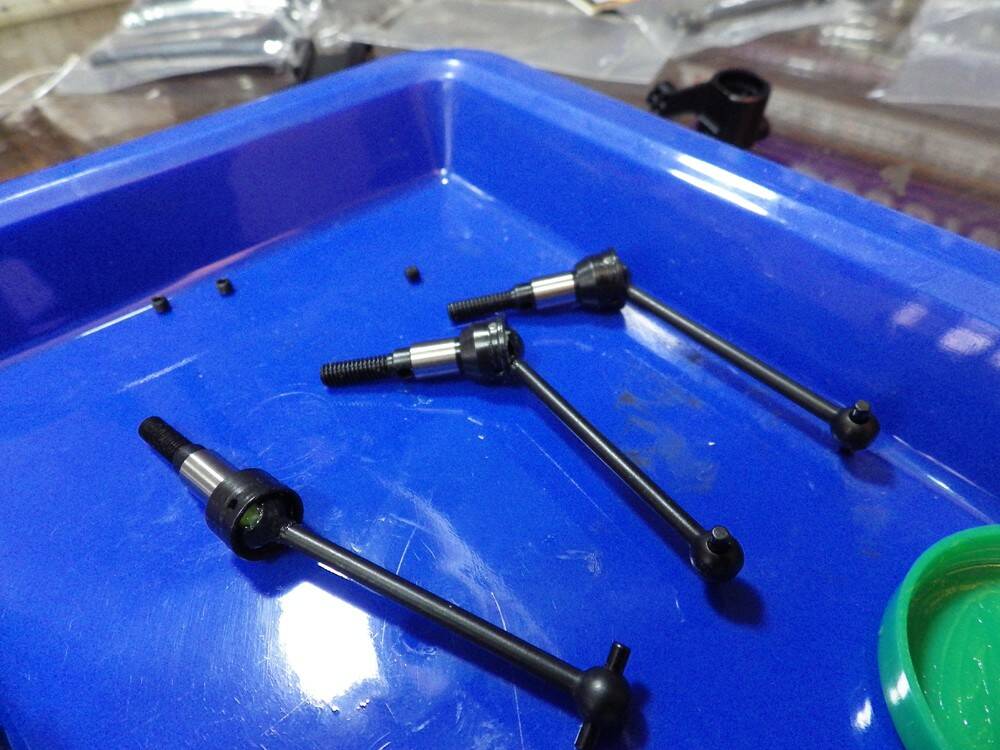

傳動軸~

這裡要注意
1 傳動的PIN是1.6mm
2 傳動軸有分前後 (差1mm長

摩差面佈塗上附屬油膏

傳動角度大約55度

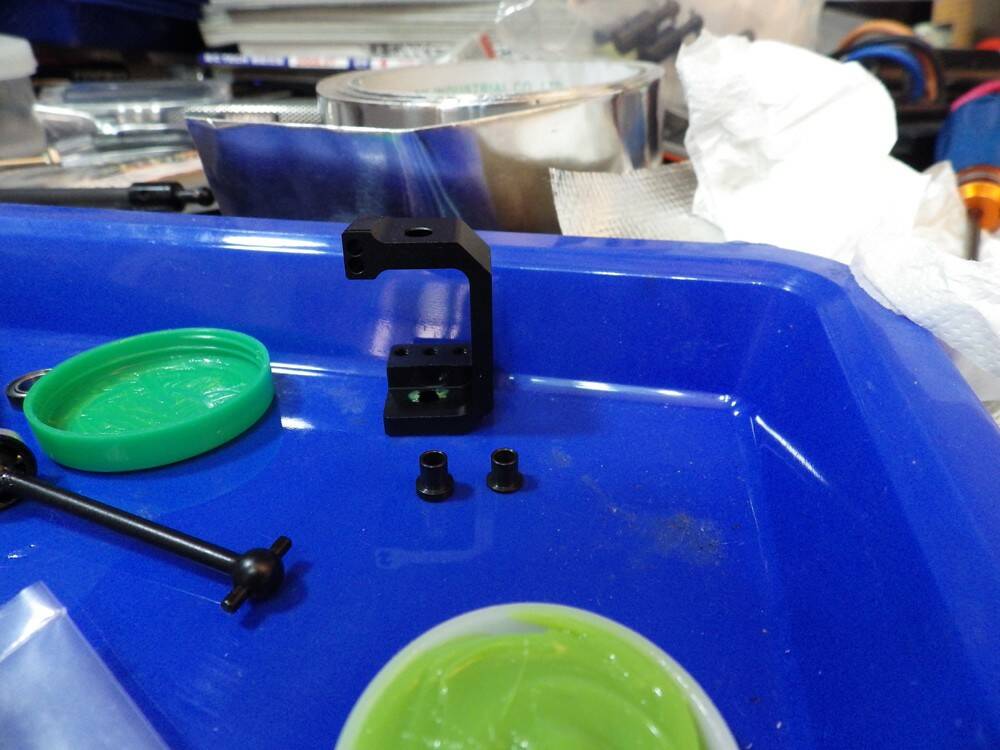

C座襯套也塗上油膏

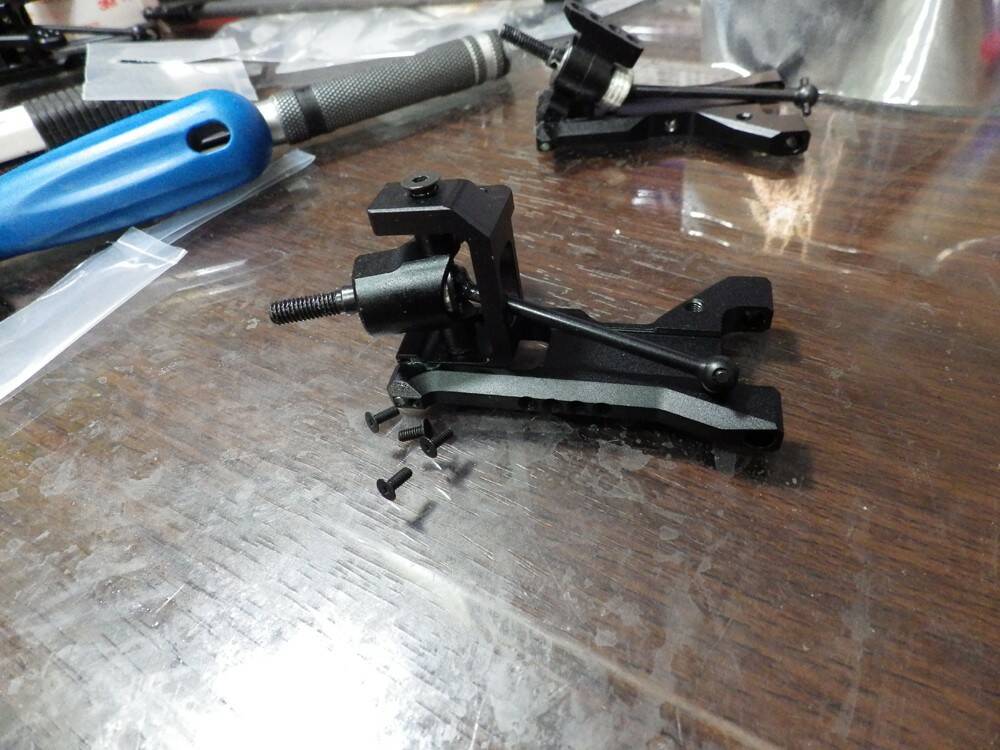

單足組立照

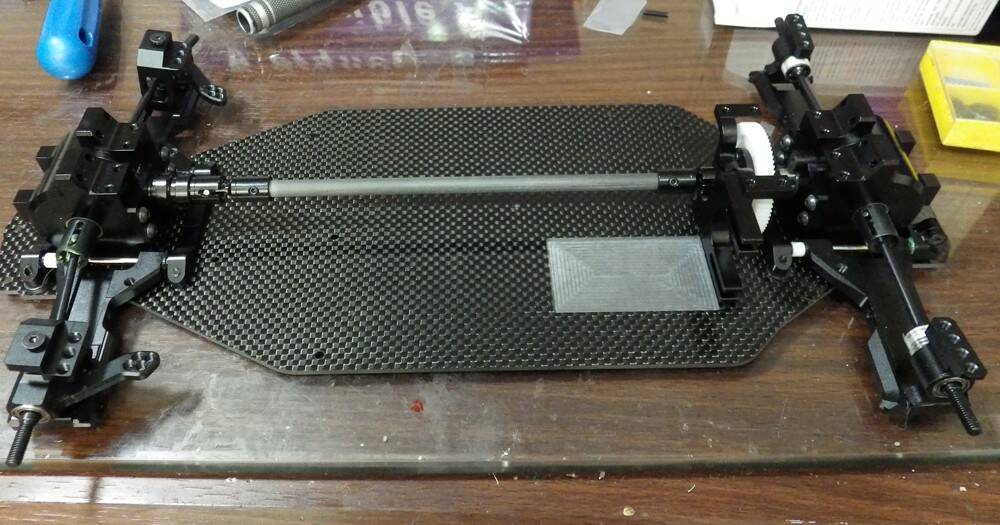

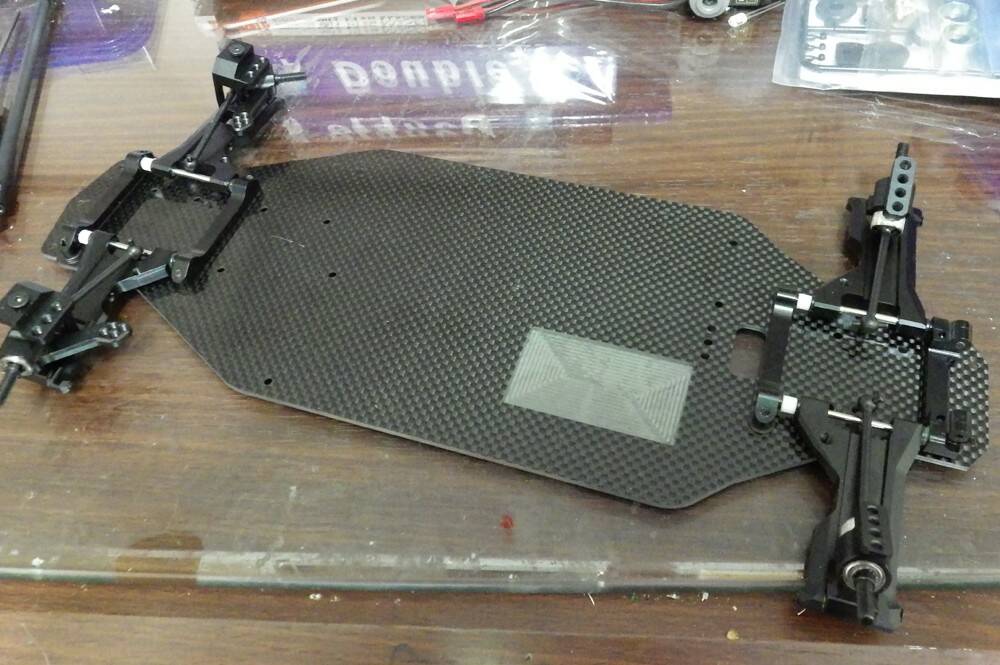

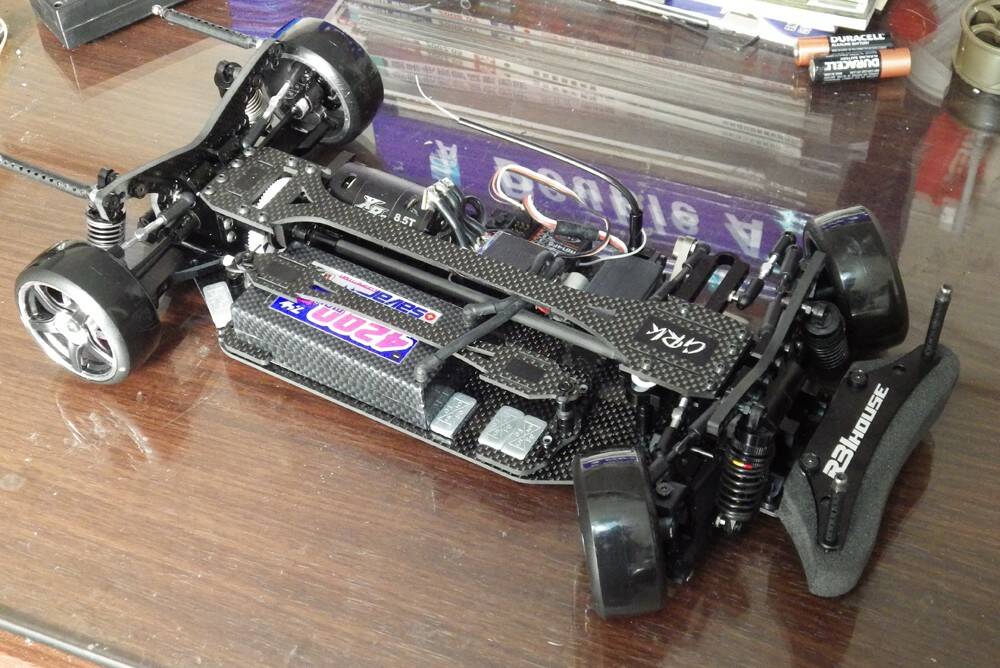

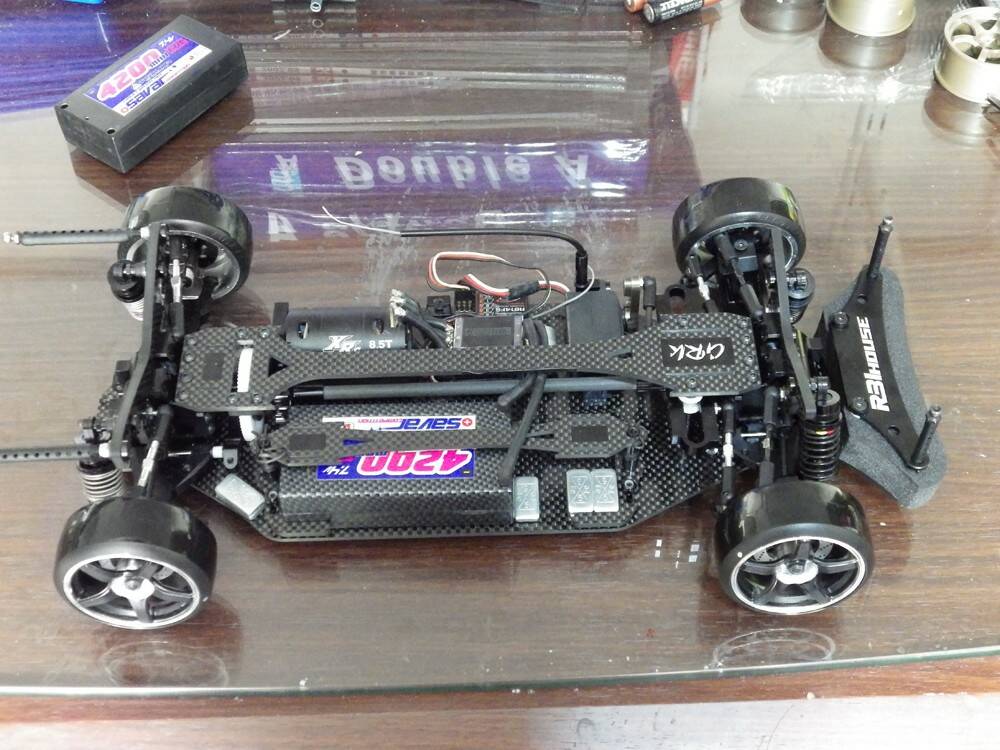

四足完成照
(配合車殼調整軸距)

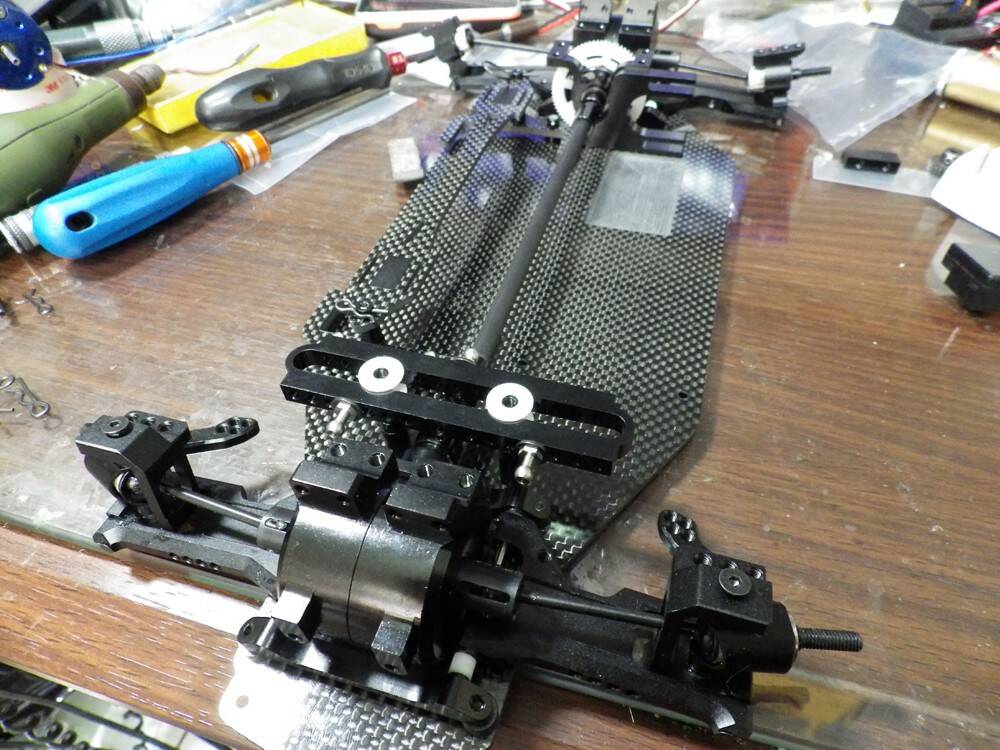

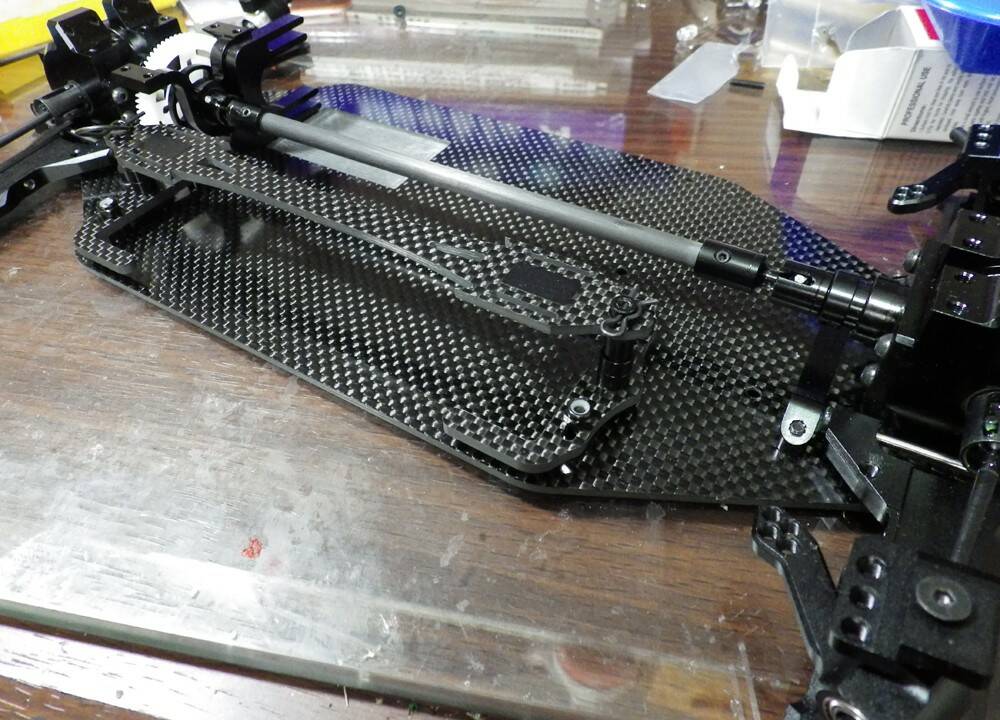

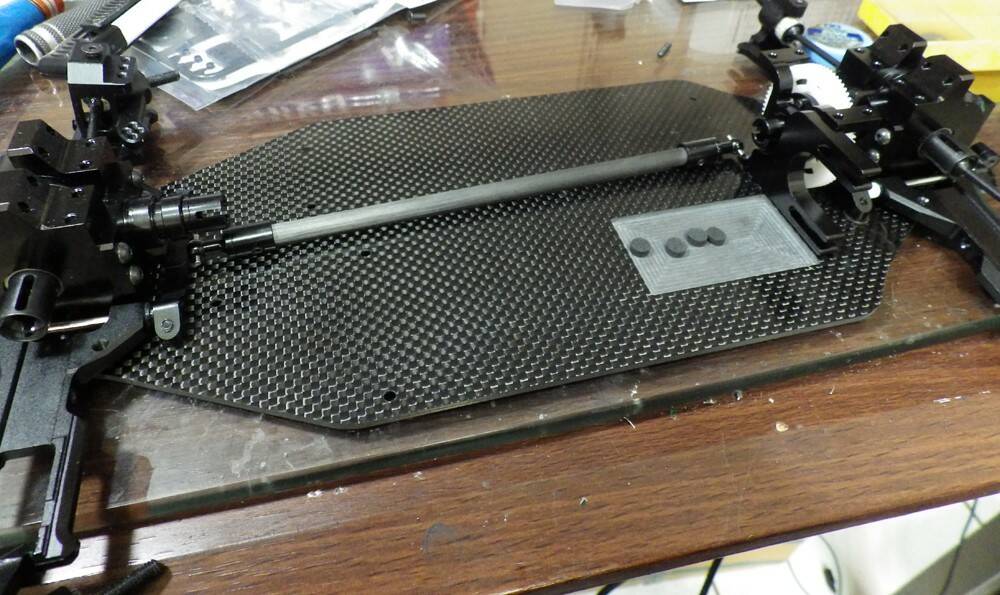

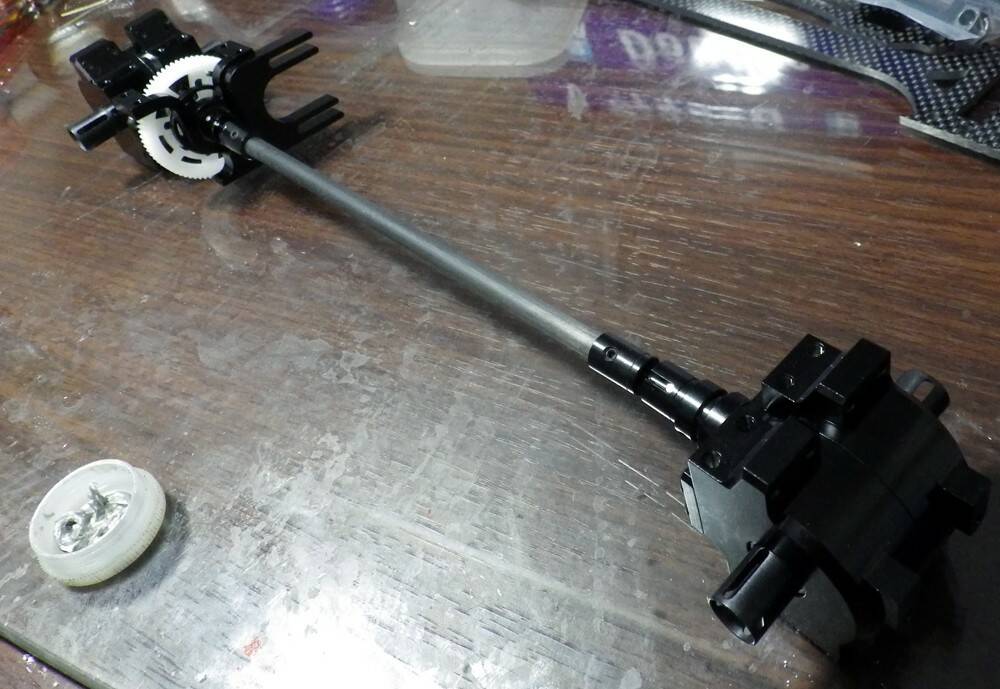

中央傳動軸

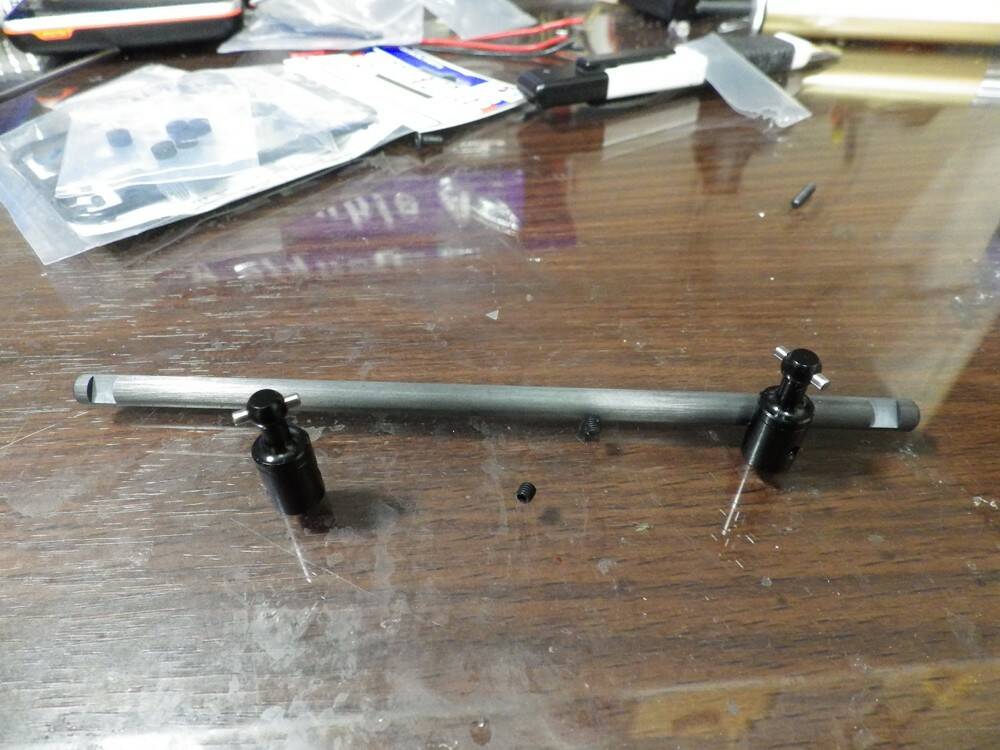

超輕量化碳棒!

組裝時候記得放入海綿 (消除虛位即可  不要壓迫到中軸

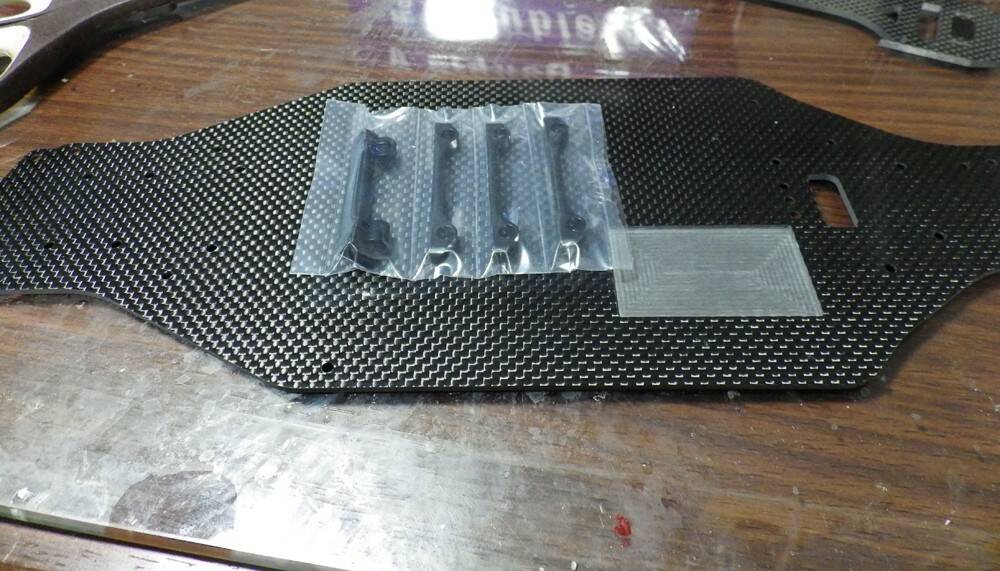

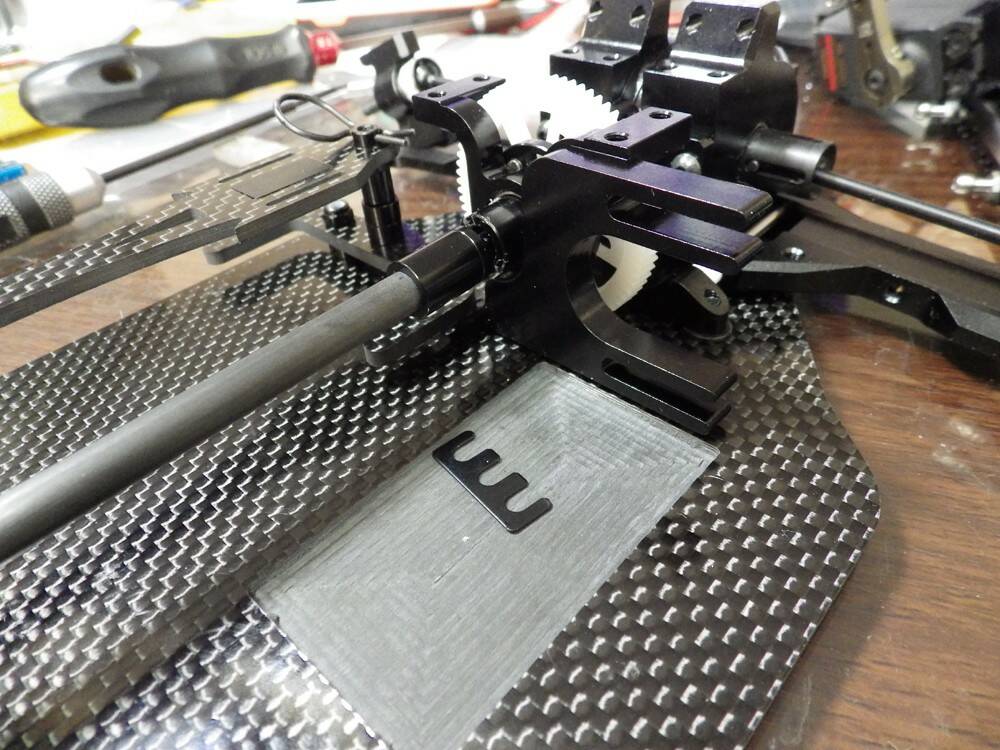

馬達座調整剛性專用墊片

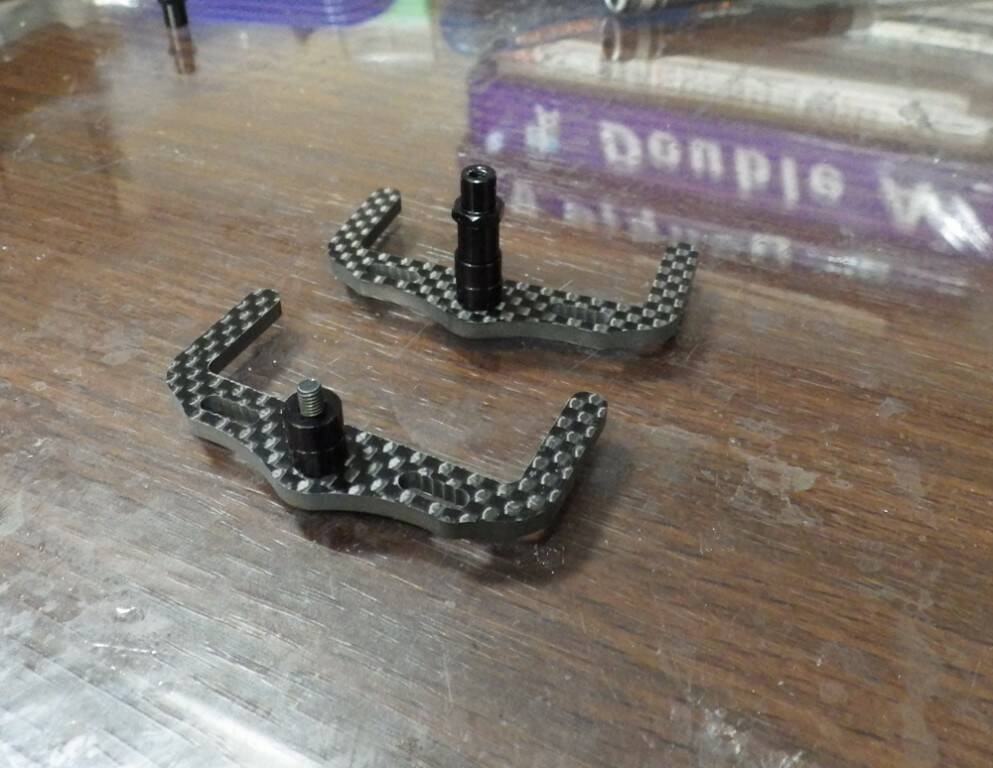

電池座 (配合電池高度調整墊片高度
電池座完成照



轉向滑軌組裝
(個人設定阿克曼角平行鎖孔

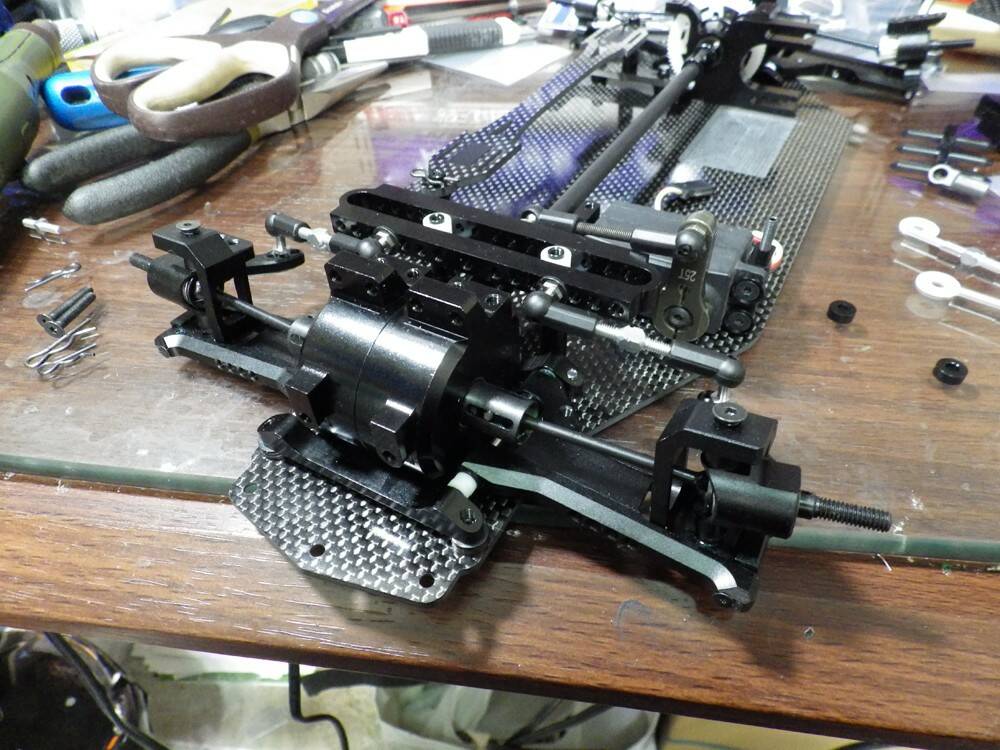

裝上連桿跟伺服機

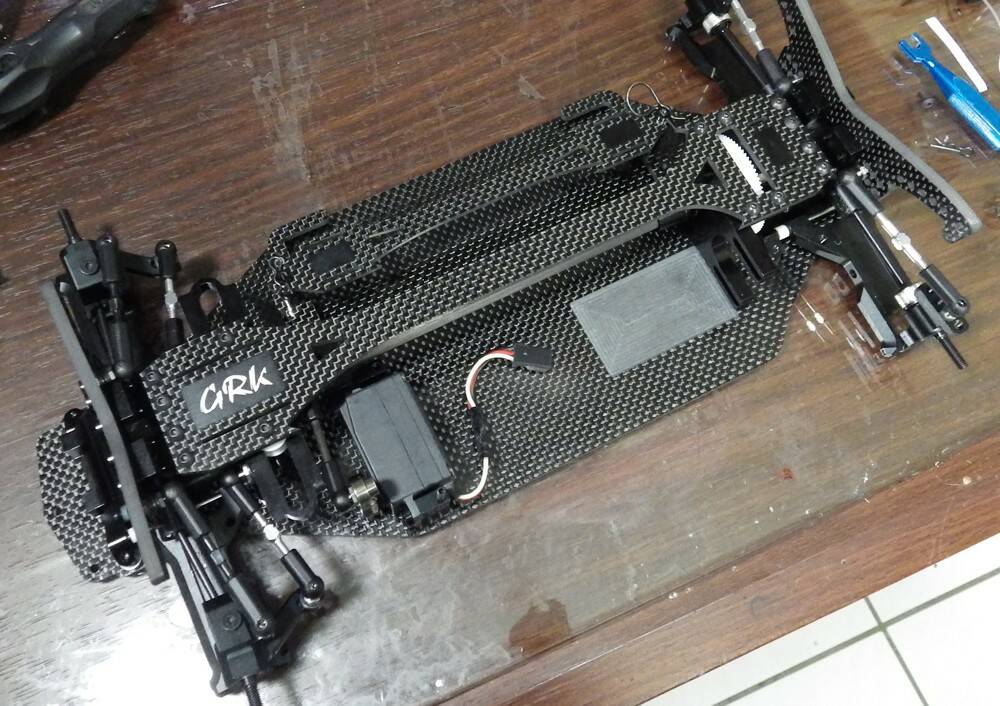

鎖上二樓板(齒輪箱相同請壓在平面上對角鎖緊

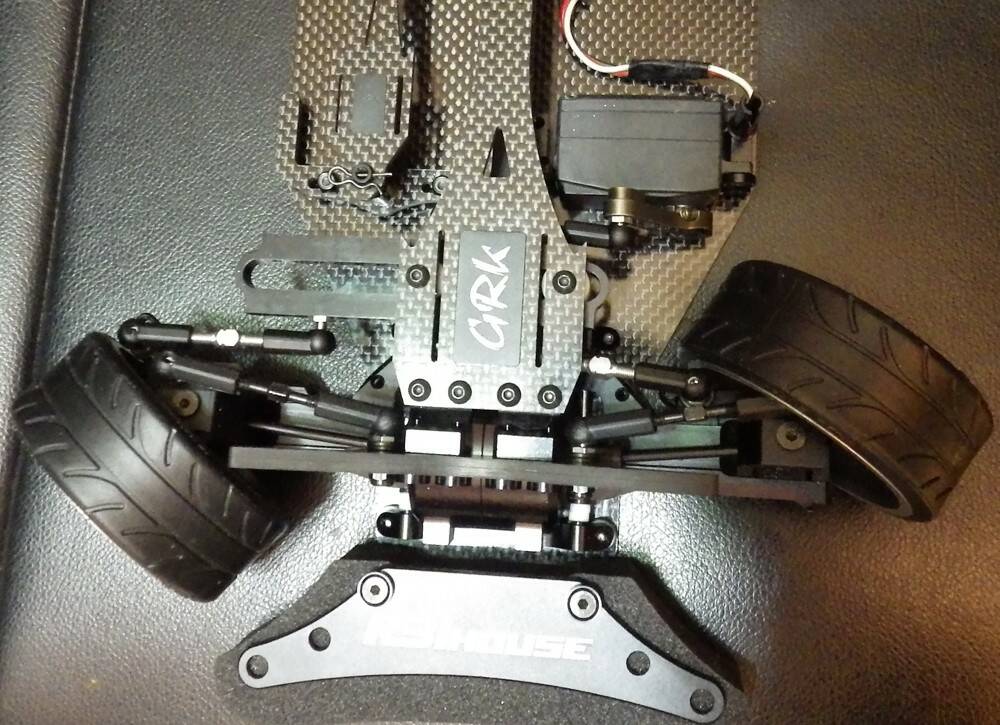

轉向照(?

再來是避震器

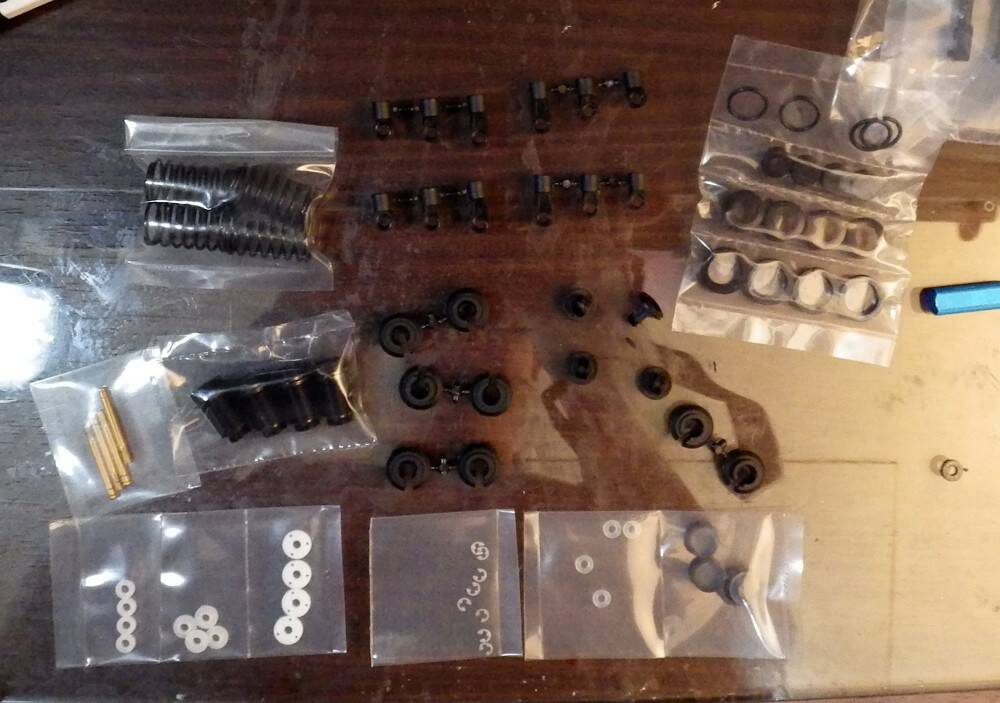

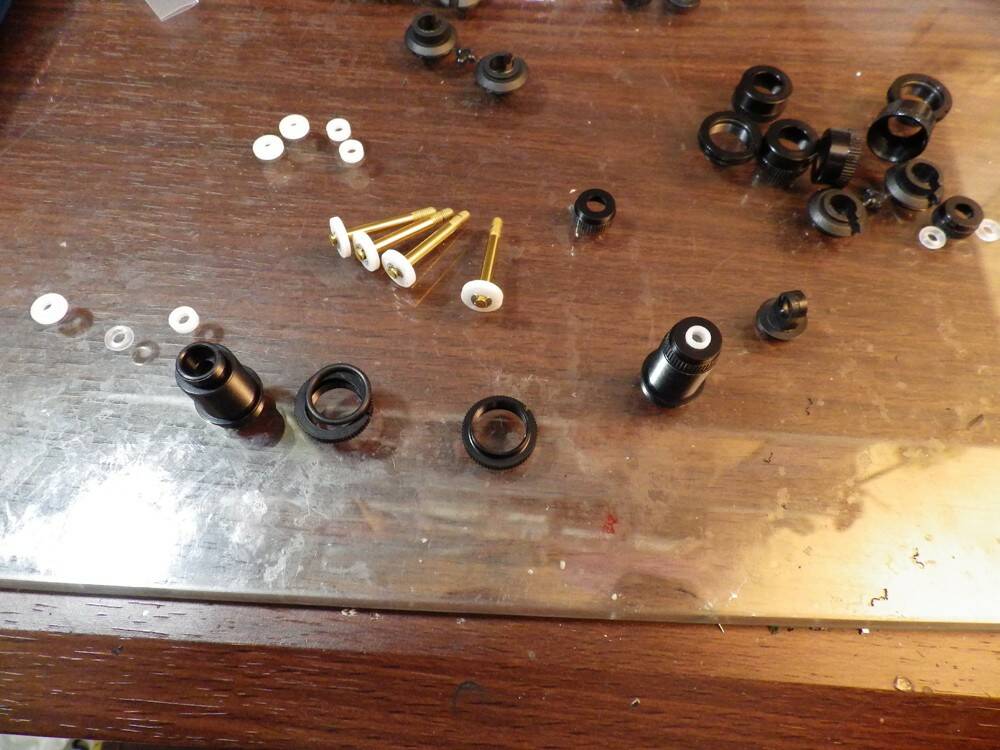

零件總攬


軸心組裝

油封安裝

完成照
