求救 LED的問題....

dino246

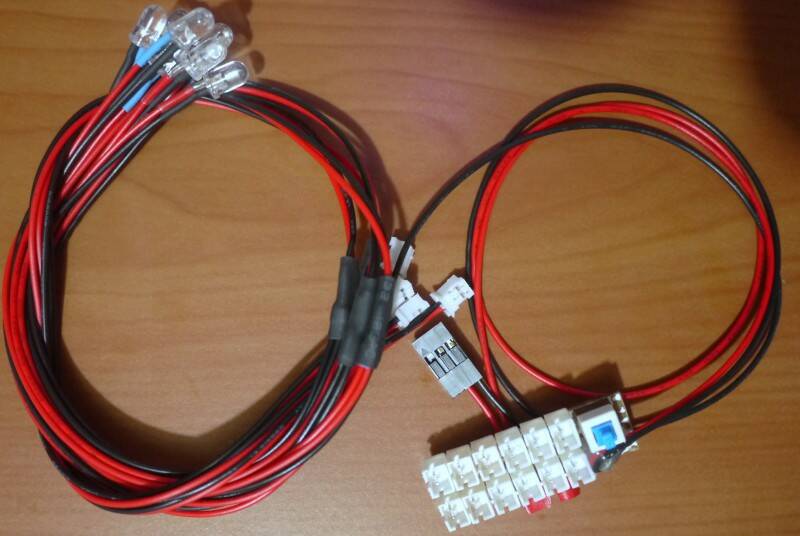

請問一下各位前輩,昨天在露天買了LED模組化和LED要裝SCX-10...
裝上去發現接一組LED燈還沒甚麼問題,接第2組就變暗,差不多接4組就完全不亮了,買了約10組LED卻沒辦法裝
模組我是直接接接收器,我有用電錶量一下電壓是5V,請問一下各位前輩我要怎麼解決?
這張圖是SCX-10 原本內的LED燈線組 紅圈處不知道是升壓器還是?,左右2邊各有一個插座(一個接車頭白色LED一個接車尾紅色LED),接上接收器量電壓一邊是5V(紅LED)一邊是15V(白LED),比較好奇的是LED電壓不就都在3V~4V間,為何插上去不會燒掉?
另外想請問一下如果用SCX10這一個LED模組修改一下,接上我買的那一個LED模組這樣可以用嗎?

dino246

原帖由 EARTH 於 2012年6月28日 06:46 PM 發表
請問一下你是串聯還是並聯?

第一張圖的LED是並連的LED...

neo2000

真是並聯, 會暗掉, 應該是電流量不足, 但1顆耗電也才25mA才對?
問問賣家吧!
不然要請會的同好看看, 感覺你這2組都挺複雜的
呵~~~

K890

大大你好~~小弟 給您個意見

也許是 燈泡 切入電壓....的問題

小弟以前也在 不知名 網拍 或是電子材料行 買了很奇怪的燈泡...太高電壓會燒...太低又不太亮

建議你可以參考看看 網拍找 LED 160
草帽型廣角LED
他有30度 70度 160度都有
這個LED 還不錯
我是自己買個爆閃控制器(12個燈泡全換)  另外在並聯一組 LED燈 最後在 + - 其中一條接個(10歐姆)
                                                                                                                                    50歐姆以上感覺燈有點暗
這樣子2組燈 並聯 接接收器 還蠻亮的

大大你和的很漂亮~~小弟只是隨便並聯 悍一悍...

houtz

我來說一個可能性，各位參考看看...
LED是以電流驅動，也就是說多少mA的電流流過時它會發出合乎它標式規格的光。
也因為這個特性，LED驅動器多是恆流電路，在一定的電壓範圍內串聯相同規格的LED，那亮度都一樣。直到串連數量大到驅動電路的電壓低於LED的導通電壓值的總和。SCX-10 原本內的LED燈線組量到15V的那ㄧ端，我猜是多顆LED串聯的吧?

車大的狀況可能是在定電流電路中併聯，所以把電流分流了，LED得不到足夠的電流所以變暗。可以問一下賣家電流是否可調。如果是串聯，則要看一下輸入的電壓，輸入電壓在5V~6V的話，串聯到第三顆會暗掉也不足為奇了。

[ 本帖最後由 houtz 於 2012年6月29日 03:40 PM 編輯 ]
