**藍天** 百特500mW 900MHz影音無線傳輸器 FPV

wezen0206

百特500mW 900MHz影音無線傳輸器 FPV

技術參數：
1.頻率:910 980 1010 1040（4CH）
2.傳送:影音
3.功率:500mW
4.距離:500~5000公尺(視天氣環境)原附全向天線
5.電源:DC12V 500mA
6.尺寸為：50*26*8mm，散熱片尺寸：80*50*18mm；重量：160G
7.傳輸方式：點對點；一點多址；差轉；中繼；移動或固定。

產品優點：
該設備系針對不同場合、不同環境，經專門設計而成的多類型無線音視頻傳輸系統。根據不同需求可配置各種功率；各種頻段；各種傳輸距離的無線收發設備。本系統圖像傳輸穩定，信息傳輸可靠，功能完整而實用，不同組合可達到不同的效果，彌補了有線傳輸無法解決的問題。本系列產品使用範圍廣泛。可配備專用的無紅曝紅外光源（近距離、遠距離）及多種焦距、多種孔徑的攝像鏡頭。普通外形更廣泛適用於各行各業：廠、礦、海域、草原等地的無線圖像（聲音）傳輸，如場所監控、遠程信息交換等。

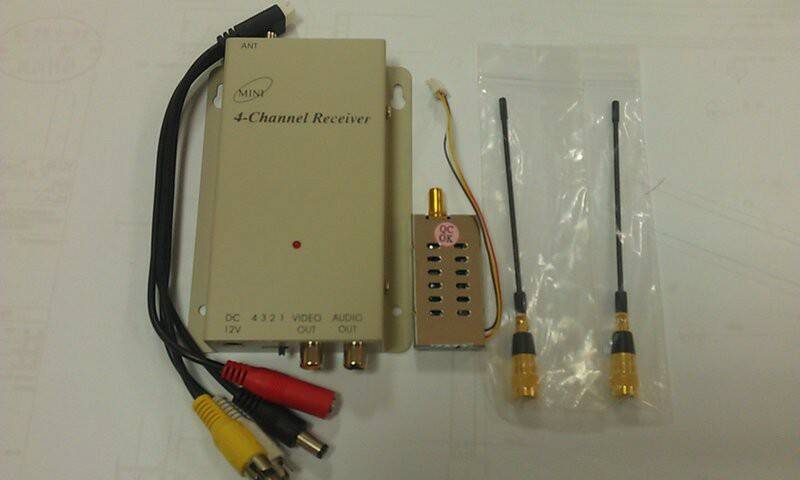

全套配件:
500mW無線影音發射器一台
接收機一台
發射器轉換線一條
小天線各一條 (比1.2G略長)

操作說明:
發射機
1.500mW發射機採用電源DC12V/500mA穩壓電源,
2.將定向天線與發射機天線接口高頻饋線連拉好.
3.500mW有四根引線分別是:
黑色線--------接電源負極
紅色線--------接電源正極
白色線--------(音頻輸入)接聲音採集器音頻輸出口
黃色線--------(視頻輸入)接攝像機視頻輸出口
4.500mW背面圓孔方格是頻道設置撥擋開關
接收機
603接收機採用DC12V/500mA穩壓電源
將定向天線與603接收機天線接口用高頻饋線接好
接收機上有DC12V-----------接電源供電(內正外負)
          4321------------頻道設置
VIDEO OUT-------視頻輸出,接監視器VIDEO IN接口
AUDIO OUT-------音頻輸出,接監視器AUDIO IN接口
注意:發射機與接收機頻道要求對應,一切操作無誤後,監視器設為AV模式即可出現圖像。
無散熱片,使用須有適當散熱為佳

發射接收機天線全付性能佳小天線 如圖.
