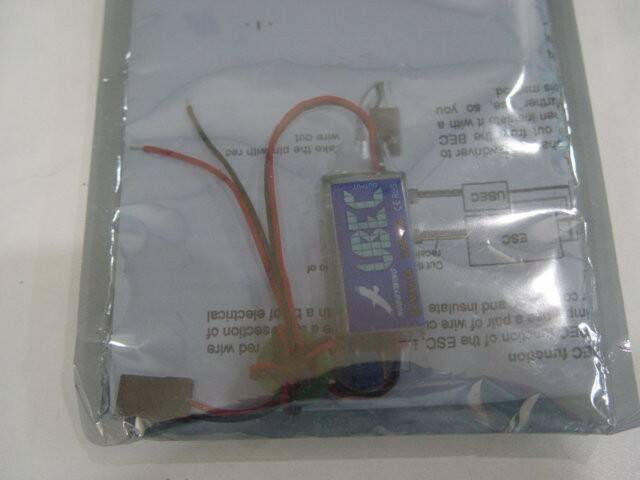

輸入2~6S LIPo 輸出可切換 5V/6V
3A MAX-5A
電源極性反接保護
LED工作狀態指示燈B
全遮罩+輸出線磁環有效消除電磁干擾
1.1 輸出能力：5V/3A 或 6V/3A (可通過跳線帽切換)
1.2 電源輸入：5.5-26V (2—6串鋰電池組或5—18節鎳氫電池組)
1.3 尺寸：<?XML:NAMESPACE PREFIX = ST1 />51mm*16mm*8mm (長*寬*高)
1.4 重量：11.5 g
1.5 紋波：小於50mVp-p
2.1 採用開關電源結構設計，主晶片具有過流及過溫保護功能，晶片效率高達90% ；
2.2 體積極小、重量輕；
2.3 電子器件被遮罩罩保護，輸出線配備了磁環，極大地降低電磁干擾，保證接受機正常工作 ；
2.4 具有防止電源極性接反的保護功能，如果意外接反電源，不會引起UBEC損壞；
2.5 具有LED發光二極體工作狀態指示燈，當輸出正常時點亮；
2.6 和傳統 BEC 比較的優點：
採用開關電源方式的BEC和採用線性穩壓的BEC相比，優點主要體現在：當使用 3串（11.1V）
以上電池時，可以大大降低BEC發熱，並提高整體效率。
例如：當使用 4串鋰電時，正常使用時電壓約為14.8V 。
●採用傳用線性穩壓方式，要輸出5V/1A的電流，電源端也必須輸入 1A 的電流。因此會有14.8V×1A= 14.8W 的功率消耗在 BEC 上，然而BEC實際有用的輸出只有5V×1A=5W，所以整體效率只有5/14.8= 33.8%，另外 9.8W 的功耗則轉化為熱量，所以會導致BEC過熱，晶片進入保護狀態而無法工作；
●使用開關電源方式，要輸出 5V/1A 的電流，我們實際的測試表明，電源端只需輸入 0.38A 的電流即可，即： 14.8V×0.38A= 5.6W 的功率，因此整體效率為5/5.6＝89.3 %
