有刷電變自己diy

ts9857

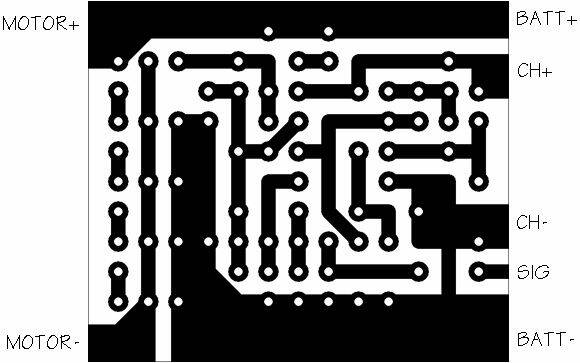

有刷馬達驅動需要有刷電變  單向控制快慢 全速或停止所以自己diy  來玩玩   7.2v  20a 左右  圖中沒加bce 5v1a 用7805 加兩個電容
圖中R8  1OK可變電阻 是調 油門行程 最好用好一點籃色那種

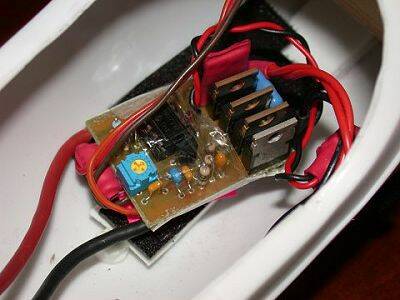

做好上點膠防水

Fish_yu1108

這樣成本大約多少?體積多大?

ts9857

原帖由 Fish_yu1108 於 2012年3月23日 03:48 PM 發表
這樣成本大約多少?體積多大?

用dip  零件約3*5cm  20a 約100~300元

ts9857

用遙控遙桿控制 on off  如消防船噴水

SEEBANDI

真羨慕會製作的人
有空幫我製作.專屬電路..費用我出 .工錢?? 那一定要的阿..哈
免得一天到晚買大陸製的東西

ts9857

原帖由 SEEBANDI 於 2012年3月24日 10:45 PM 發表
真羨慕會製作的人
有空幫我製作.專屬電路..費用我出 .工錢?? 那一定要的阿..哈
免得一天到晚買大陸製的東西

我因為買對岸的電變引起而要自製
很便宜 會轉動但是怪怪的 不然就會突然停了
所以開始研究 原因與自製可能  歡迎加入
