請教電子高手：有關窮人的電變

63chao

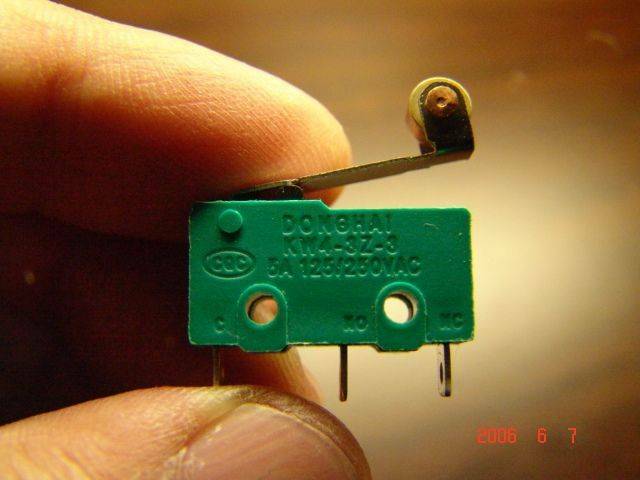

各位電船高手，小弟因被老婆限制玩船經費，買不起昂貴的變電，爬了文發現二個微動開關加個伺服器也有前進後退的功能，甚至將電池並聯後再分段起動開關也有速度調節的功能。但....小弟是電子白痴，買了開關後才發現沒想像的簡單，偶不會裝，那位高手指導一下。開關上有三個接頭：分別標示：C，NO，NC。這代表啥?那個接電池？那個接馬達?上頭還標著 5A  125/250VAC，是不是超過 5A這顆開關會燒掉？

[ 本帖最後由 63chao 於 2006年6月7日 09:36 PM 編輯 ]

trans

沒壓的時候 C, NC 接通 ,壓下去的時候 C , NO 接通 , 超過 5A 接點壽命會減少

a5903rong

原帖由 63chao 於 2006年6月7日 09:34 PM 發表
各位電船高手，小弟因被老婆限制玩船經費，買不起昂貴的變電，爬了文發現二個微動開關它釩e進後退的功能，甚至將電池並聯後再分段起動開關也有速度調節的功能。但....小弟是電子白痴，買了開關後才發現沒想像的簡 ...

no常開
nc常閉
你用三用電錶量測~
電表轉到歐姆檔,接點有com.no.nc
量com和nc就會一直導通
量到com和no就必須按到開關才會導通,放開後就還原
量no跟nc這兩點不會有任何的作動
就這樣
5a是他承受最大電流~

加菲狗

原帖由 63chao 於 2006年6月7日 09:34 PM 發表
各位電船高手，小弟因被老婆限制玩船經費，買不起昂貴的變電，爬了文發現二個微動開關它釩e進後退的功能，甚至將電池並聯後再分段起動開關也有速度調節的功能。但....小弟是電子白痴，買了開關後才發現沒想像的簡 ...

爬一下前面的文吧!
還有附接線圖呢
這裡可是圖書館 百寶箱喔

ounicorno2000

拿過來我幫你裝．不過最小要買１５A．．．

63chao

哈!收到，感謝!感謝!，看來我買的這兩顆微動開關沒用了，才5a，不一下就報銷了！還是找找那有便宜又大碗的電變，省吃儉用再來買它比較實在，但確實大電流的有刷電變真得滿貴的，各位可以推薦個俗擱大碗的電變嗎?
