請教馬達正逆轉該如何接?

AK-2

我有一個手動加油器 我將他改成電動加油的 我有買一個3開關 電路線我不知道怎麼焊 該如何接呢?我要改成跟買的電動加油器一樣能關能正逆轉 ..?馬達部分是改好了唯獨開關正逆轉不會裝焊
配件有 馬達.3段式開關 .電池
  頭痛 有勞前輩指點如能畫圖解說就太棒了
電子外行人的懇求

unclearthur1979

三段式開關是指雙刀雙投的嗎? 如果是的話把電源接在common接點，然後一邊正接馬達一邊反接馬達這樣應該就可以了~~

盟奇

先拍照  3 段式開關  po上
(方便給予指導您的人 更明確)
也許會直接繪圖接線 你能立即了解
相信這對您幫助會更快

[ 本帖最後由 盟奇 於 2012年3月8日 06:48 PM 編輯 ]

AK-2

原帖由 unclearthur1979 於 2012年3月8日 06:30 PM 發表
三段式開關是指雙刀雙投的嗎? 如果是的話把電源接在common接點，然後一邊正接馬達一邊反接馬達這樣應該就可以了~~

我買的是3個焊接點 開關是左中右

AK-2

原帖由 盟奇 於 2012年3月8日 06:44 PM 發表
先拍照  3 段式開關  po上
(方便給予指導您的人 更明確)
也許會直接繪圖接線 你能立即了解
相信這對您幫助會更快

ok感謝大大 請問電動加油開關有專用型號嗎
我怕我買錯了

盟奇

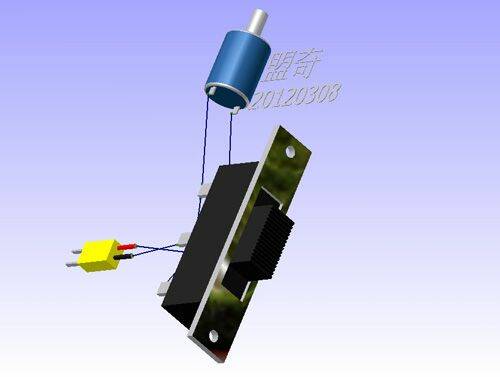

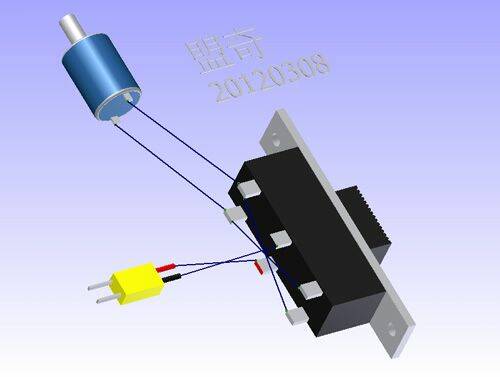

繪圖給予    請參考  (注意 正與負於中央如圖)



[ 本帖最後由 盟奇 於 2012年3月8日 09:39 PM 編輯 ]
