帆船RG65、RS750~1500型版(RS1000製作過程)

honmench

帆船型版
2011-5-7 22:19


原下載網址http://www.racingsparrow.co.nz/theboat.html
RG65載點http://www.racingsparrow.co.nz/docs/RacingSparrow_RG65_v1trial.pdf
RS750載點http://www.racingsparrow.co.nz/docs/RS_750.pdf
RS1000載點http://www.racingsparrow.co.nz/docs/RS_1000.pdf
RS1500載點http://www.racingsparrow.co.nz/docs/RS_1500.pdf
還有最小台的RS375載點http://www.racingsparrow.co.nz/docs/RS_375.pdf

其中以RG65以及RS750的型版最完全~
其他尺寸缺少的組件再依比例放大縮小即可!!

honmench

RG750的帆布型版~
http://www.racingsparrow.co.nz/docs/RS_MainsailPattern.pdf

帆船製作上有問題可以參考這個網站~
http://onemetre.net/Build/Build.htm
有很多RC帆船參數及小零件的圖解

先從重錘開始做~
保麗龍陽模三視圖切割


打磨~標重錘連結板位置


重錘石膏陰模製作(預留連結板位置)，記得做定位點及灌鉛的洞口
ps.石膏和水的比例為1:0.8


灌鉛完成~看到有裂縫的地方是因為分不同次灌鉛所造成~
重錘後半段外面有凹洞，應該是因為石膏模內含有水氣造成~
因為我模子沒有預先加熱...:(


重錘連結板打磨翼形


連結板翼形~如果要做重錘的固定螺絲~記得要先安裝在鋁板上!


方向舵製作


打磨翼形


補土補平表面

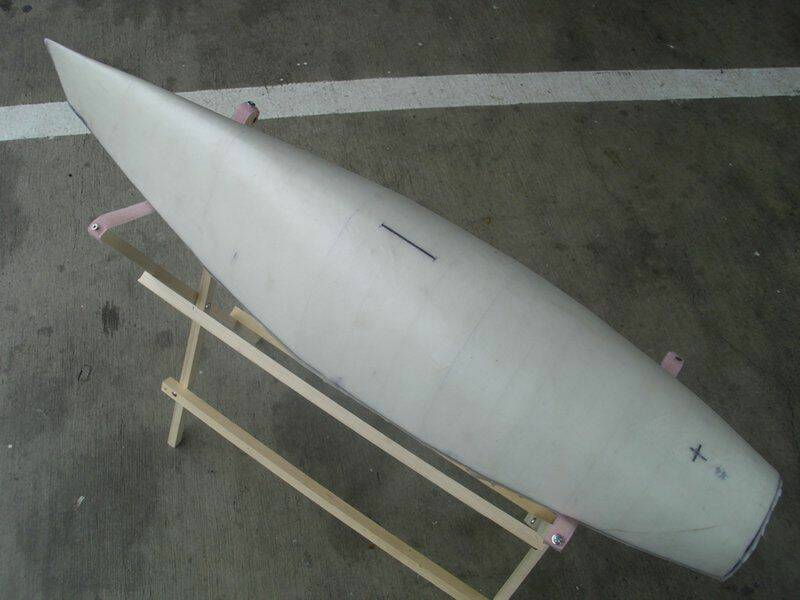

保麗龍船身~斷面圖因為RG65的比較詳細~
所以我是使用RG65圖檔中的~
再依RS1000斷面的大小，依比例放大到1米的來使用~


主帆的大小是依RS_750_MainsailPattern檔案放大1.3倍來使用!
如果帆布夠大的話~可以不用分那麼多塊製作~
這樣可以減少縫帆布的時間~


[ 本帖最後由 honmench 於 2012年2月22日 09:57 PM 編輯 ]

honmench

因為邊做邊想~
所以有些製作過程並沒有拍下影片~
請多包涵~
船身外殼


底部做重錘及方向舵位置記號


船沿黏上邊木條，安裝重錘固定座~
方向舵位置鑽孔黏上碳棒~
船尾黏上黏合甲板時接合用的巴沙木


船頭黏上木條打磨成形


上完玻纖和碳纖絲的方向舵和重錘



甲板部分的製程沒拍到~
我大概描述一下!
因為船尾做成凹形所以甲板分成二部分製作~
前半部直接用膠片平置~鋪上玻纖及碳纖絲~(比前半部的甲板還大一點就可以了)
因為打算開二個工作孔~所以在重錘區段的膠片上，再黏上一層膠片~
這樣完成後的甲板就會有二個凹槽可供開孔
硬化後~再黏上補強木條在甲板中心線~及需要鑽洞的部分~
如果後半部打算做成平板狀的話~可以和前半一起完成~
不過我打算做有弧狀的甲板，所以比較麻煩~
但是方向舵的安裝比較方便~可以少一個工作孔~
那為什麼不連重錘的部分也製作呢?
因為我的伺服器是用普通的~不是使用帆船用的伺服器~
所以如果重錘區也做的話~這樣電裝區的配置可能會比較麻煩~
後半部我是從保麗龍船體切下的圓弧保麗龍~
包上膠帶後~再放置到膠片上~上玻纖及碳纖絲製成~

因為甲板的主桅位置需要再黏個支撐到船底~
這樣才會穩固~所以這個得在黏合甲板時一起完成!

船身噴漆完成~
黃色膠片位置就是之前預留的工作孔~
再另外切黃色膠片將來要當蓋子用的!


船頭


船尾


船身右側


加上重錘及方向舵


拉線配置



前桅拉線配置


[ 本帖最後由 honmench 於 2012年2月22日 10:21 PM 編輯 ]

9527+1

天啊!...真是太厲害了! ...我要鑽洞躲起來了. .....

9527+1

請問..有打算要量產嗎?...

honmench

您過獎了....其實只要多多diy就能做得出來了~~
量產??只要有心大家都是食神...呵呵
