升級我的 DX7

jimmykuo

之前用 DX8 的經驗，它非常省電，可以飛幾十顆電池
我用 2s LiPo ，每天飛的話，大概三天充一次就行~
但我的 DX7se 就不是如此，它用的是八顆 Ni-Mh 電池，也考慮過用 3S Lipo, 或是 3S LiFe 電池
但電池需要被管理，種類愈少愈方便，就不考慮買新的電池
既然不想開源，決定來「節流」
網路找到這一篇 http://dimensionengineering.com/appnotes/spektrum_mod/spektrum_mod.htm

3.3v DC-DC 穩壓模組只要 $30、外加一個電容，成本超低，但有很高的效益~
過去飛 2~ 3 小時，大概會掉 1.5v 電壓
今天飛了快 6 小時，只掉了 0.7v 電壓 (這只是很粗略的計算，當然包含聊天打屁，不是連續開機)
若開機後不做任何動作，三個小時只掉 0.2v

附圖是我的改裝記錄，分享給使用 DX7, DSX7 的朋友，當然這個會失去保固，請有把握再進行改裝嘍~

原廠的 DC-DC，效能只有 20~30% 左右，其他都變成熱能吧? (我不是電子專業，說錯的話，還請前輩指正)



把 IC 解焊
我不小心把銅箔弄掉，所以提醒一下，IC 背面要用高瓦數的，針腳用低瓦數烙鐵即可

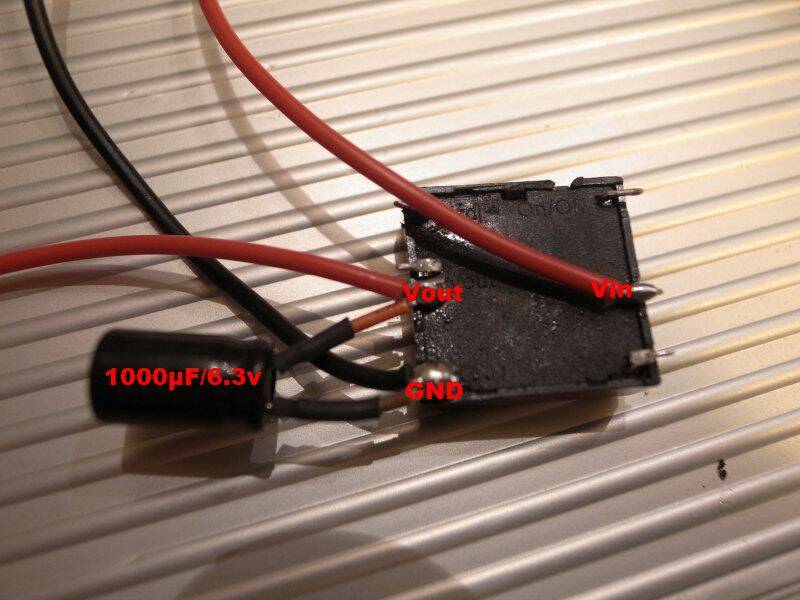

升級的降壓模組，元件規格寫明有 70~90% 的轉換效能，視負載而定
賣家是建議Vin,Vout 都要電容，但我只有一個電容，所以只接　Vout
不接電容的話，Vout 只有 2.4v~2.7v 左右，而且會隨著輸入電壓改變，所以這個電容一定要焊上!
賣家建議電解電容用 1000μF/25v 以上，固態電容用　33μF/25v


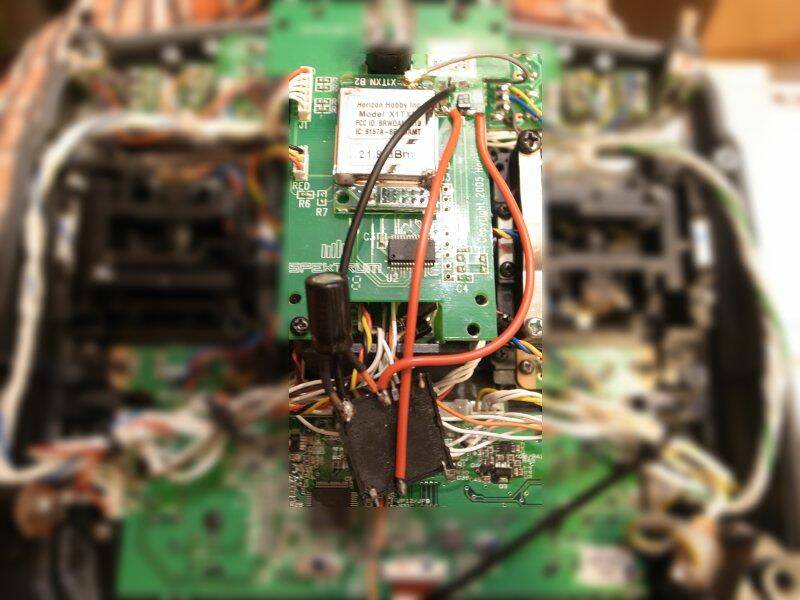

焊上穩壓模組


把穩壓模組包好後，固定在對頻鈕的背面 (這裡很空曠）

ericafe

感謝分享這個有用的資料, 真是高效省電的好方法

[ 本帖最後由 ericafe 於 2012年1月22日 12:35 AM 編輯 ]

jimmykuo

原帖由 ericafe 於 2012-1-21 23:47 發表 感謝分享這個有用的資料, 真是高效省電的好方法 看了你的改法, 我想到用現在常見的高效 7803SR Regulator 來改, 好處是高轉換效率約 85%, 而且不必外加電容, 如果明天光華商場有開, 我會去買材料來改看看 [m0 ...

你這個好像更讚~
若是 10v 左右的輸入電壓，它轉換效率超高~
輸出最大 0.5A，對發射模組來說，應該也夠用了 ??

ericafe

原帖由 jimmykuo 於 2012年1月22日 12:35 AM 發表 你這個好像更讚~ 若是 10v 左右的輸入電壓，它轉換效率超高~輸出最大 0.5A，對發射模組來說，應該也夠用了 ??

夠用了, 原廠的也是 500mA

ericafe

7803SR 不可行, 成本太高了

jimmykuo

補充一下，有飛友建議
輸出、輸入端改用固態電容 100µF/16V，這樣會更讚~
