想請問分壓充如何接11.1V電池

boguessssss

想請問各位先進，3S1P的分壓充應該要如何跟電池作銜接ㄋ？我拆開了一顆電池依然看不太懂？我想自己捍一條可以充三科3.7V的小電池！可以教我線怎麼接嗎？感謝喔！

hanton

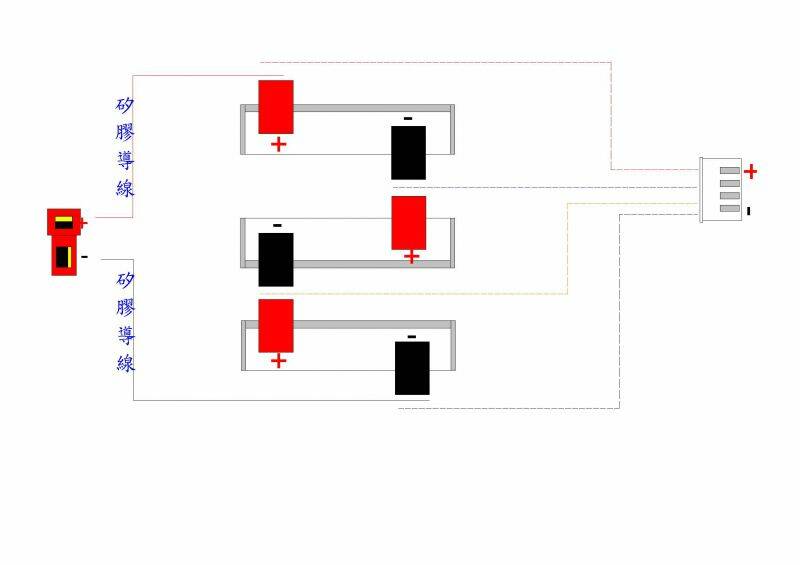

如果你只是要單純要為3顆電池接上充電平衡接頭的話,那其實很簡單的,只要先依照下圖所指示的位置,在正負之間依序接上線才就好了＾＾

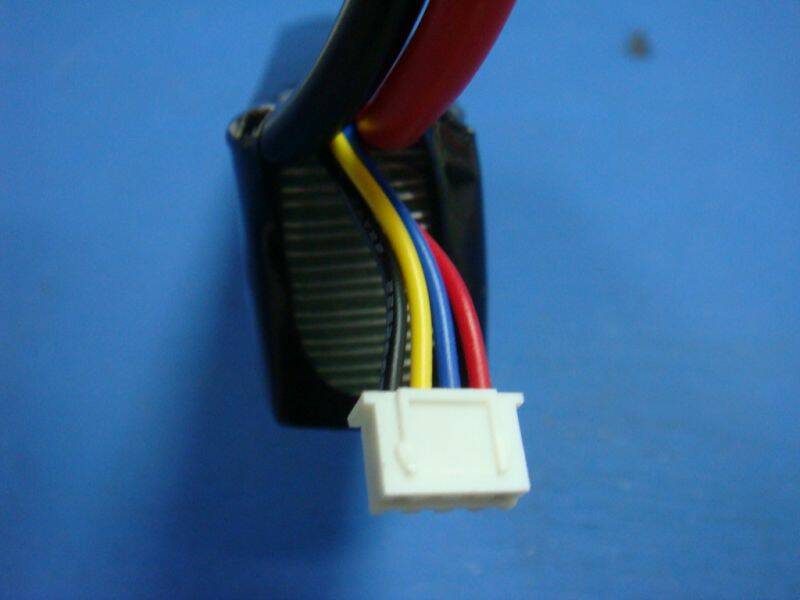

在電池輸出端的正極你先焊上你要接的充電分壓線材正極，在來把藍線接在正負電池之間,黃線依藍線方式接上,最後將充電分壓線材的負極焊上輸出端上的負極線即可，這樣就算大工告成囉～

[ 本帖最後由 hanton 於 2012年1月3日 05:19 PM 編輯 ]
