5.8G 200mW 8頻道無線影音傳輸=4公里

chih590812

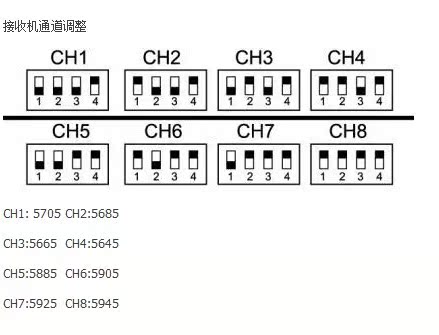

超小型5.8G 200mW視​​頻收發套裝，8個頻道。

由於頻率高，所以同樣長度天線增益及效率高，傳輸距離遠，頻道無其它設備干擾。

自帶散熱片和MIC，無需擔心散熱問題。

可以配合2.4G遙控器使用!
不會互相干擾！
原裝天線<空曠無遮蔽阻擋處>1Km左右, 配合JBT平板天線3-4Km以上。

發射模組引腳功能說明


5PIN線：  紅——電源+5V（輸出）

           黑——GND
           黃——VIDEO
.
白——AUDIO
6.0MHZ
            綠——AUDIO
6.5MHZ
2PIN線：  紅——+12V
          黑——GND
