想請老手們提供"傳統舊型旋翼頭"的照片

kkk123

剛剛看了一些文章~
了解到現在看到的ccmp混控(三顆伺服器互相合作)旋翼頭~
算是後期改良版的東西~
以前還有舊型的

---

"三顆伺服器分開獨立工作"[/hr]的舊型旋翼頭
我很好奇他到底是長的什麼樣子~
前後左右移動我還能想像理解~但要一邊旋轉又要一邊改變螺距~
要怎樣的機械構造才能來完成這個任務~我實在很好奇~
所以想看一下相關照片~!

kuniaki

您可以去雷虎網站上找30，50，90龍的照片，那種就是傳統90度旋翼頭了。
現在這幾台也還在生產中，沒那麼老扣扣啦。

EricKKLaw

原帖由 kkk123 於 2011年11月9日 07:14 PM 發表
剛剛看了一些文章~
了解到現在看到的ccmp混控(三顆伺服器互相合作)旋翼頭~
算是後期改良版的東西~
以前還有舊型的"三顆伺服器分開獨立工作"的舊型旋翼頭
我很好奇他到底是長的什麼樣子~
前後左右移動我還能想像理解~ ...

觀念先不要混亂,CCPM祇是控制Swashplate(台灣叫十字盤)的升降及傾斜動作,CCPM混控跟旋翼頭沒有必然關系,這一點在觀念上弄清楚後會更容易理解直昇機的操控原理.

EricKKLaw

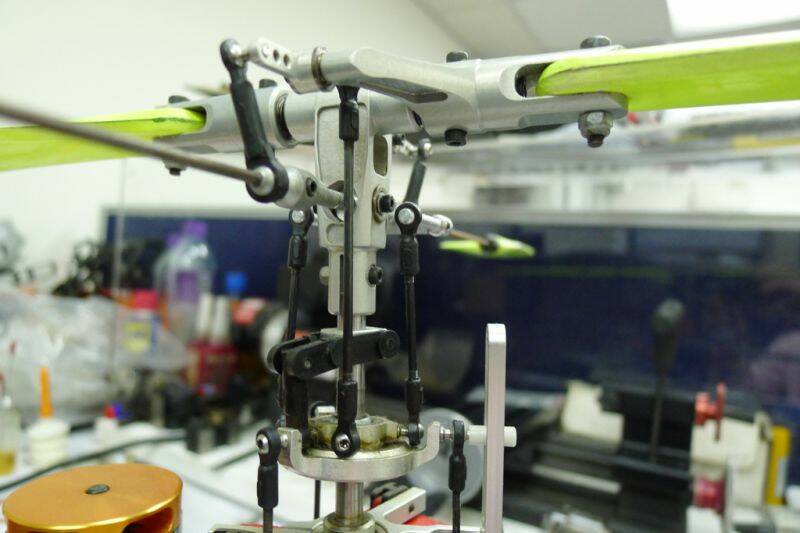

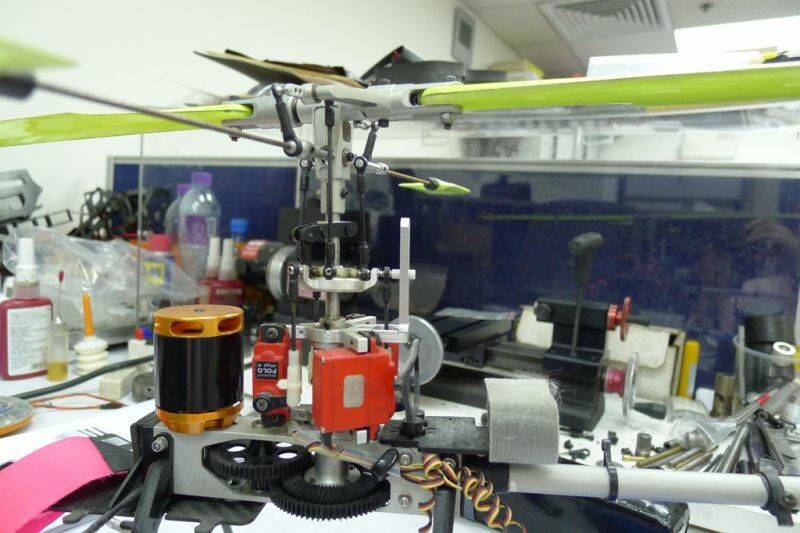

貼十多年前的旋翼頭看一下,這台是德國Schluter的電機

dshu

  晃然大悟, 原來我X5上面那顆馬達的前輩就長這樣子.

darkshadow

舊型的CCPM沒有電子控制，純機械；PITCH有機械臂，把其它舵機擺臂抬高或降低來控制螺距

很有興趣可以看這裡  http://www.iroquois.free-online.co.uk/ccpm.htm
