內轉無刷 繞線 DIY 請多指教

winwin

內轉無刷 繞線 DIY 多指教

這是參考 無核馬達線圈繞法 拿來玩 內轉無刷

這個繞法 很特別 有點難度 也許是 阿本人馬達工程師想出來的 也有可能是 台灣人啦 這正是 愛台灣啦

仔細研究一下[非專科] 它的銅損較平均 每圈一樣長

它的磁力線較擴散  換相時 應該可提前 30 度 反應較好 較快  不會延遲  力矩較順  磁損也小

比起傳統 分離式 繞法 優點更多 進角 更高   有錯誤觀念 請多指教  偶是用心看而已 沒用儀器

好啦 第一節

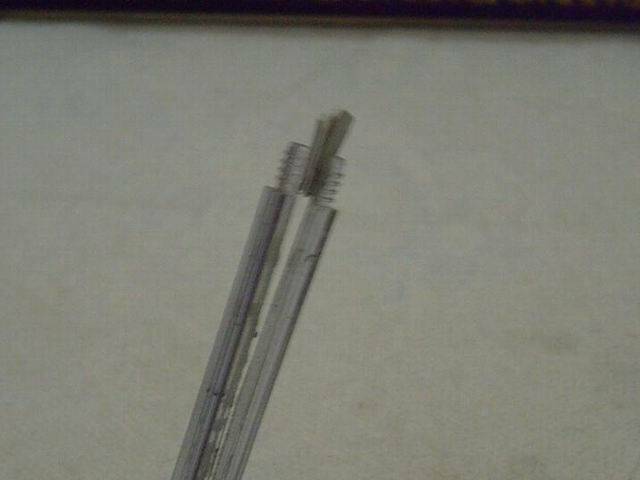

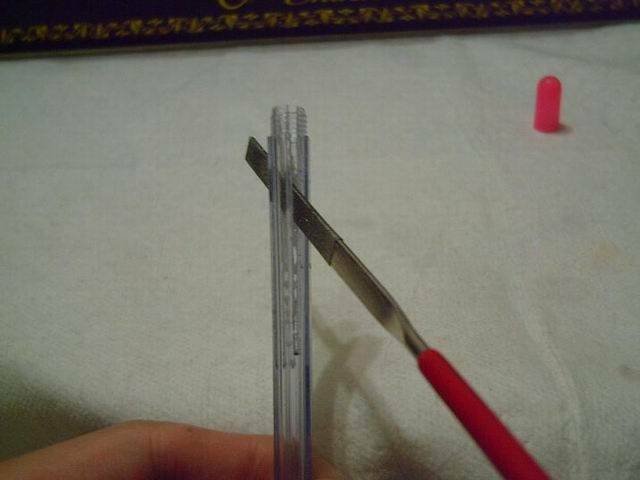

準備 鋸子一隻[約 1.5mm 厚]  六角形 原子筆 一隻  先做製具



第二節
先量出 你所需 馬達 鐵殼 的 內徑

乘以 圓週率 後  再減個 2-3mm [因為後製會彭大]

接著 在 原子筆 上面做出 總長度的記號位置  並再總長度內 劃分 三等份


第三節
要認真點  我這個示範 是 39 號線 共繞 180 圈 耗費 近一小時 手抖眼花
做好製具後 開始 繞線  繞到第一個記號點時 算看看幾圈了[線徑息息相關 kv 值] 並做個拉長引申 迂迴 手法  如 圖三

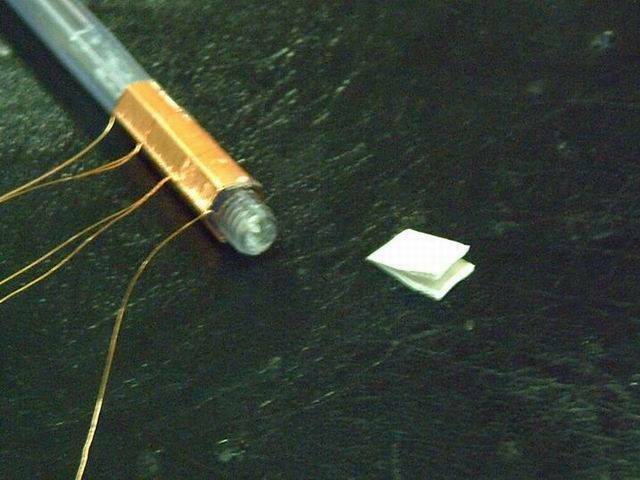

後面接著相同 手法 繞完總長度 的記號點[腦袋轟轟的 不知如何敘述 人家才會明白]  如 圖四

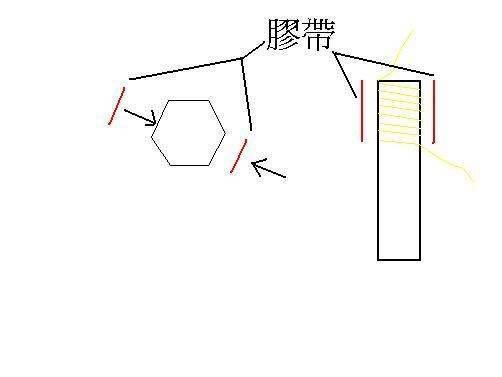

ok 挑對角兩面 先貼上 膠帶 [越黏越好 越薄越好] 貼緊 壓壓壓  如 圖五

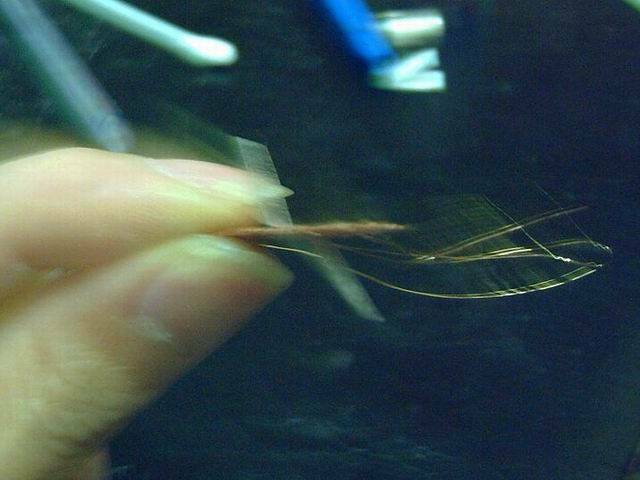

開始要 變魔術  金蟬脫殼  轉轉轉 將 後筆蓋 轉下  並將 摺紙 夾出 然後 A A A 小心點 溫柔點 拔出 那隻

再來 你看 像不像 一截 純金 的筆管

大家有沒有看過 A對 聰明  被壓扁的 彈簧 我想應該是 >>>>沒有啦 因為它會 復身術

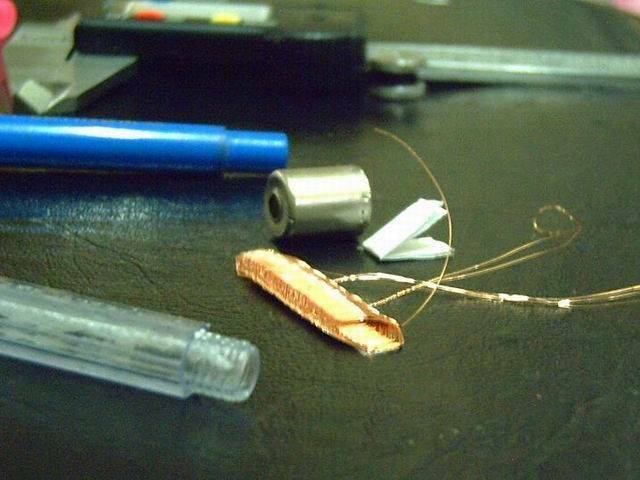

接著 開 壓路機 給它 輾過去 我 [打扁] 別誤會偶不是泛藍 更不是 賣當勞

拿出 瞬間膠 在其中一邊邊[不是面] 少量 滑過去 待乾後  撕下兩面的 膠帶

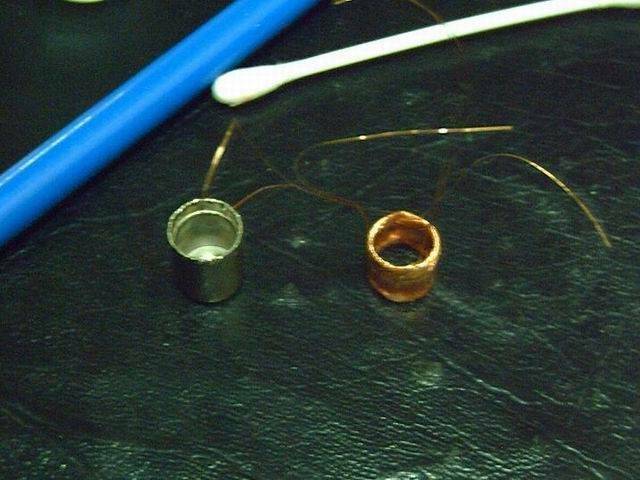

有吃過 捲餅 吧 這個不能吃  把它捲起來成 圓形[可先放入馬達殼 定型一下 再取出 於接合面 滴一滴瞬間]

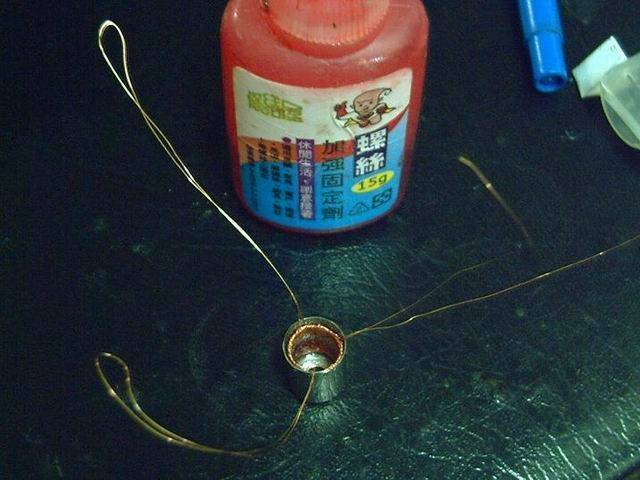

再放回馬達殼內後 可大量塗抹[越多越好] 螺絲膠  接著將 圈架內多餘的膠 輕輕擦乾淨[用棉花棒沾] 接著加熱 催乾 硬化  完成囉 呼呼呼 呼呼呼

最後 如果 將 線頭線尾 焊合 這就是 D 接法

如果要 Y 接 那必須 將 抽頭迂迴 的線圈[ 圈 圈 ]斷開 這樣三極 就獨立出來 接著會做吧

這份說明 打的有點頭暈 有錯誤 請不吝指教  謝謝

[ 本帖最後由 winwin 於 2006年5月1日 01:02 AM 編輯 ]

F3A

太完美了,希望有下一步DIY程序給大家更了解.

winwin

沒了啦

磁鐵不建議 自己搞 會有平衡問題產生

這顆是 二極圓形磁鐵 原馬達內的 只是順便把它改成小無刷馬達

winwin

左邊是 市售 ips 無刷馬達 其餘是手工 DIY 迷你無刷馬達 未來的 RC 動力

重量依序 左邊 ips 13g  第二顆 8g 第三顆 4g 第四顆 1g多

lucky

winwin
我來了∼

winwin

原帖由 lucky 於 2006年5月18日 07:45 AM 發表
winwin
我來了∼

你是 幽靈 喔  六年後 才出現
