自製差速齒輪箱(補新圖)

youngwha168 · 發表於 2011年9月29日 11:24 AM

因為曾經利用1/24的模型改為遙控拖,但因為小車沒有差速,
所以轉向虛位嚴重,所以興起自製差速齒輪組.
一般是用傘形齒,但小型傘形齒取得困難,所以以冠形齒試作
效果不錯
下一步則製作車體.
部分已黏合完成,零組件

部分已黏合,零組件

部份組合中

部分組合中

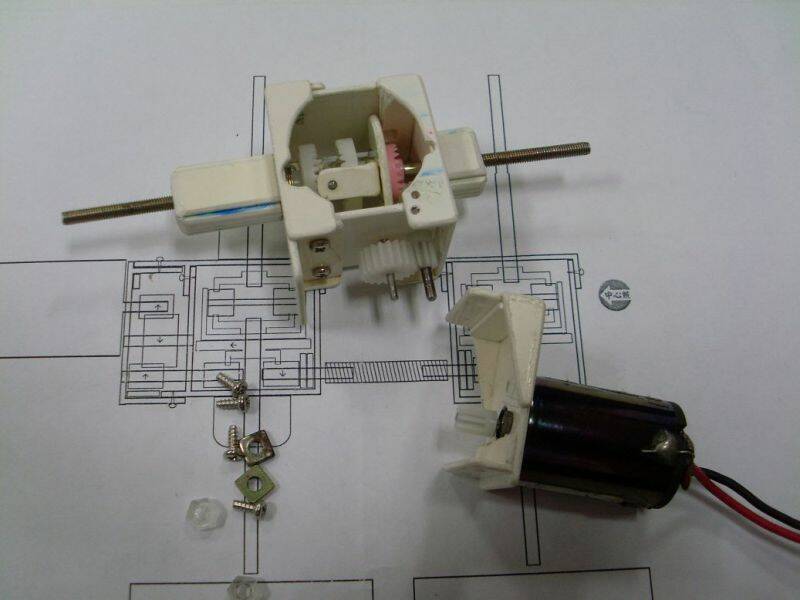

組合完成與馬達座

組合完成+馬達座

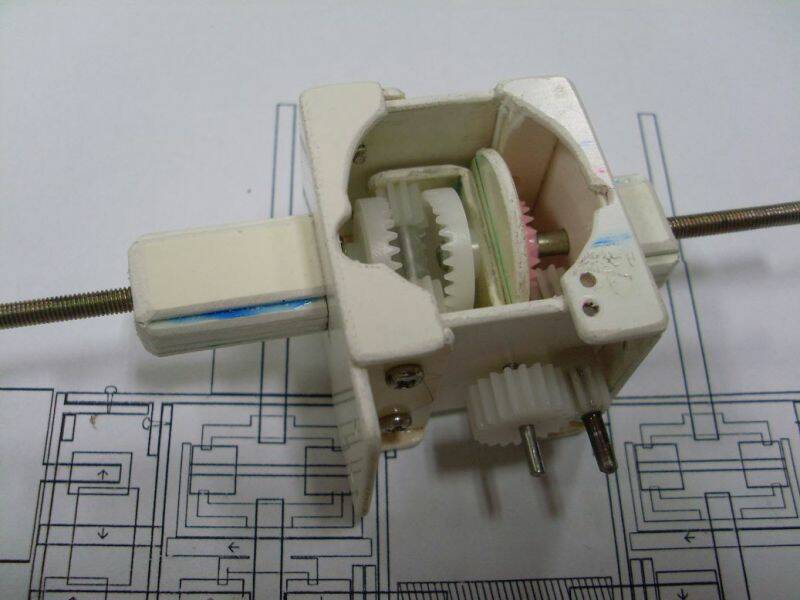

外型醜醜

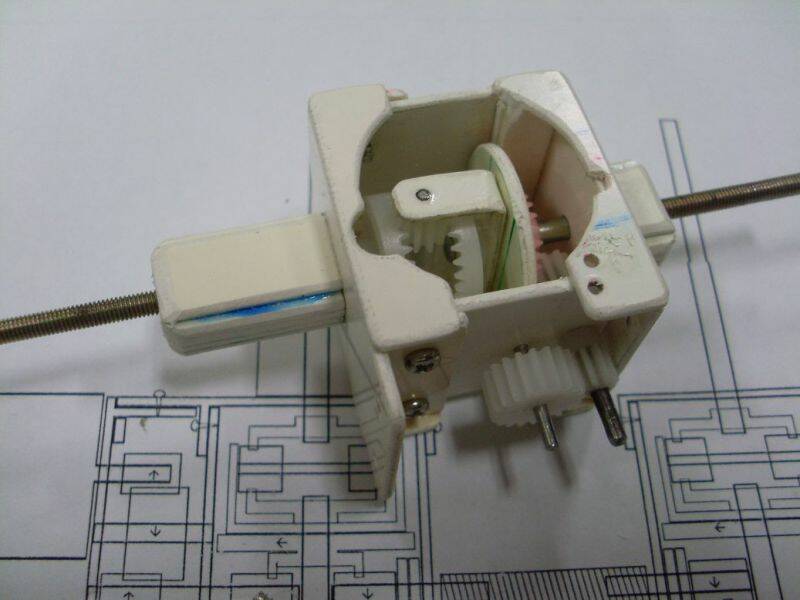

近照一張

外型醜醜,組合完成

與馬達座合體

近照,底圖為1:1設計圖

簡化,沒有設計成傳動軸方式

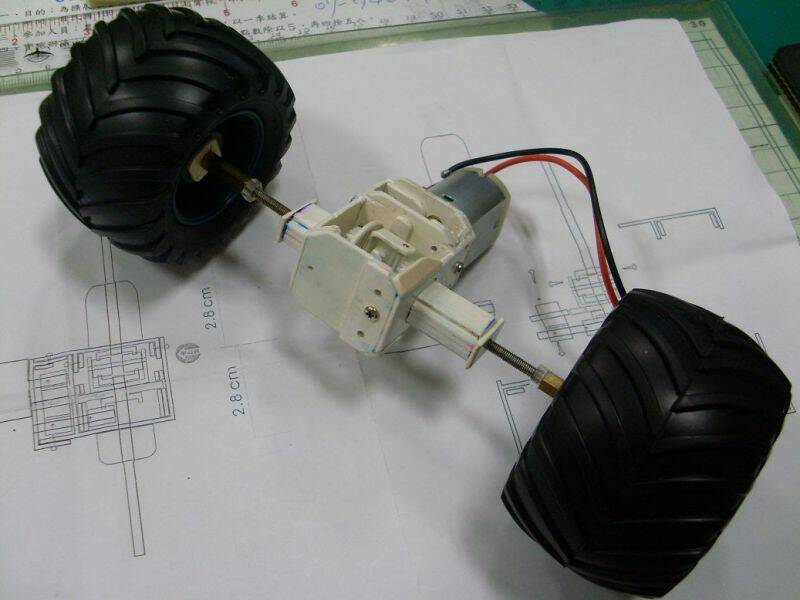

再修,補新圖

發現扭力不夠,想更改設計

[ 本帖最後由 youngwha168 於 2011年10月17日 01:00 PM 編輯 ]

hji · 發表於 2011年9月29日 06:33 PM

不可思議阿
請問變速箱材質是塑膠嗎?

youngwha168 · 發表於 2011年9月29日 08:09 PM

都是1mm膠板製成
先裁切在以硬質膠合劑黏妥
最後以螺絲固定,方便拆裝及維修
模型車改車用,所以膠板製成,應可應付

gao · 發表於 2011年9月29日 09:05 PM

太利害的手工,讚..................

newandy00 · 發表於 2011年9月29日 11:28 PM

我很懷疑這是"人"能做出來的
大大真神人也

技嘉 · 發表於 2011年10月15日 07:26 PM

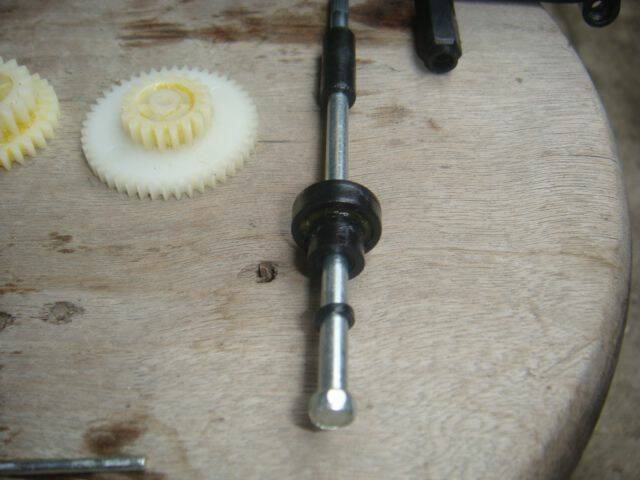

請問像這個差速齒輪跟輪軸的六角形有磨損要如果合解決咬合問題 ?
