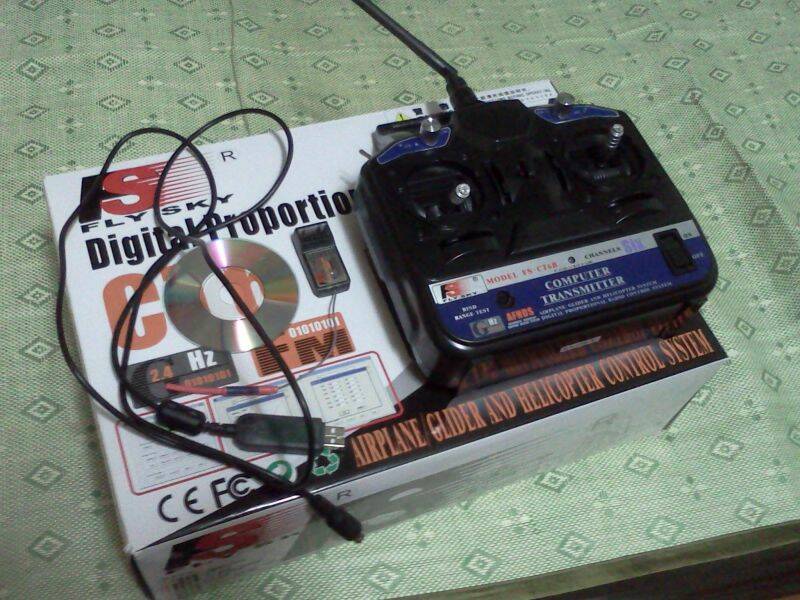

九成新!盒子都在~
本來要買來玩飛機，但是飛機不會飛~"~ 飛兩次就放棄，還是玩玩攀岩車就好...
飛機已經賣掉，現在賣六動2.4G遙控~
此款有大小動 混控 最大角調整等功能(電腦上做設定)
1、
CT6 2.4G 六動搖控器 配置說明書
在軟體畫面最上方可 即時顯示CT6發射機每個通道的數據
system option(系統選項)︰
A, user ----- 讀取CT6發射機裡面用戶的設定（CT6能夠儲存4個不同用戶的設定）
B, setting ----- 設定當前使用的pc串列埠（注意，軟體不支援大於com9的串列埠）
C, help ----- 公司訊息
D, save ----- 用戶設定的參數儲存到檔案中
E, open ----- 將用戶的參數設計檔案下載到CT6 (如果您是要將參數覆蓋至用戶3的參數，您必需先在user裡面選擇user3 ，然後再使用open下載檔案)
System Setting︰
A, EndPoint ----- 舵機最大角度調整
最左邊表示相應通道舵機正向轉動的比例（範圍從0 - 120）
最右邊表示相應通道舵機反向轉動的比例（範圍從0 - 120）
選擇ok，儲存當前設定並退出設定; CANSEL, 不儲存並退出設定
B, reverse ----- 舵機轉動方向的調整
右邊的選項打勾時，表示是舵機的轉動方向與當前相反。
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
C, subtrim----- 記憶微調
、
右邊的數目表示當前通道的偏移大小
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
D, DR----- 大小動的設定
DR能夠調整Ch1,Ch2,Ch4的動作大小，
中間的方框表示相應通道的DR關閉時的動作比率
最右邊方框表示相應通道的DR開啟時的動作比率
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
注意︰ DR的設定必須搭配SW A或SW B 。也就是說，當設定好DR後，必須在SW A或SW B的設定中選擇DR。
E, stick ----- 左右手切換設定
CT6 包含四種操作模式
Model1 ------ 右手︰左右是副翼，上下是油門
左手︰左右是方向，上下是升降
Model2 ------ 右手︰左右是副翼，上下是升降
左手︰左右是方向，上下是油門
Model3 ------ 右手︰左右是方向，上下是油門
左手︰左右是副翼，上下是升降
Model4 ------ 右手︰左右是方向，上下是升降
左手︰左右是副翼，上下是油門
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
F, thro cuv----- 油門曲線設定
Model : 選擇需要設定的模式（NOR 正常模式 ， ID 特技模式）
EP0-EP4 對應模式下的曲線,五點的值
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
注意１︰如果SW A或者是SWB沒有選擇nor/id, 那麼系統使用nor下的曲線。如果是選擇了nor/id, 那麼，開關往後撥，表示是nor, 往前撥表示是id
注意２︰ARCO模式不包含這個功能
G, Pith cuv ----- 螺距曲線設定
Model : 選擇需要設定的模式（NOR 正常模式 ， ID 特技模式）
EP0-EP4 對應模式下的曲線,五點的值
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
注意１︰如果SW A或者是SWB沒有選擇nor/id, 那麼系統使用nor下的曲線。如果是選擇了nor/id, 那麼，開關往後撥，表示是nor, 往前撥表示是id
注意２︰ARCO(飛機)模式不包含這個功能
H, Type -----CT6發射機的機型選擇
CT6 包含三種機型選擇，ARCO ---- 飛機模式、Heli-120 直升機、Heli -90 直升機、Heli - 140直升機
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
Ｉ︰ Afr ----- 直升機傾斜盤設定
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
Ｊ︰Mix ----- 可編程混控功能設定
1、Mix num: 選擇那一個混控功能 {系統可設定三種混控條件。如上二圖的二種混控條件，可適用三角翼。CH1左副翼可差動控制右副翼CH2升降舵; CH2升降舵(右副翼)可同步控制CH1左副翼}
Source: 選擇混控功能的輸入通道（CH1-CH6, VR A, VR B）
Des: 選擇混控的輸出功能(CH1-CH6)
Uprate: 選擇正向的混控比例
Dnrate: 選擇反相的混控比例
Switch: 混控功能的啟動開關(SW A/SW B/ ON/ OFF )
SWA/SW B: 表示使用SW A或是SW B的開關來選擇混控功能的啟動、
On: 始終打開
Off: 始終關閉
2、
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
3、
Switch program
A, SW A ----- 編程開關A 的功能
Null: 不使用開關a
DR: 開關A作為大小動啟動功能
NOR/ID: 開關A作為特技開關（直升機模式下，才有這個功能）
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
B, SW B ------編程開關B 的功能
Null: 不使用開關A
DR: 開關A作為大小動啟動功能
NOR/ID: 開關A作為特技開關（僅僅是值升機模式下存在這個功能）
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
C, VR A -----編程旋鈕A 的功能
Null: 不使用開關a
Pithadjust: 調整pith的偏移（直升機模式下，才存在這個功能）
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
D, VR B -----編程旋鈕B的功能
Null: 不使用開關a
Pith adjust: 調整pith的偏移（直升機模式下，才存在這個功能）
4、
選擇ok，儲存當前設定並退出設定，CANSEL, 不儲存並退出設定
|
