小Q再改造，這次穿上1/16的大衣『6/28，40樓更新完結』

rickjan65611

自從上次的miniqlo小改了金屬悍馬HX後，玩了一陣子，因為金身實在太重了，原廠馬達瞬間不告而別，之後隨即興起了將動力升級無刷。
就在某一天在沒屋頂的看到這台1/16的悍馬遙控車，看了看尺寸，好像也可以拿來給小Q穿哦。

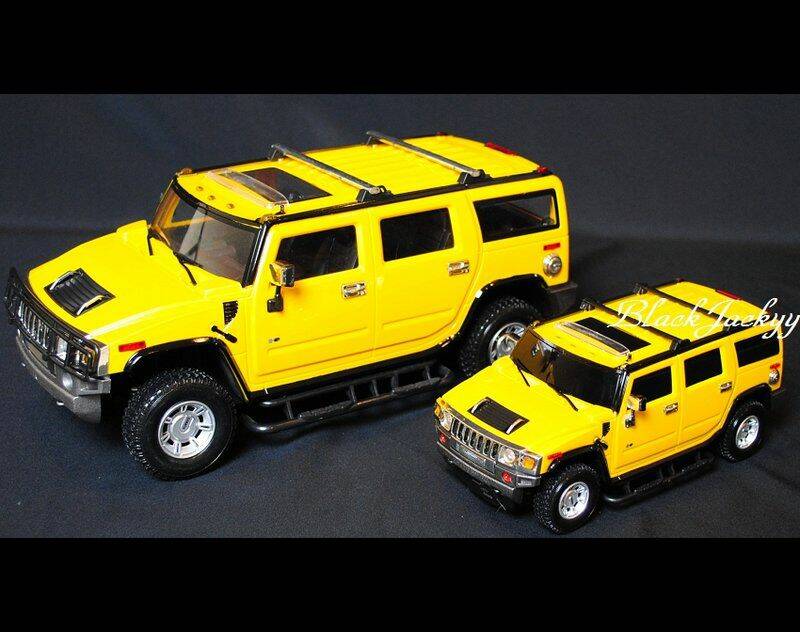

後面大台的為1/16的，圖片為賣家所有～

牽車回家後，把玩了一下，就整個給他分解了......出廠馬上殺肉
接著就先在厚紙板上畫龍骨的尺寸及樣式，折一折比對一下跟內裝底座適不適合。
經過一兩次的修正，就直接描在公司不要的樣品鋁版來做了。
鋁板龍骨跟內裝底座組裝看看，還蠻合身的～


傳動馬達一起上去合，把內裝需要修整的部分標記起來


內裝底部部分修整，以利動力安置

底盤組裝，將前後傳動、避震、伺服、拉趕都調整一遍，抓到正確的位置。

龍骨之後要來給他噴個漆，不然感覺好破舊





再來裝上輪子，測試看看避震做動會不會干涉





指非挺！紙盒！！跟車殼組合看看，輪子跟輪弧之間的距離，還有軸距有檢查一下
順便測試一下全車重量的扭腰狀況


前輪


後輪


接著就是搞定那超長的後傳動軸了，後傳動軸原本想利用RO的矽膠管來做延長，但後來發現，因為長軸距，在快速轉動的時候，必須注意剛性與是否夠直。而矽膠管很難讓他達到完全直挺挺的狀態，如果用他來做延長的話，必定出現傳動軸偏心抖動的狀況。後來選擇了鋁管來延長傳動軸，一求動力不傳輸不流失，二求避免抖動狀況發生。


裝上大腳輪看看，果然輪子大比較霸氣

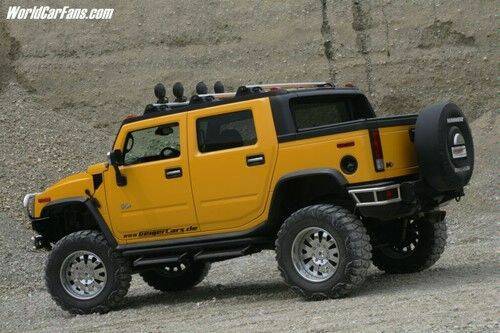

後來上網找了些照片參考


想了一晚，就動了手術了，現在等造型補土來再做整個車殼改造囉





------------------------------------------------------------------------------------------------------------------------------------------------------------------------
7/28進度
今天補土來了，因為說明上面寫著操作時間兩小時，且在室溫26/28度作業為適當。
所以就先把車頂跟C柱做結合跟修補。

原本H2休旅版的後箱，因為要保留後車頂上的造型，所以將分解下來的後段車頂，移植從B柱後方開始的車頂。
C柱也是拆解往前移到跟後門的邊上。

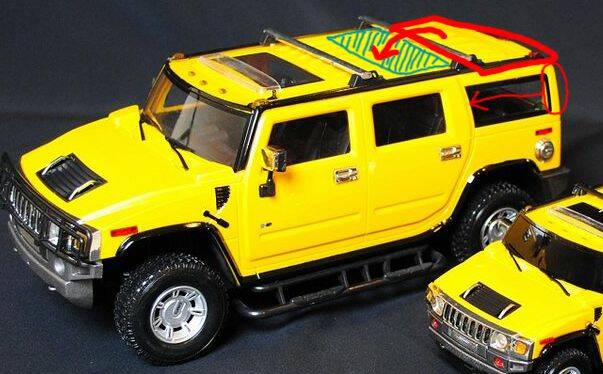

大致示意如下



先做定型跟修補



C柱跟車頂固定時需要不斷的調整位置





大致上先抓出一個樣子





順便處理了大腳匡裡面空空的問題



什麼看不清楚？在看仔細一點



江！江！是六活塞耶



目前車體的圖，今天回家應該就可以開始打磨車體了



------------------------------------------------------------------------------------------------------------------------------------------------------------------
8/1進度，新增試車影片、底盤平整化

今天裝上車殼試跑了一下，結果剛開始沒多久，就被我女兒追的滿場跑，最後因車速過快，衝下邊波，失控後翻車！




不過跑起來路面高低落差的反應還不錯～

在試車的過程中發現，有時候有些地形會去卡到龍骨和底盤間的空隙，所以趁假日早上把底盤做了平整化。

中間藍紫色那塊一方面加強龍骨的結構，一方面避免突起障礙物去頂到馬達或傳動。


兩側銀色的是把馬達與電變的線組收納在下面，避免障礙物去勾到線組。


看一下底盤離地的空間


測試一下高低落差






從前面車底看


車殼的部分，就持續的打磨、補土、打磨....把型修整好





-------------------------------------------------------------------------------------------------------------
8/10更新

這次進度是在思考鋰電放置的位置，原本想說丟車裡固定在內裝就好，但是又覺得說每次要換電池就要拆車殼真的很沒效率....

所以就把引擎蓋跟車體分家了...


為了能夠順利以像真的方式打開引擎蓋，所以自製了引擎蓋的鉸鍊


為了讓鋰電能夠順利的放置在引擎式的空間裡，也一起把車架向外擴張，調整寬度好讓鋰電放進去


因為原本保桿是固定自引擎蓋上，如果要讓引擎蓋開啟的話，保桿就必須固定在車架，所以又做了一個架子來固定保桿


引擎蓋開啟樣式假組


蓋起來看看密和度與車殼距離


看有點歪歪的，喬一下角度


整骨後，完全平整，再用兩顆強力磁鐵吸附固定就完成啦


恩，差不多了，明天再來做前LP的下護板

------------------------------------------------------------------------------------------------------
8/22更新
這陣子事情比較多，每天弄車的時間只有一點點，所以進度也只有一點點一點點的前進....

這陣子把燈光的部分做起來了，前面大燈*2、霧燈*2、後車頂燈*3、煞車燈*2、後霧燈*1，之後想在追加車頂探照燈*4

後車頂燈找到這種方形的LED，不會太亮還蠻適合當小燈的


使用克難工具固定焊接


中間就沒拍到，手忙腳亂的......最後只拍到了這個


車殼噴上補土，再繼續打磨...





車殼也上漆了，接著把車燈的線路整理整理，線路整理好才有好空間



車身組裝測試、燈光測試


恩...看起來很不錯

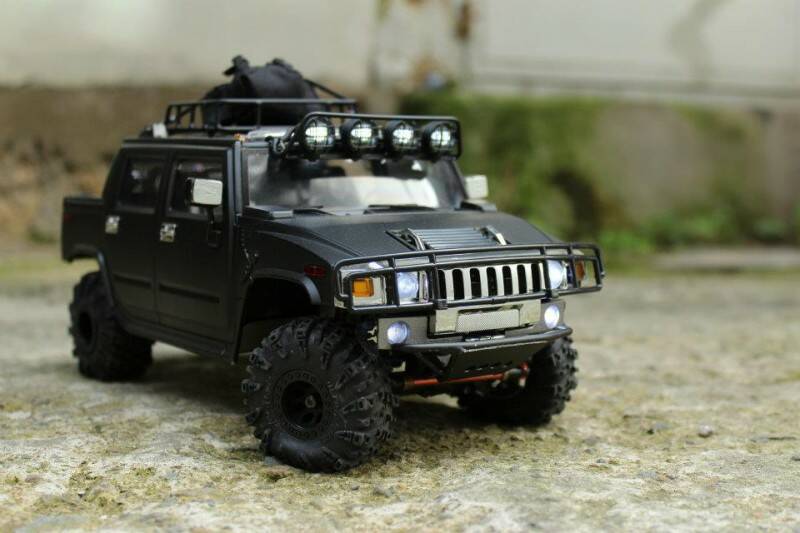

消光黑的悍馬，總是有那麼一點凶悍與沈穩




還是要來一下落差


現在車身上的小零件還沒處理，接下來就是開始找其他細部的零件囉～
我想這台悍馬會是我的新寵～
謝謝大家的支持～

40樓更新完結！！感謝大家收看！
