車殼分享-賓士C25 完成照在12F

新手一隻

上次6/19夢時代 楠人盃甩尾賽時看到的車殼
http://www.rctw.net/data/attachment/forum/month_1107/20110711_497fd1af39d5e0aad0daxTWgbL1KEQnC.jpg
(轉址照片
覺得外形不錯就去買一個回來做XD

這次定位在練習殼 所以做的比較間單

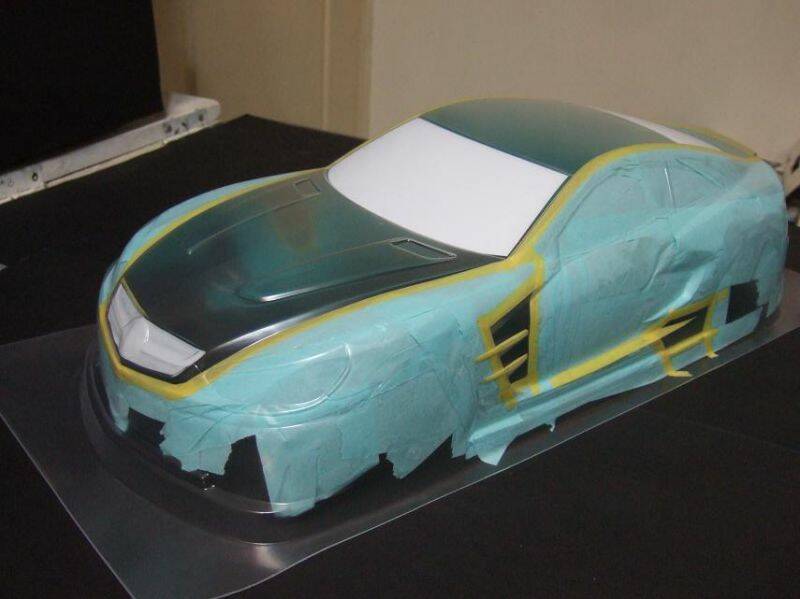

遮蔽貼
無腦遮蔽法@@

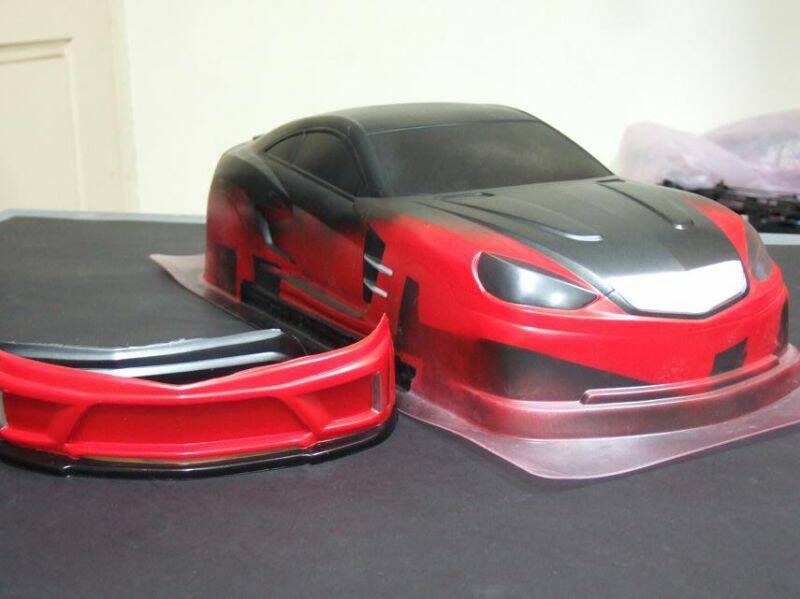

本體噴漆完成


前後保桿   車窗邊條外噴消光黑


假組

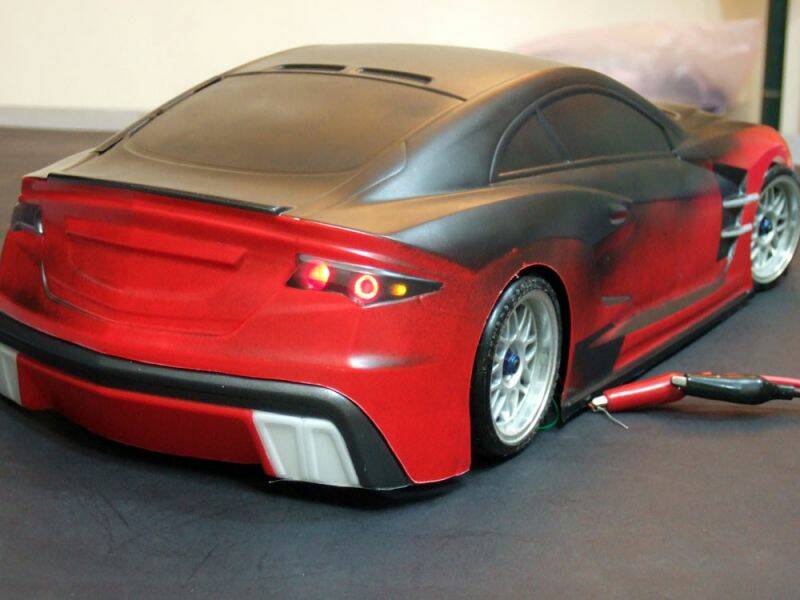

車燈假組

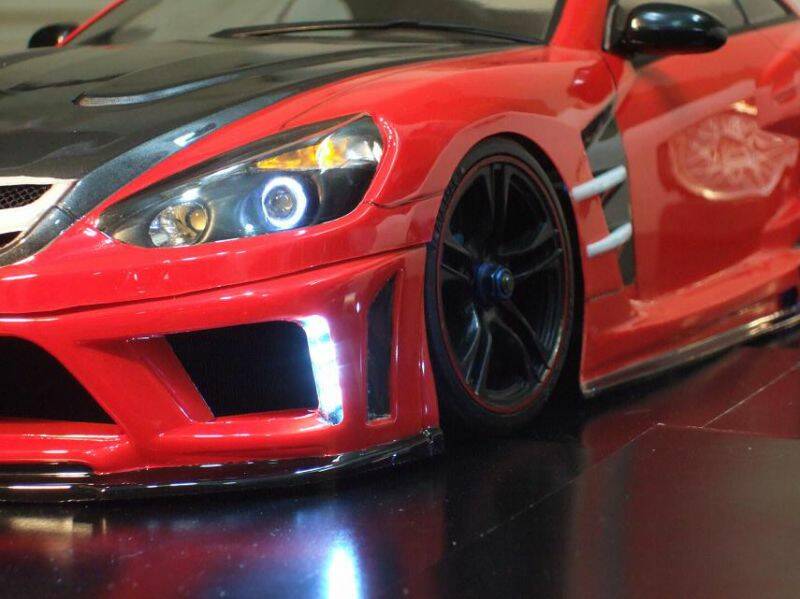

整體照




車殼程序規劃

1水洗
2遮蔽
3噴漆1   (PS23
4分色
5噴漆2   (PS60
6分色
7噴漆3   (PS1
8噴漆4   (PS5
#20%
9外噴    (PS5
10外噴燈殼 (PS5
11切邊
12車燈假組
#40%
13電路#60%
14電飾安裝(配重
#80%
15裝飾品(氣霸 後照鏡 外掛空力套件
16細節修正(挖空力 安裝網子
#90%
17內裝
18默線&貼紙
19車殼固定

      燈種類         數量         驅動方式(電阻
大燈    暖白1w      x2          30
光圈    白T10        x2          47
遠燈  黃金光5mm  x2          47
尾燈    紅T10        x2           61
尾圈    紅T10        x2           30
到車燈  白3mm    x2           暴閃
裝飾燈  紅smd     x2          快閃
霧燈    白3mm      x8          暴閃
排氣管  黃3mm    x8           12
方向燈  黃3mm    x4          慢閃
                     總數 34 顆LED  !!

把程序整理起來才發現...
原來車殼這麼複雜QQ

[ 本帖最後由 新手一隻 於 2011年7月18日 06:18 PM 編輯 ]

ilonely1003

不是都用酒精擦麻=  =

Vinta

呵呵~
看到是大大的發文, 就事先準備墨鏡了~~~
所以這次"比較"沒有被閃到~~~ XD

每次都會被大大的車燈閃
閃到快瞎了...... (@ @)

這篇就先做收藏囉~~~
接下來想自己坐車殼時參考參考~~~

吳瑞政

滿期待小周做D1殼!

Aken

期待完成品!我功力有你的 四分之一 就好囉...=.="

小誠

哇ㄛ........小周大你分析出車殼的製作流程及燈飾細節交代的清清楚楚.真不愧是神的境界.......
