請問PL8 充電分壓版用法?

benjamin5168

剛跟飛友購買
pl8用---充電分壓板(一次充4顆電池)有保險片的

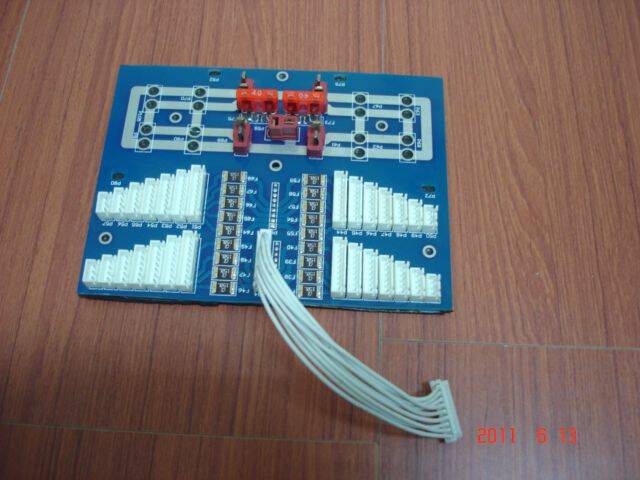

如圖
請問該如何使用?
原本插法是用 12AWG充電線直接接電池 再接原廠分壓板
那用這個要怎接勒?

cheng0825

你先把PL8上面的12AWG的那條線插在這塊版子上面中間的那個T插,就是唯一跟別人擺放方向不一樣的那個T插就可以了,另外平衡的接頭也要記得插到PL8上面

benjamin5168

我發現到 我有請賣方幫我改 XT60插頭

並沒有發現跟別人擺放方向不一樣的那個插頭 4組都是 平行的

另外平衡的接頭好像跟PL8的接頭不一樣耶!

怪了!

cheng0825

你版子上面的T插不是左邊兩個.右邊兩個之外中間還有一個?就是插中間那一個,另外你的平衡插頭要插在原廠給的擴充版上面沒有辦法直接插在PL8本體上面

z4963

大大請注意連接XT60(T插)的白色金屬線是不是絕緣的，如果不是建議用絕緣膠布包覆，不然可是會觸電的。

benjamin5168

那應該是賣方 沒幫我焊中間的那個

晚上回家自己焊一下~請問正負極?

衡插頭要插在原廠給的擴充版上面 回家再測試!


z4963大大:您是說背面嗎?

整塊版子後面都是雙面膠黏住 應該絕緣

感謝各位大大解惑~
