FPV新手～通用型5.8G 視訊系統

yada2222

最近福德掀起一波多軸+FPV的熱潮，我也開始玩玩看FPV，
礙於有車有飛機，還沒確定要玩哪一種，就先買了Hobbyking的
5.8g 200mw FPV Wireless AV Tx & Rx Set ＋    1/3-inch SONY CCD Video Camera (NTSC)

因為要通用於各種載具，所以就打算把發射，鏡頭，電源完全整合跟獨立，
這樣安裝在各種載具都很方便，也可以快速更換。

所以就搞成這樣，找一個塑膠盒，把全部東西裝進去，外殼上大力膠帶補強。
底部用魔鬼氈固定於各種載具，可能另外上膠帶補強



天線是比較麻煩的，所以要開口露出，本來想開正上方，不過開正上方，
天線角度就不能調整，撞到也沒緩衝的空間，所以開側邊。




內部打開的樣子，5.8g發射，鏡頭，3S 500mah電池，其實空間還有很多，
就當作外來擴充OSD，GPS，更大的電池的空間。




5.8g接收，我用比較省錢的方法，買台幣$200的USB 視訊擷取卡，把NB螢幕當顯示器用





14"寬螢幕的效果還不錯，但是有一個小問題，送的擷取軟體，觀看畫面無法全螢幕，
我找不到適合的可全螢幕預覽跟擷取的軟體，目前用Kmplayer撥放器來其實觀看畫面，
但是就無法錄影，除非另外開一個錄製螢幕畫面的軟體來錄製，不過這樣比較耗資源。




另外一個問題就是鏡頭的視角很窄距離80cm，居然只能看到寬約60cm的畫面
鏡頭放在前方垃圾桶畫面如下






看來要找鏡頭來更換.....
另外關於這組發射器跟CCD的安裝方式，對於Hobbyking很不滿意，
居然沒任何說明.....

特別是下方那陀黑紅白黃綠的線，沒任何說明，根本不知道怎們安裝
連產品下方的討論都也錯誤答案，
正確的安裝方法在這邊
http://www.foxtechfpv.com/58g-500mw-long-range-8ch-txrx-p-246.html

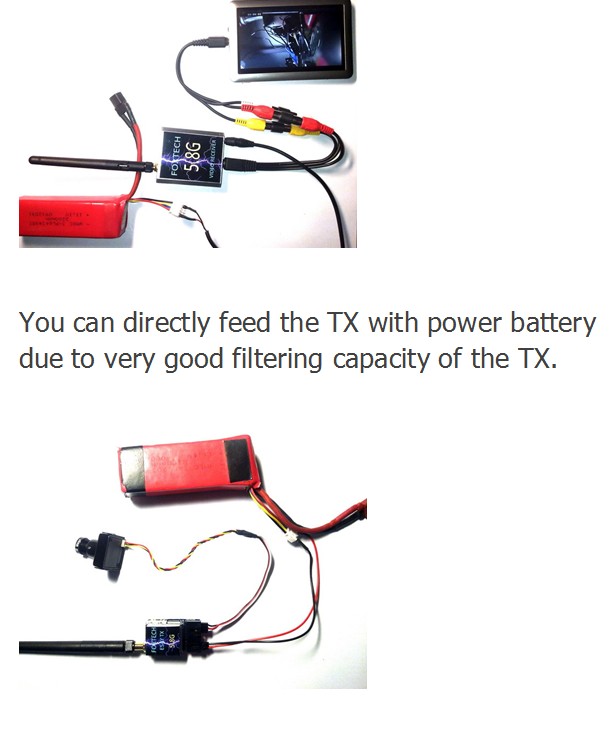

不過有一點比較奇怪，這邊的圖示，電源通過發射，在連接到CCD的黑紅黃三條線中，
原廠的說明黑色跟紅色是電源，不過我實際測量並沒有電壓，所以沒辦法像下方圖示的安裝。
而是發射模組的JST接頭跟CCD的JST接頭並聯，在連接電池。



Yada Blog

[ 本帖最後由 yada2222 於 2011年5月19日 01:45 AM 編輯 ]

鯊魚罐頭

阿達真的是在拼經濟了
又敗新貨了

relliklin

注意散熱~~~

yada2222

散熱的部份搞定了，塑膠盒鑽了滿滿的孔。
發射散熱變塑膠膜拆開，塑膠盒開方孔，整個外漏。

eriqyen

請問CCD攝影頭可以改成GoPro HD這種高畫質的攝影機嗎？

yada2222

原帖由 eriqyen 於 2011年5月20日 01:05 PM 發表
請問CCD攝影頭可以改成GoPro HD這種高畫質的攝影機嗎？

可以的，福德有兩台Gopro空拍FPV。
