金屬誘導輪

rotus

先量好所需輪軸的長度
材料材質為 SUS304 管直徑為1/4吋(6.35mm) 管壁厚度為1.2mm


.

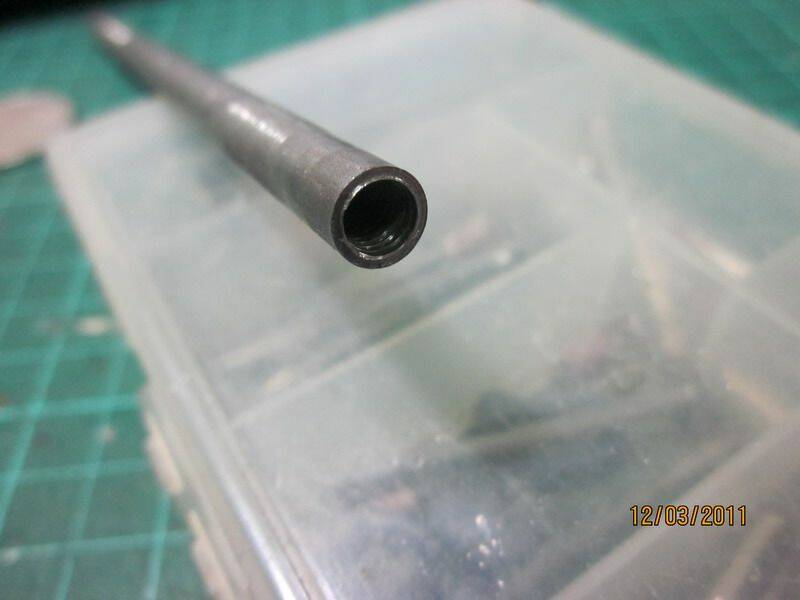

管端面修平,攻牙

.
繼續攻牙


.
合上螺絲

.

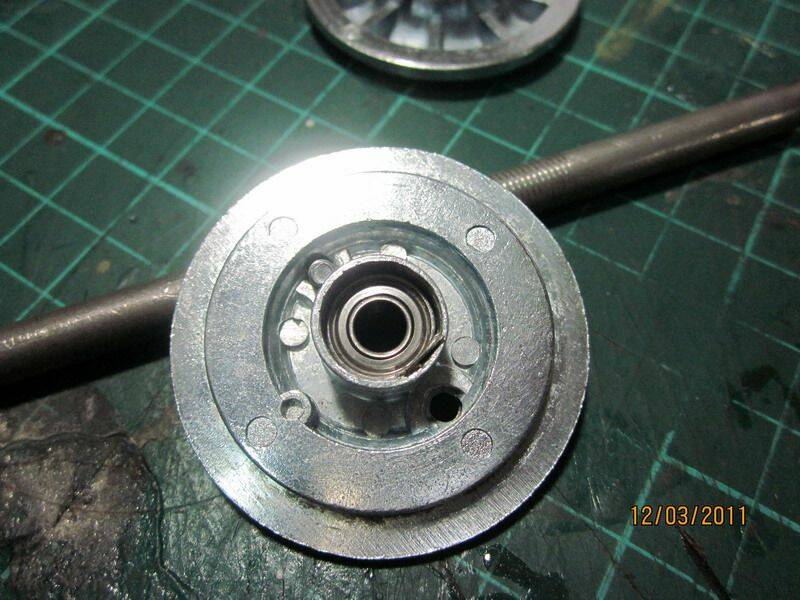

將誘導輪擴孔到10mm-0.05(原本9.75)軸承為10mm*5mm*5mm有蓋,...壓入軸承

.
套入5mm*1/2"螺絲

.

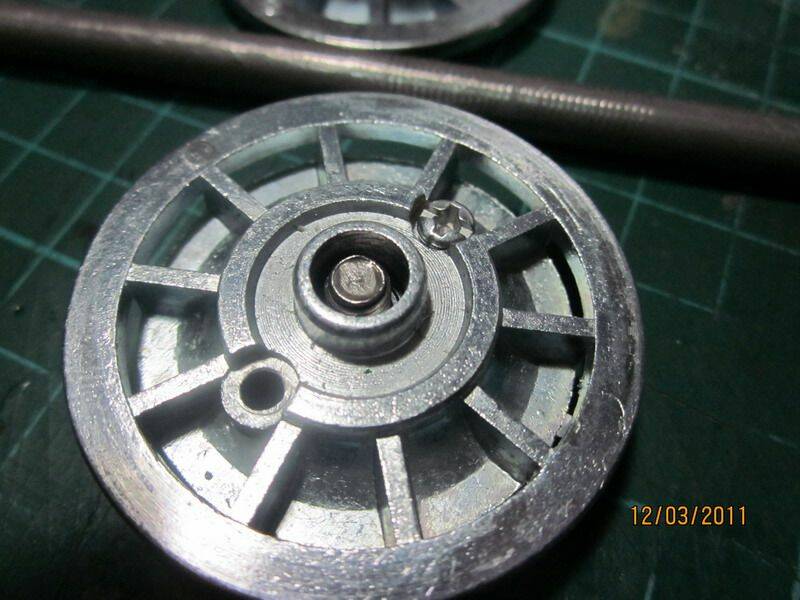

將誘導輪組裝好

.

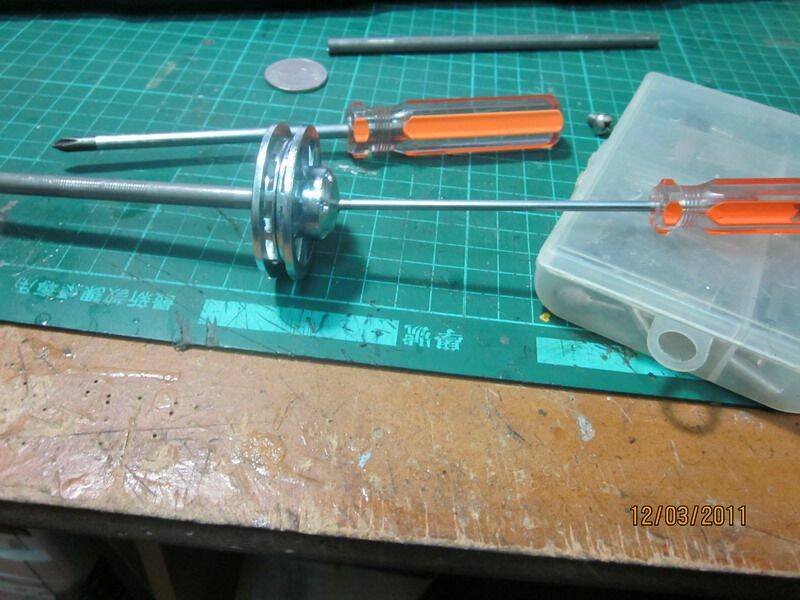

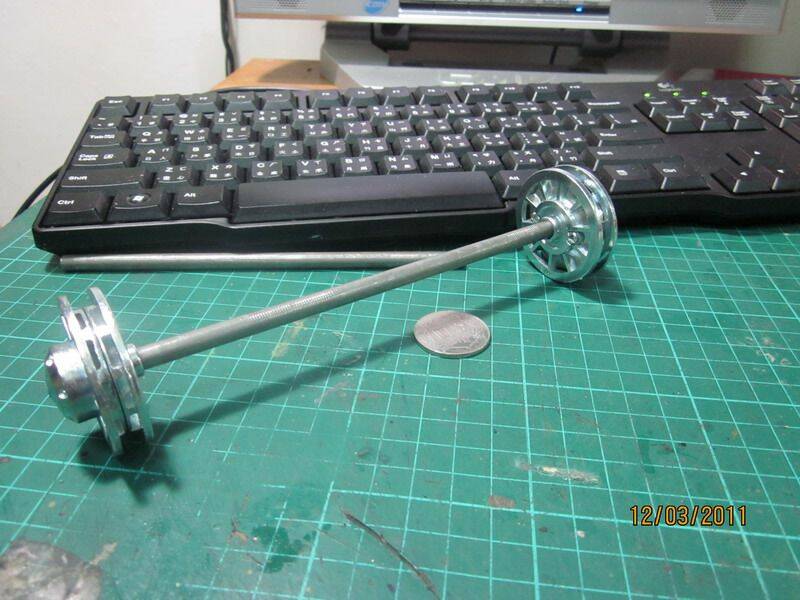

鎖上輪軸測試測試!

.
今天就先到此,改天再做囉



[ 本帖最後由 rotus 於 2012年6月29日 10:26 AM 編輯 ]

cheong

thank you share

gnh9h88

期待R大,試車報告.誘導輪的問題一直困擾我很久.

rotus

原帖由 gnh9h88 於 2011年3月13日 03:17 PM 發表
期待R大,試車報告.誘導輪的問題一直困擾我很久.

先前是在塑膠誘導輪加軸承,不過還算是穩固,誘導輪不會虛晃,現在做的是換成金屬誘導輪及多了一支車軸穿到另一輪,更穩固了

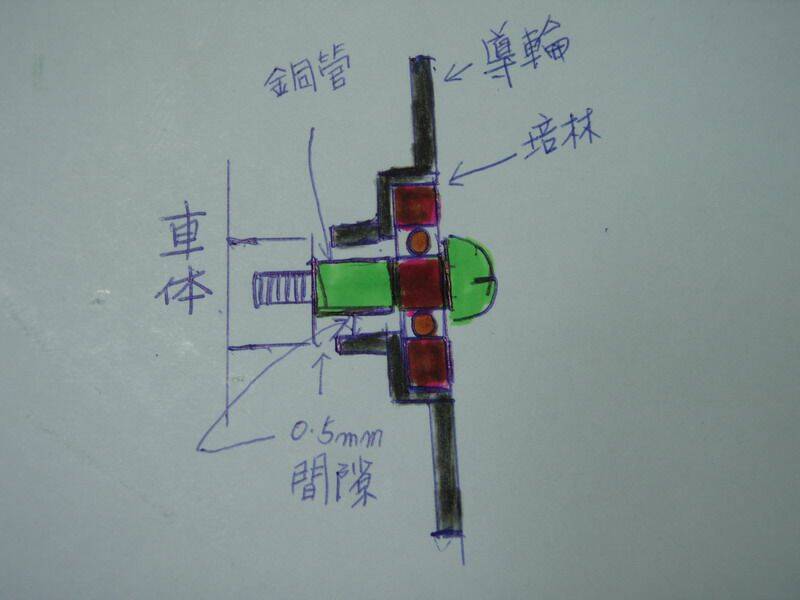

下面照片是以前改的(塑膠輪)

[ 本帖最後由 rotus 於 2012年6月29日 10:27 AM 編輯 ]

av_inn

ROTUS大大~~您這車軸~~是否相互往車外延伸至導輪~~而非車軸只在車體內的

rotus

原帖由 av_inn 於 2011年3月13日 09:21 PM 發表
ROTUS大大~~您這車軸~~是否相互往車外延伸至導輪~~而非車軸只在車體內的

是的!直接連到導輪,所以在切材料時要仔細量過所需長度在切軸長
