下面是功率放大器的介紹 全新未用 多買來分攤運費
72Mhz 第三代功放，在二代的基礎上完美支援PCM PPM ,完美相容Futaba,天地飛，Esky 等有類比口輸出的遙控器。( 天地飛只能用PPM不能用PCM ， JR的只能用PPM,配合專用的資料線)<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

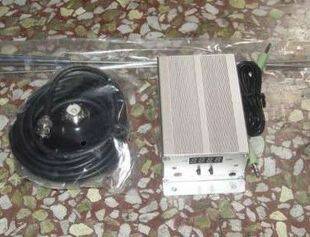

全套配置: 三代功放主機 + 3.5mm音頻轉接線 + JR專用PPM資料線 + 72Mhz專用發射天線(3米Q9饋線吸盤) + 3S轉DC電源口
72Mhz 三代功放(免遙控晶體，高頻頭,可調功率，頻率，直接類比線輸入!) ，完美支援PCM PPM.
此功放不需要遙控器的高頻頭和晶體，自帶頻率合成器，只需連接遙控器的類比線到功放即可，配合專用的72Mhz發射天線, 12V直流電壓輸入 ( 汽車電瓶或3S鋰電, 滿功率最大電流只有1.6A) 頻率71-80mhz 連續可調，螢幕顯示頻率，功率0-7W連續可調 !
使用Futaba 二次變頻PCM接收機如: 149dps 319dps 功放7w的功率可以空中 25KM 以上的穩定遙控距離！！！
使用二次變頻的PPM接收機如大金鷹 , 功放7w的功率可以空中 15KM以上的穩定遙控距離 !!!
實際使用參考功率 :
肉眼普通飛行 1W 功率
FPV 5KM內飛行 3W 功率
FPV 10KM 內飛行 5W 功率
FPV 15KM以上飛行 7W滿功率
功放技術參數(專業儀器測出):
無載波頻偏 0.887Khz(天地飛是3K,Futaba 1K)頻率偏移肯定是越小越好
3S滿電功率(4.16x3) 7W
正常功率V (4.00x3) 6W
3s 功率 (3.80x3) 5W
7W滿功率通過饋線後實際輸出 6.5W以上
開功放10分鐘，頻偏無變化,功率無變化，穩定
頻譜顯示，除無法避免的倍頻外(如144mhz,216mhz等),其餘頻率很乾淨，不會干擾其他頻率
天線參數:
天線中心頻率: 72.5mhz
天線帶寬: 10mhz
天線駐波(72.5mhz):小於1.2
天線最大承受功率: 80w
天線形式: 豎直全向式
使用方法: 天地飛等3.5mm音頻類比口直接連接功放，Futaba的方口插上方口轉3.5mm音頻口即可(模擬器的方口轉接線), 同理，Esky的圓口也插上圓口轉接頭即可)
使用注意:
1.請仔細檢查自己的方口，圓口轉接線是否會鬆動，接觸不良(飛模擬器測試)
2.必須先連接好天線，才能打開功放電源!
3.功放天線儘量遠離視頻接收天線，5米以上.
4.近距離飛行時儘量別使用大功率，具體方案請看前面距離和功率對應表.
