改裝DX6i背光源

24214469

因為找不到背光模組所以拆華科爾2402上面的.只需要把裡面的正負極解焊就可以卸下來了
還有兩顆電阻也要解焊.在並聯接在正極.DX6i原本的面板固定夾溝槽修一下
就放的下背光模組跟顯示面板了.固定就靠那4支螺絲固定.所以千萬不能鎖到底否則面板會破裂


[ 本帖最後由 24214469 於 2011年2月13日 11:49 PM 編輯 ]

CORD

看起來好實用喔!
大大請問有沒有教學圖可以看阿@@
我也想改改看!

24214469

原帖由 CORD 於 2011年2月13日 11:49 PM 發表
看起來好實用喔!
大大請問有沒有教學圖可以看阿@@
我也想改改看!

這兩支遙控器都很好拆.不像2801就要大工程了...
唯一要注意的就是""背光源模組+面板要鎖回去的時候""一定不能全部鎖到底..其他的相信我都很簡單

xyz2345672003

厲害~實用的改裝 感謝分享!!!

胡大俠

dx6i開機之後都會一直亮著嗎?能不能跟2801依樣一段時間沒用就能自動關燈?感覺有背光很耗電,我的2801都把燈關掉不用

24214469

原帖由 胡大俠 於 2011年2月14日 05:46 PM 發表
dx6i開機之後都會一直亮著嗎?能不能跟2801依樣一段時間沒用就能自動關燈?感覺有背光很耗電,我的2801都把燈關掉不用

我是另外弄一個開關.如果要更完美一點可以參考這些資料

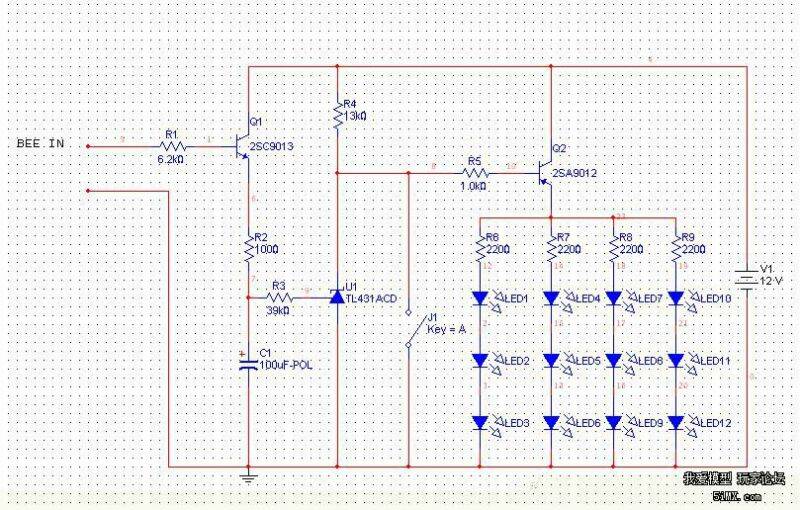

從蜂鳴器那裡引出一條背光控制線，並按下圖製作“3分鐘延時熄滅控制器”。

電路工作原理：
BEE IN接控蜂鳴器，因操作控的各功能開關時，蜂鳴器均會發出聲響提示，鳴響時對地有12V的脈衝電壓，故可利用這一脈衝作為觸發信號。 控與增加的背光電路接線板之間的接線，也只要接電源正、負和控制信號
三根即可。
蜂鳴器那裡的脈衝電壓觸發Q1導通，電源對電容C1充電，兩端電壓迅速地充至11.3左右。 當電容兩端電壓高於2.5V後，便會使U1的G極也升高到2.5V以上，U1的A、K極 導通（U1導通後的A極對地電壓也為2.5V） ，三極管Q2也跟著導通，LED被點亮照亮顯示屏。
當脈衝消失後，Q1截止，電容C1開始放電，兩端電壓將從11.3V逐步降低至2.5V以下後，Q2將從導通轉換到截止狀態，按圖中的元件參數製作控制電路的話，LED大約點亮3分鐘後熄滅，屏幕恢復到初始模樣。
再次操作控，只要蜂鳴器再次發出響聲，屏幕將被再次點亮。
圖中的J1，是根據控主之要求加裝的常亮、延時熄滅選擇開關。 接通J1，開控後背光將不會熄滅。

資料來源:http://bbs.5imx.com/bbs/viewthread.php?tid=387579&page=1
