我的新版動力小雀鷹機組裝完成

huch007

我的新版動力小雀鷹終於完成了，也順利完成首航了；全機採電熱絲線切割而成。

主翼的副翼翼根切掉3公分，以讓副翼閃過機身




主翼正面埋入3mm碳纖棒(玻纖棒)




主翼背面埋入5mm扁碳棒(扁竹片)，強化主翼強度

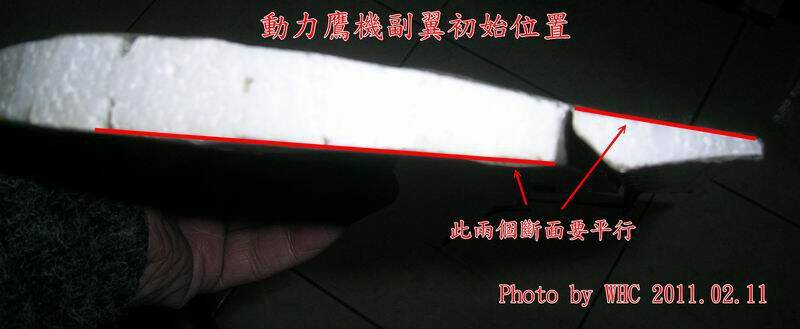

副翼沿著凹槽折出一個摺痕


貼上十字玻纖膠帶，讓副翼擺動更靈活


副翼背面用砂紙修飾一下


主翼的前端與後端，與機身接觸面裝入扁竹片，可避免橡皮筋綁住時所造成的凹陷現象


副翼背面也貼上玻纖膠帶補強，部分貼就好，不用全貼


主翼加工已完成


貼上opp膠帶強化




機頭三方補上玻纖膠帶補強，內部並塗上保麗龍膠加強



機身也全面貼上opp膠帶強化，尾翼裝上；機身前方空間為電池&電變艙，後方空間為接收艙，兩方有挖洞連結


防火牆鎖上馬達時加上鋁十字座，可避免馬達高速運轉時所造成的共振而將防火牆振脫落


防火牆與機頭三方向貼上玻纖膠帶補強，內部並用保麗龍膠再粘實


機身與機翼接觸的地方插上碳棒，以做為與機翼組合時綁橡皮筋用


機翼內部埋入5mm中空碳棒


兩邊都穿入3mm碳棒，可做成可對拆式主翼


機翼組合


可使用玻纖膠帶固定兩邊主翼，或用普通膠帶黏在玻纖膠帶上，方便拆卸


主翼拆卸後的情形，只有短短50公分，相當方便收納


主翼背面靠近翼端約2/3處(副翼不算)挖洞，準備埋入9g伺服器


挖洞後與埋入伺服器情形


伺服器孔使用雕刻筆裝上砂輪棒研磨而成，沒有高溫產生戴奧辛的危險


伺服器的線埋入主翼凹槽，讓主翼表面更平順


裝上玻纖版割製的舵角片


伺服器拉桿


裝上拉桿，主翼施工完成


主翼與機身結合


可將伺服器的線完全埋入接收機孔內


結合完成表面完全不留線頭


小雀鷹組裝完成

嘟龍

阿正師的這架小雀鷹 很好飛 我自己也有一台 可快可慢 在雨鞋中隊中 也有不少人有喔

qoo829

太強啦..........怎一個讚字了得...........

ysh1606

我有買一台
機翼內部並沒挖5mm中空碳棒洞
二翼如何補強黏在一起?

huch007

動力雀鷹重點說明
電裝諸元：
1. 馬達 400s 2000kv
2. 電變 12A
3. 電池7.4v 850mah
4. 接收 斯盃創 6100e
5. 伺服 9g 左岸牌 * 2
6. 操控方式 三角翼混控
待飛中

背面裝伺服器位置(使用9g伺服器，扣除副翼，約在翼前端往後約2/3翼根長度)，當配重用，位置盡量往後

重心位置 (因屬前掠翼，所以重心約在翼前端)

重心位置2

機身電裝位置圖

翅膀做成可對拆式，方便攜帶

翅膀對拆後

動力小雀鷹飛行圖，老高同學第一次拍攝，有點暈請見諒
https://www.youtube.com/v/I76EXi_5lVg

原帖由 ysh1606 於 2011年2月12日 02:25 PM 發表
我有買一台
機翼內部並沒挖5mm中空碳棒洞
二翼如何補強黏在一起?

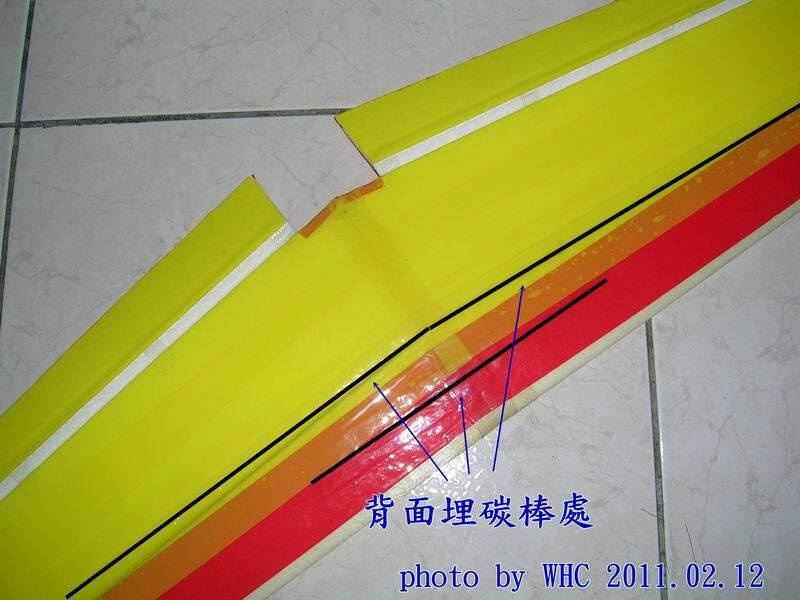

前天完成的小鷹主翼，請參考以下的圖
這樣的補強，通常機身xx爛掉了，機翼還完好如初喔！

[ 本帖最後由 huch007 於 2012年5月20日 01:22 PM 編輯 ]

ysh1606

你的意思是除原本已切好的5mm扁片 3mm圓棒外
機翼接合後雙面再補開一字型 5mm扁片
