請問一下引擎偏角問題

okimo

最近我翻開T-34說明書看一下
發現
在引擎偏角的地方
除了下偏角和右偏之外

說明書還標示一個

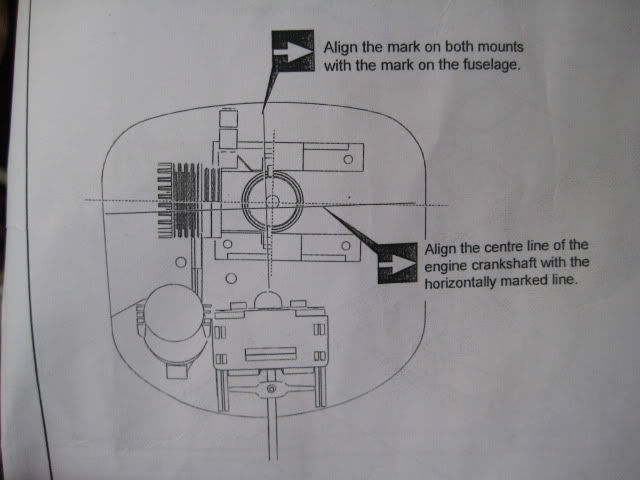

從正前方看的旋轉角如照片......


請問這個偏角的用意是???
各位在做機子時有做此偏角嗎?(裝2C  4C 有差嗎?)

relliklin

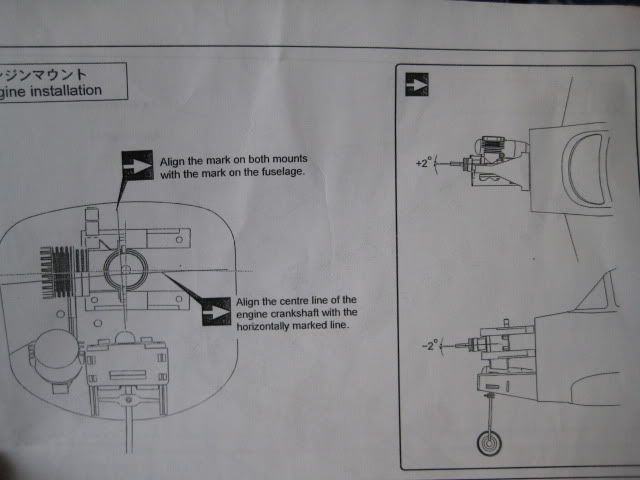

虛線中心點為原正常引擎曲軸中心位置
另這個實線中心點~就是在做完下偏2度與右偏2度後的位置!
沒有第三個角度

[ 本帖最後由 relliklin 於 2010年10月24日 09:08 PM 編輯 ]

不務正業

2樓的說的對 沒有第三個角度
那圖是示意在機身中心畫十字後引擎固定上去後引擎固定座跟曲軸與原先十字標線會因調整偏角產生的參考線

okimo

那我了解了  感謝2位飛友~~

james6677

說明書的第三角度,只是要讓排氣管不會擋道前輪而已沒有任何作用,只有2衝引擎會有此問題.

okimo

也許是要歪一個角度
才能把排氣管剛好在預設孔裡...
給他這樣的旋轉角 不會影響飛行性能..
