2010-10-15 PIC燈控LED 夜航機 新增飛行影片

SCPENG55555

2010-10-15 PIC燈控LED 夜航機最新版前幾天拿到一片小小的東西......這個好像檳榔攤在用的那個燈控..............搞看看..........
大小2.5cm * 2.1cm 機板重量3g
led電壓 自行搭配電阻 輸入電壓3.6v-40v
pic輸出 20pin 每pin 輸出電流 200mha 可接1-15顆 5-10mm led  預留2pin翼端跟尾翼爆閃用
led 閃爍由第5動播桿控制 或計時自動變換所有劇本可依 第五動 或 定時自動切換
增加更新
使用者可以用USB介面自行編輯LED閃爍時間跟變換
可以運用在航模 車模 汽機車上面





由左到右的點燈方式
自動切換=0,由遙控器手動切換劇本,取消定時切換功能,
此版本最多可規劃  劇本30 套 , 動作合計 1000 步.



RCLED 20線燈控編輯軟體
http://www.wireless.idv.tw/RCLED/rcled.rar
USB驅動程式
http://www.ftdichip.com/Drivers/CDM/CDM20802%20WHQL%20Certified.zip

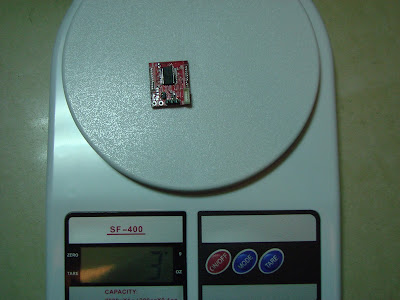

小小一片 只有3g


加上pin腳 +線組 好加工跟拆卸

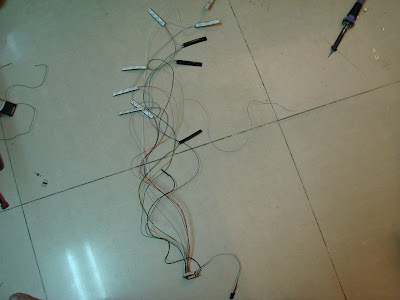

線材加工..............用現在很流行的燈條加工因為12v用3s剛剛好.........

像不像聖誕節用的燈..............................

用最近很流行的易飛星 來當白老鼠.......

這個是什 ........................?????

原來是側邊發光led 60cm 100多元 夜航好用喔

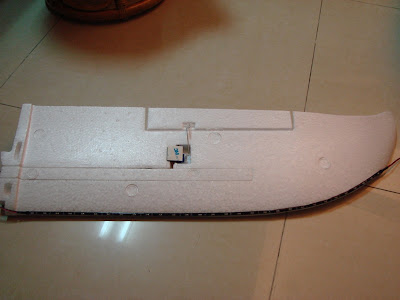

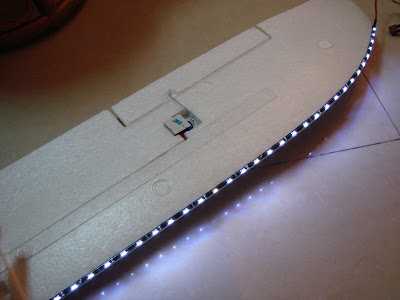

剛剛的聖誕燈 量好距離....黏上機翼....順便測試一下.....燈條有自黏貼紙方便多了

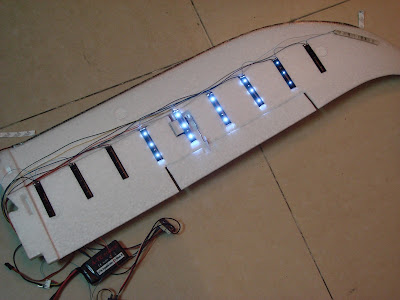

線路亂亂的 整理一下 貼平他.............在測試一下效果.......................


半邊機翼ok了..............另一邊機翼...................缺料中.............. ........續待

[ 本帖最後由 SCPENG55555 於 2010年11月22日 05:45 PM 編輯 ]

傘王弟

加油...
感覺很不錯...^^

yungten

彭大.......留一組給我

SCPENG55555

原帖由 yungten 於 2010年10月16日 02:48 PM 發表
彭大.......留一組給我[m17] [m17] [m17]

沒問題....但是要...........10月底才能搞好燈控編碼
到時後再PM給你...........^^

SCPENG55555

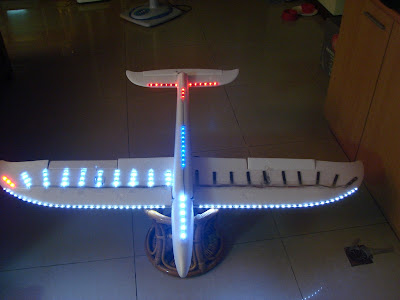

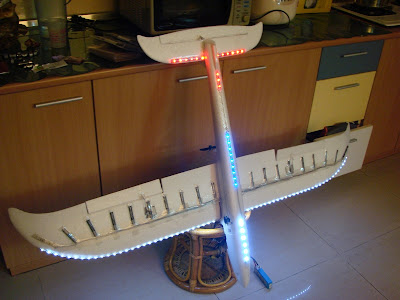

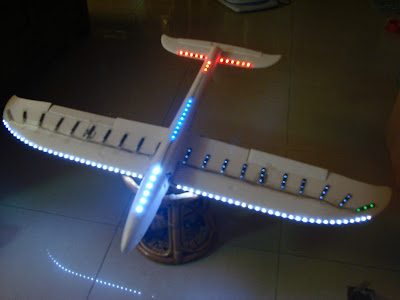

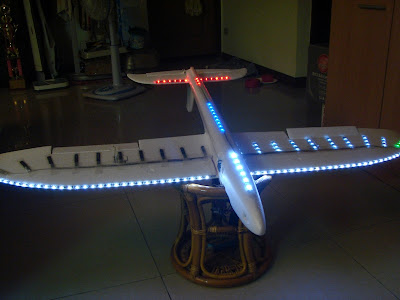

繼續 ..............飛機終於完成了.................剩下燈控編輯....先編幾個來看看效果如何...........

lamb1228

水啦....讚讚讚...大大真是強呀....=^.^=
