請教MSR改雙無刷 TheSteve雙通道快速轉換器接法

極限一哥

看了以下幾篇外國朋友的改裝文影片真的很厲害 不過真要下手改又遇到困難，因為TheSteve雙通道轉換器如果使用這個http://www.mijon.net/jm/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=67&category_id=22&option=com_virtuemart&Itemid=1電變要如何接線呢?國外朋友好像都使用單通的 我購買的網站http://tradearchive.www.rctw.net/trade/detail/trade_snap.htm?trade_id=2542776144&is_archive=true買http://item.www.rctw.net/item.htm?id=4979144639
我買[size=100%][size=100%]TheSteve-DF 雙通道快速轉換器有利害的大大能提供接線圖嗎?萬分感謝
附上我參考的改法網頁http://www.helifreak.com/showthread.php?t=221308
https://www.youtube.com/watch?v=OxsmMtIJYQg&feature=related
https://www.youtube.com/watch?v=mGaf7uJRTEQ&feature=related
http://www.rcgroups.com/forums/showthread.php?t=1136944
PS:或是有大大能提供更好的改法 一起討論分享，還有我買了掏寶網那個轉換器之後就沒貨了有大大知道哪裡還有在賣嗎?有朋友也想買



[ 本帖最後由 極限一哥 於 2010年7月31日 06:09 PM 編輯 ]

極限一哥

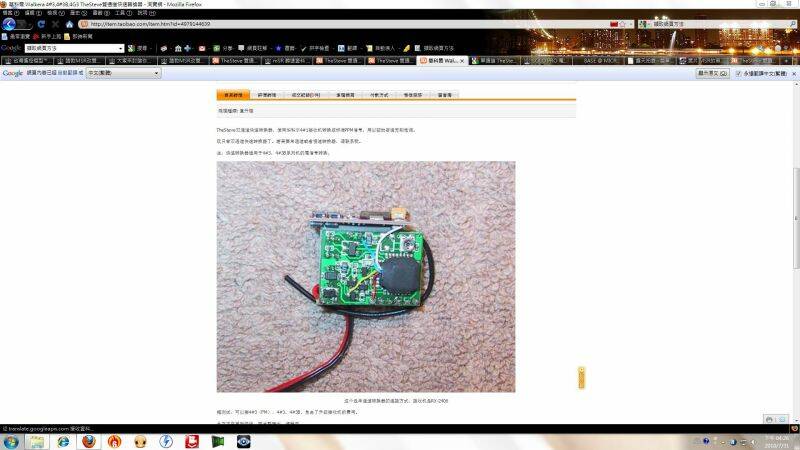

PO大陸網址都會錯誤只好截圖 要看完整檔案請輸入圖內網址


[ 本帖最後由 極限一哥 於 2010年7月31日 04:33 PM 編輯 ]

hfb

哈我之前跟這賣家買2個要改機子用 (4#3q/cb-180q/x-wing )
不過都還沒動工  就轉移目標了
這東西要注意驅動尾馬達要用快速的不然感度拉不高

這東西很不好找歐

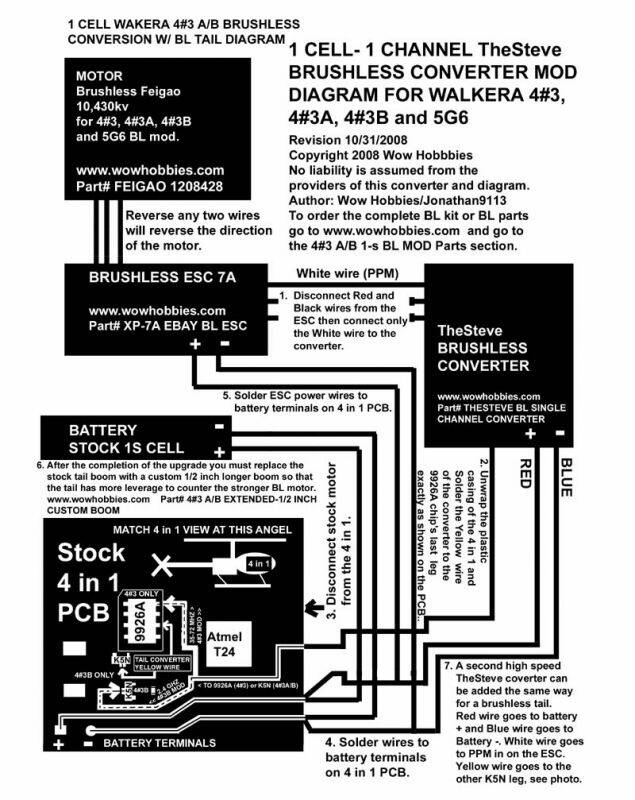

這給你參考
基本上就是電源接一接
然後讀取驅動晶片(9926a)油門 ,然後模擬輸出無刷訊號

[ 本帖最後由 hfb 於 2010年7月31日 09:45 PM 編輯 ]

pid27149

怎麼大家都一樣?買來後就放著了...
我手上也有兩顆閒置,還有四顆 1.9g 的外轉子無刷...
本想買來改 x-wing 的,後來都玩起小小暴後就沒搞了

極限一哥

小弟明天再來開工焊看看再次感謝大大的幫忙

procorosso

請問有哪位大大手上有TheSteve雙通道轉換器多的或者是不用的嗎?可以賣給我幾個嗎?因為我也找不到這東西了.
