【分享】CNC電變水冷套

serpentwu

安裝製作的過程，請大大批評指教

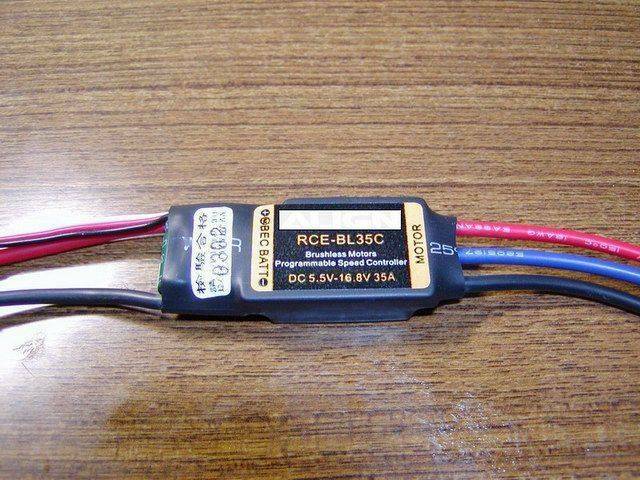

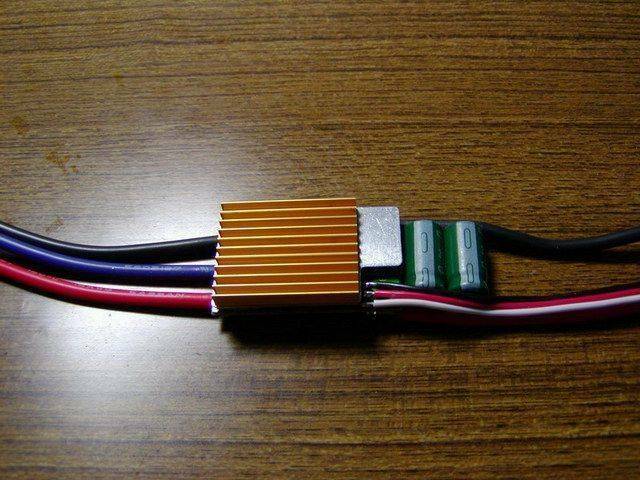

圖一：
這位就是今天的被害者

圖二：
被害者的背面

圖三：
割開它的衣服

圖四：
脫掉脫掉~~通通脫掉

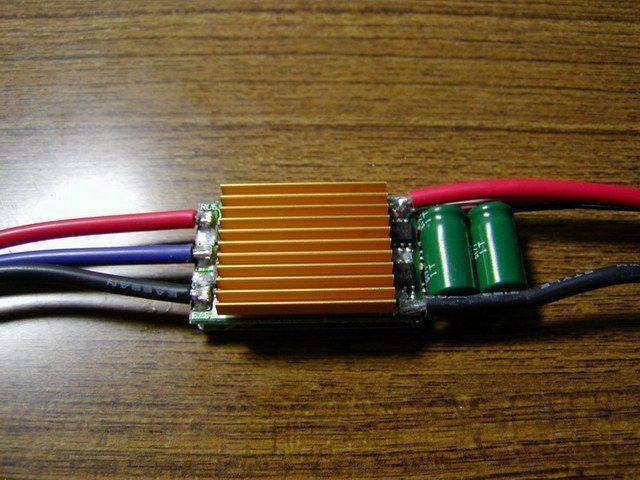

圖五：
正面來一張!!
原來它是太平公主

serpentwu

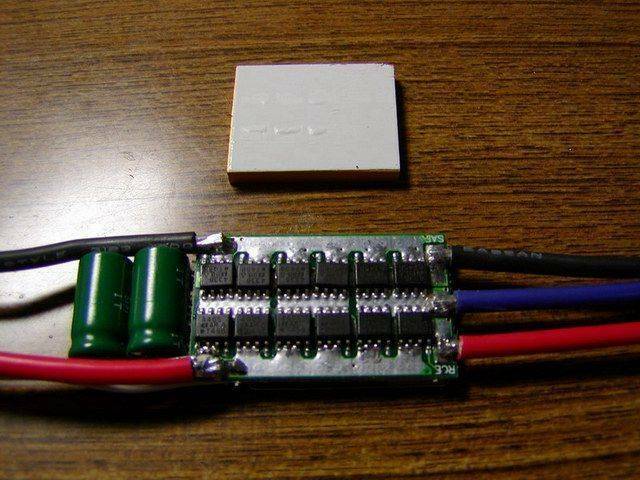

圖六：
扒掉它的褲子(散熱片)

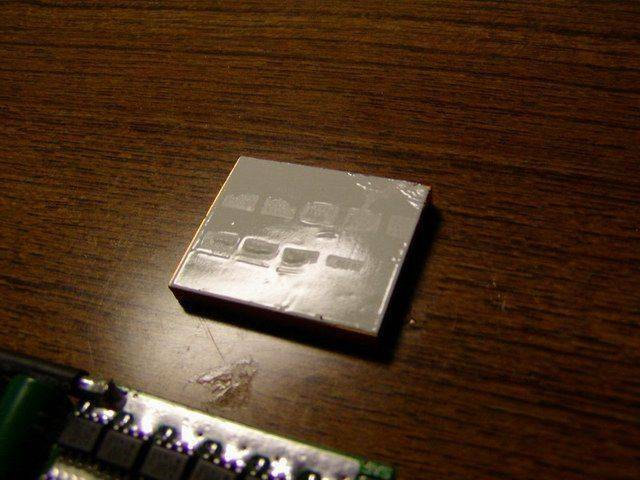

圖七：
一樣的毛病! 散熱片無法完全覆蓋功率晶體
仔細看反光的部份，有些還沒黏到的痕跡

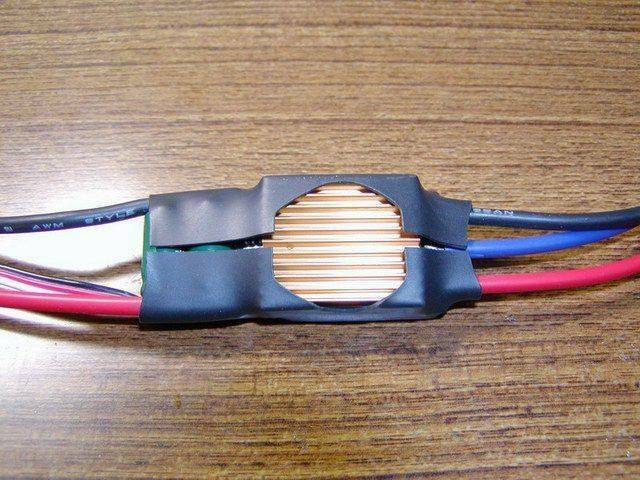

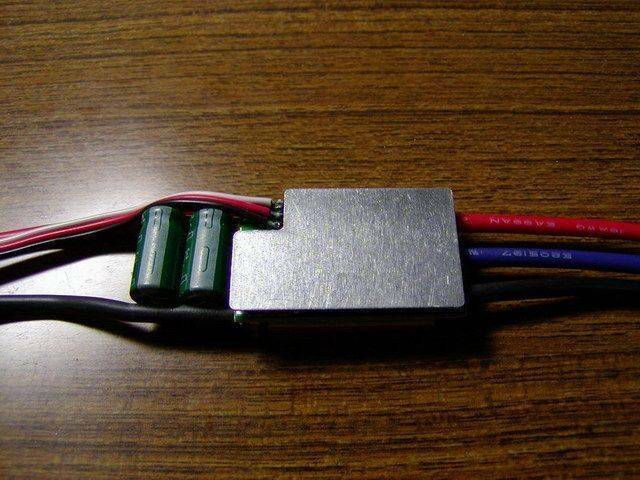

圖八：
廢物利用，將扒掉的散熱片貼到正面加強散熱

serpentwu

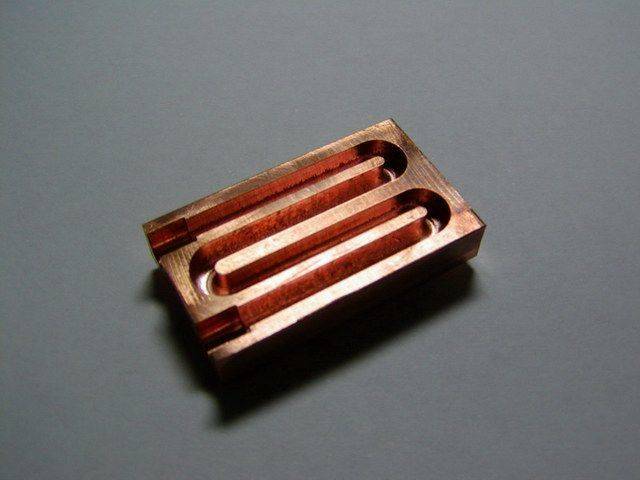

圖9,10：
今天的男主角出現了!!
畫圖請朋友的堂哥CNC工廠做的，爽的是堂哥只收我材料錢

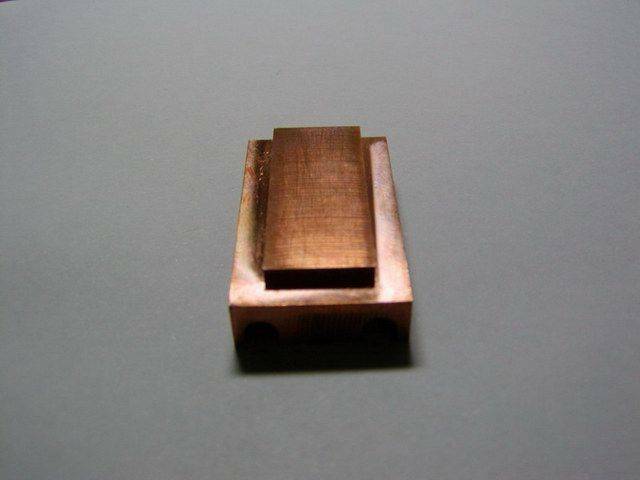

圖11：
背面設計突出約2mm高避免與電線接觸到
其實約1mm~1.5mm就可以了(還可少掉一些重量)

圖12,13：
試騎看看，感覺還不錯

serpentwu

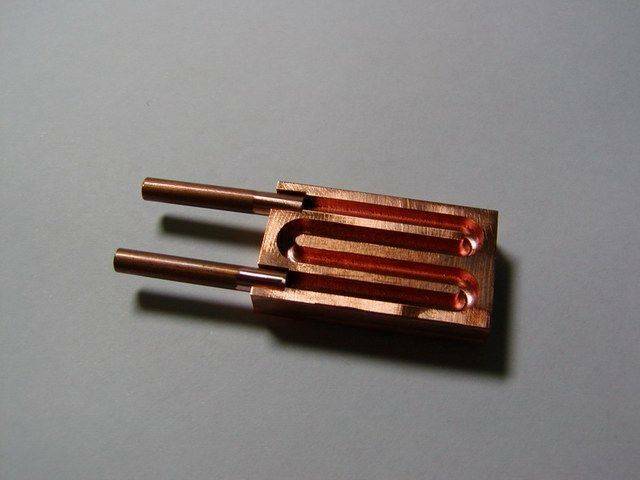

圖14,15：
插上雙節棍(外徑4mm，內徑3mm銅管)，焊起來

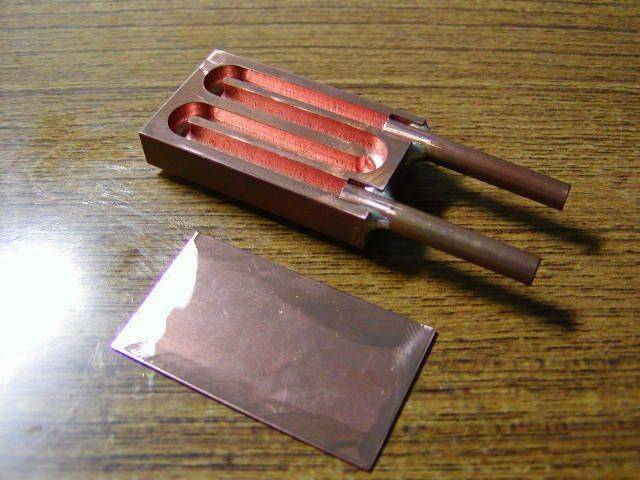

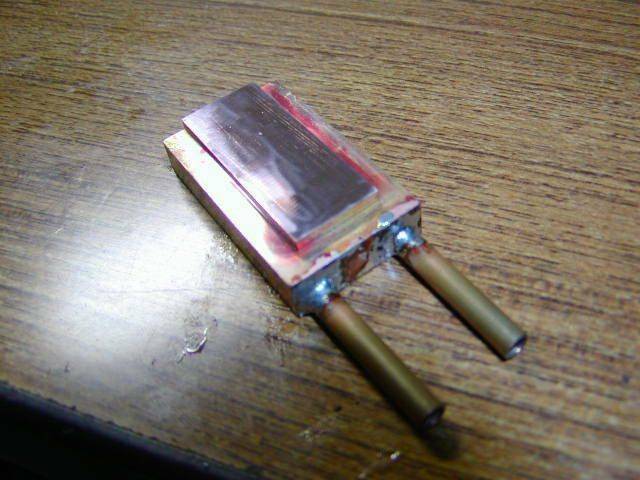

圖16,17：
蓋上0.5mm銅片，焊起來
外觀修整平滑後作氣密測試
我的方法是兩端接上水管後，一端管子折彎壓住不漏氣
一端用力吹氣(用空壓機更好)，放入水中看有無氣泡冒出

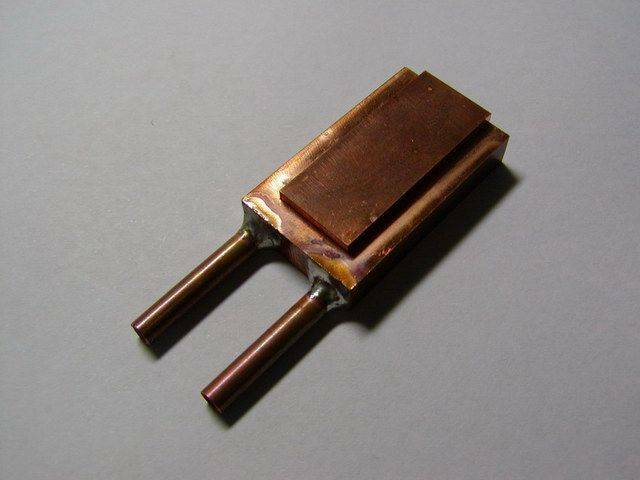

圖18：
接觸面拋光待用

serpentwu

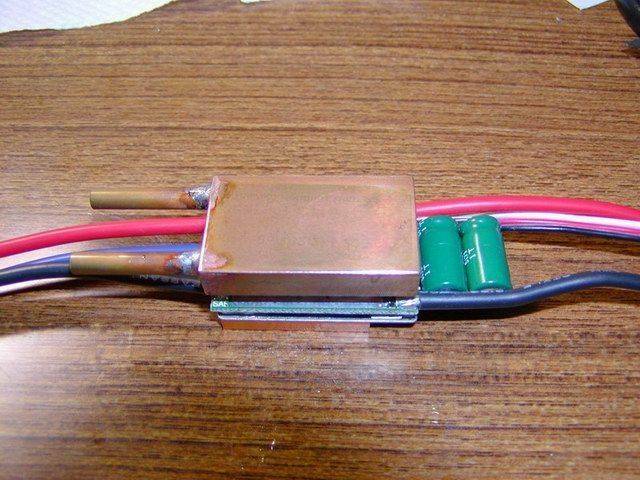

圖19：
正式上場囉!!
接觸面施以導熱材質與功率晶體接觸
散熱膏，導熱雙面膠，導熱膠片都可以
我用的是0.5mm厚的軟質導熱膠片，軟軟QQ的，很像橡膠的材質
曾試過用噴射火燄燒它好幾秒，居然完好如初，所以應該沒問題

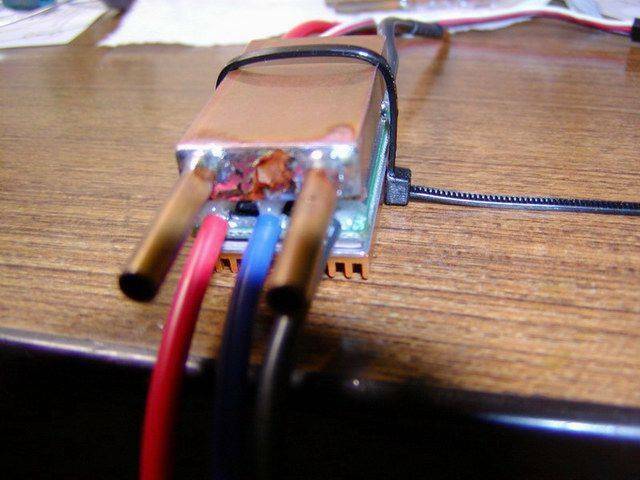

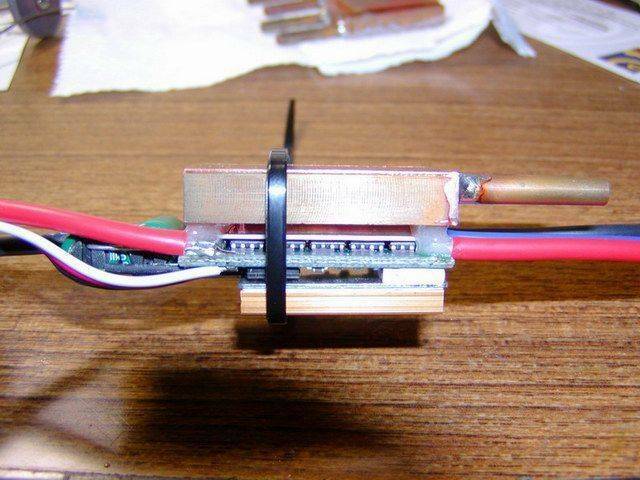

圖20,21：
先以束帶束緊(因為軟質導熱膠片沒黏性，若用導熱雙面膠就不用)
調整好位置後，在電線的焊點處，以AB膠點上幾點
讓水套不會移動造成短路，黏太多怕以後不好維護

serpentwu

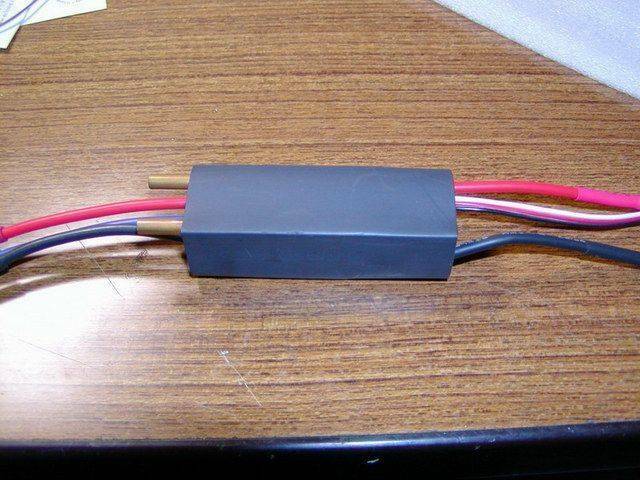

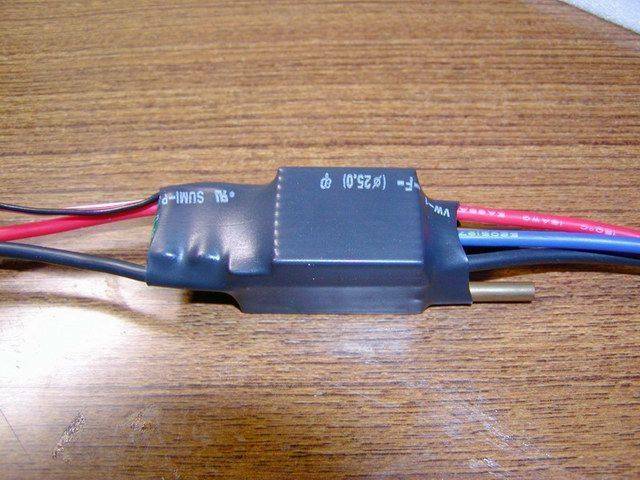

圖22,23：
套上直徑25mm熱縮套剛剛好，也是縮了它

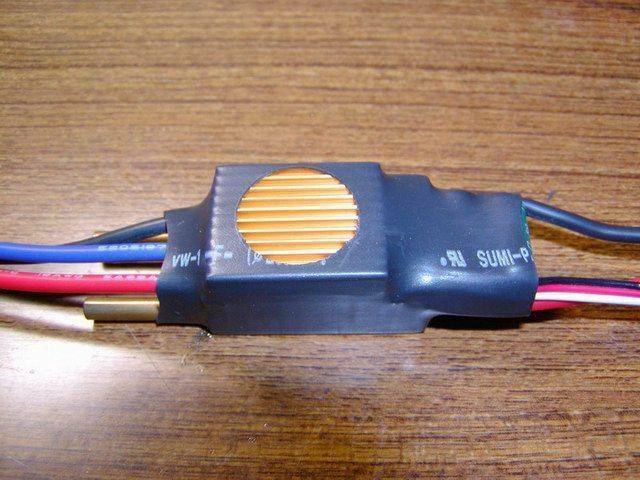

圖24：
在散熱片的地方挖洞以利散熱，水套那邊就不用了

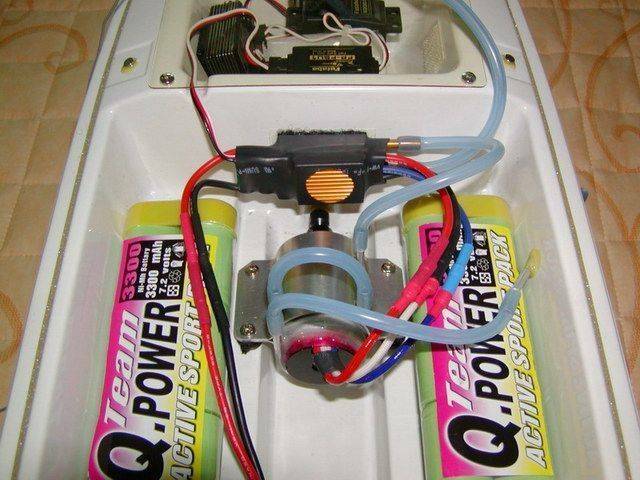

圖25：
上船出海去囉!!


此種方式應該是比原廠電變直接併上市售水冷套效果好的多
缺點是需破壞原廠的熱縮套以及水套重量比較重
我沒磅秤所以不知重量，不過對我的船來講應該沒大影響
底部還可銑掉約1~1.5mm，這樣應該會更輕
報告完畢
