【分享】簡易電變水冷

serpentwu

改了兩種電變水冷，一種較簡單，一種使用CNC作的
先分享簡單的方法

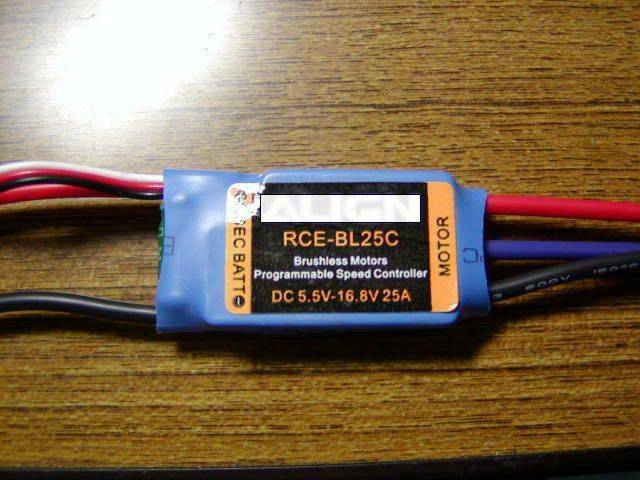

下圖就是今天的主角

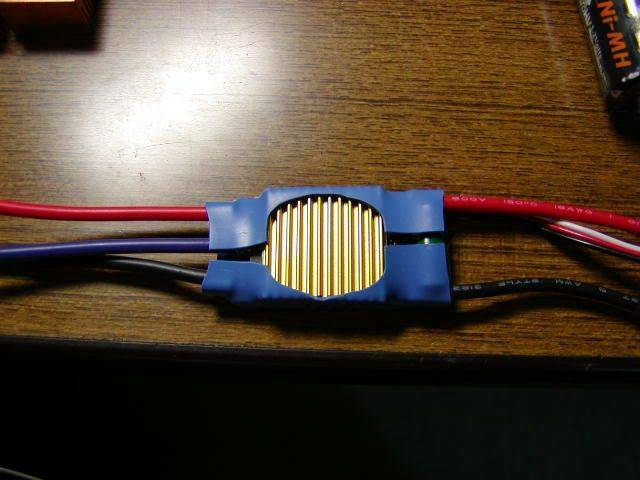

圖二：
從背後開刀

[ Last edited by serpentwu on 2005年7月7日 at 09:54 AM ]

serpentwu

圖三：
扒掉衣服後的樣子

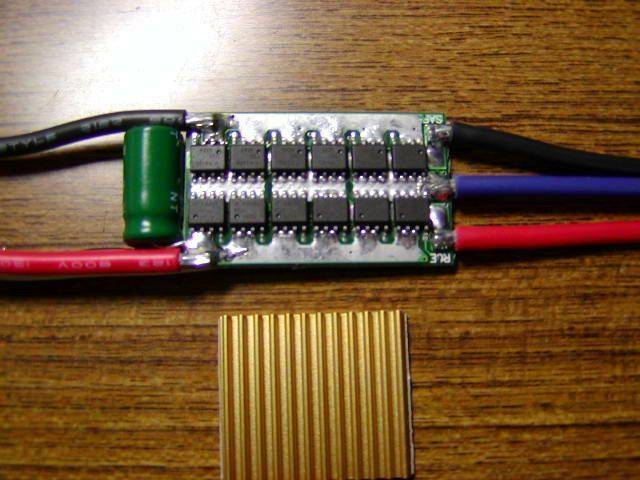

圖四：
拿開散熱片，看到12顆功率晶體
注意看喔! 原廠蓋的散熱片無法將12顆完整覆蓋
最左邊的兩顆幾乎沒蓋到，最右邊的兩顆只能蓋一半!!

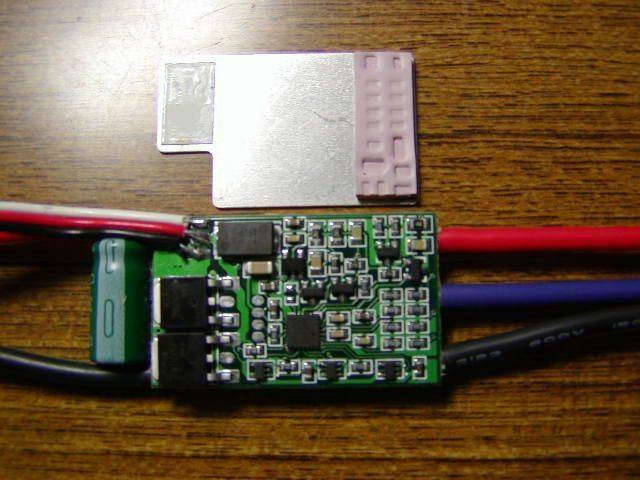

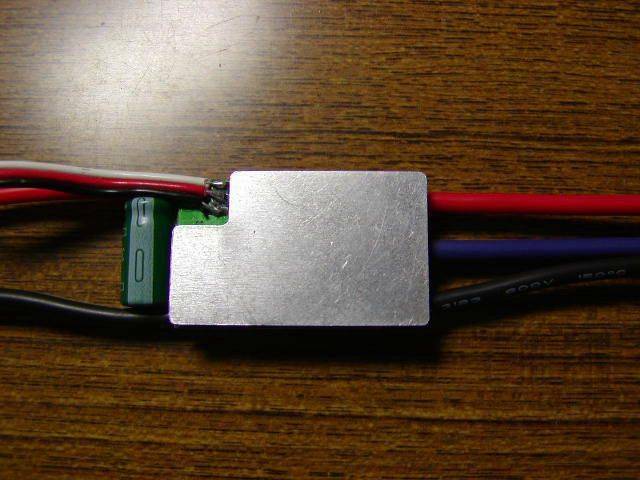

圖五、六：
正面以及打開鋁板的樣子
左下角的兩顆就是電變BEC電源的來源

serpentwu

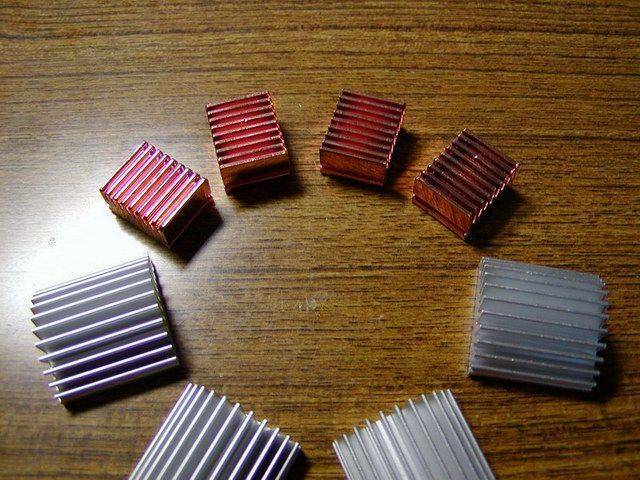

圖七：
這就是今天所要使用的散熱片
都是電腦用的散熱片(我超愛買電腦散熱片的)

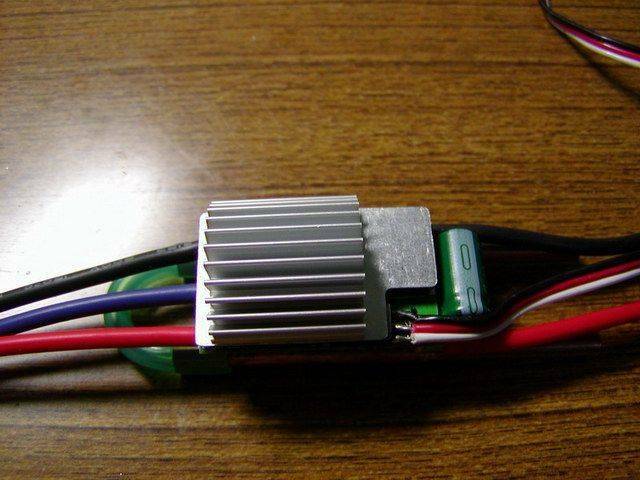

圖八：
因BEC晶體發熱不若功率晶體大
所以在正面鋁片上面貼上散熱片加強散熱即可
(也可以把原廠貼功率晶體的那片轉貼過來，可少買一種散熱片)

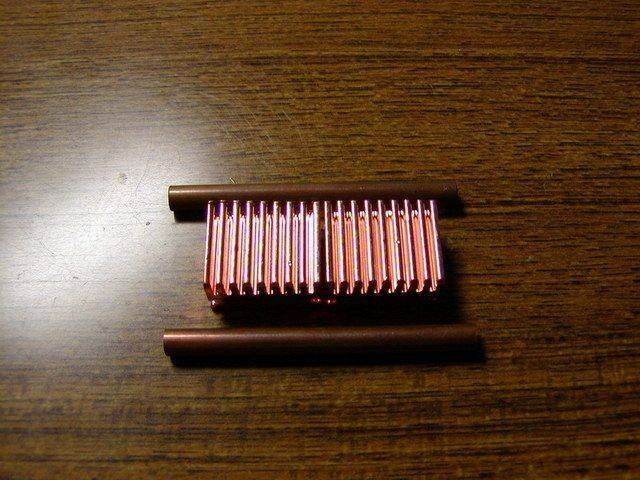

圖九：
使用兩個圖上那種散熱片，它的大小兩個剛好可以把12顆功率晶體完全覆蓋
上下使用烙鐵焊上兩根銅管
焊的時候要先讓被焊物溫度提升到某個程度焊錫才會吃上去
且焊前要先以細砂紙或砂輪稍微磨一磨好著焊錫

serpentwu

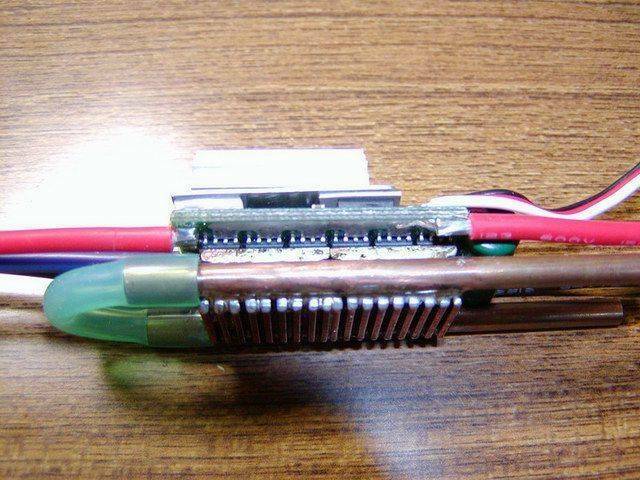

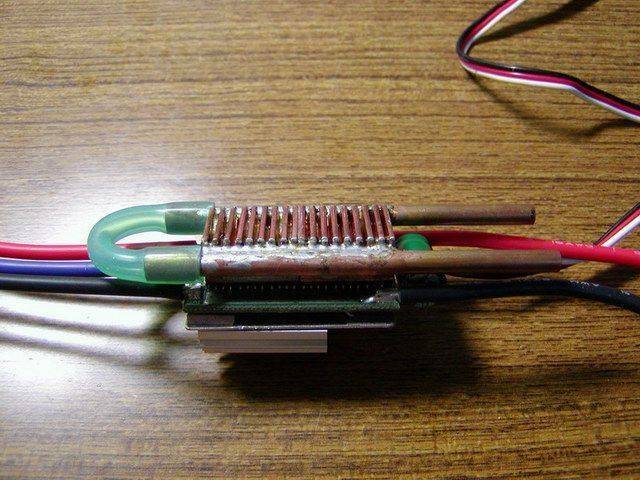

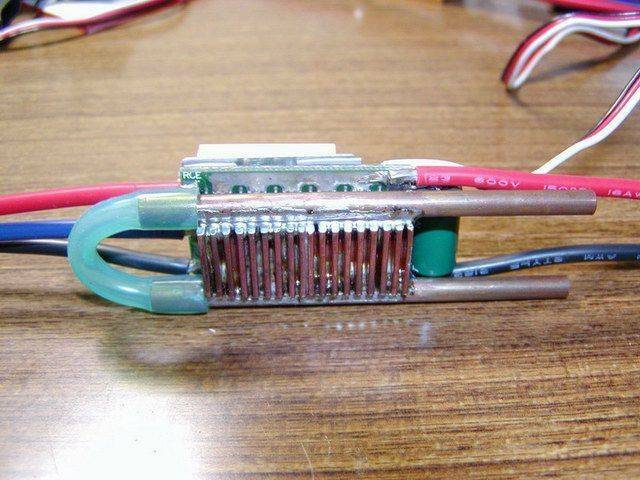

圖10,11,12：
焊好後的樣子
短的一端插上矽膠管連接，長度要適中
以水管能有完美彎曲為原則，太短太長管子都會有折起來的狀況
完成後使用導熱雙面膠帶貼到功率晶體上
(若您焊接後散熱片原有的導熱雙面膠有脫落的話才需要)

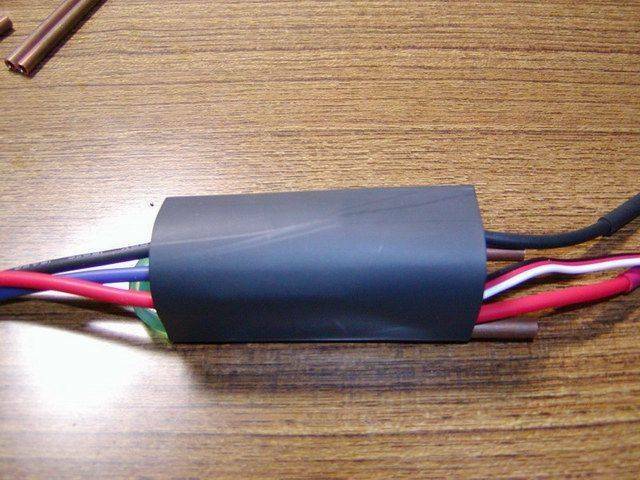

圖13,14：
套上熱縮套管，縮了它
熱縮套管使用直徑25mm的剛好可以套進去

serpentwu

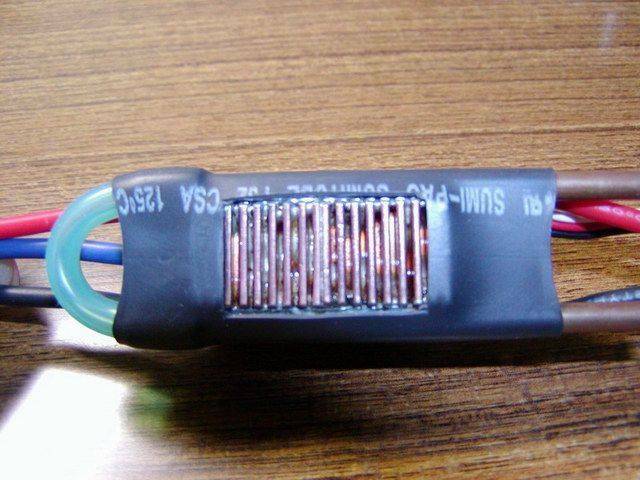

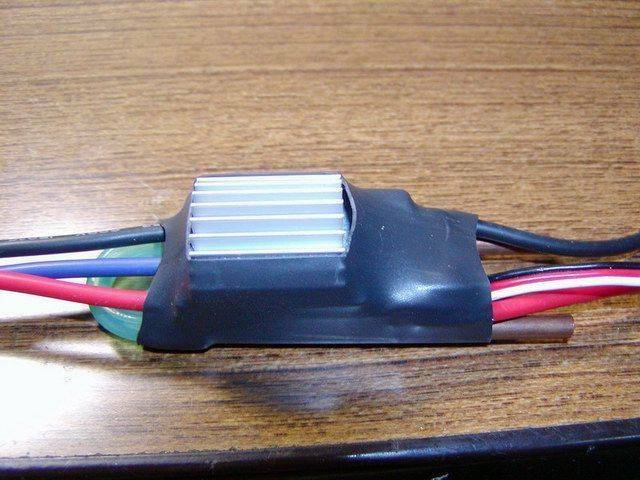

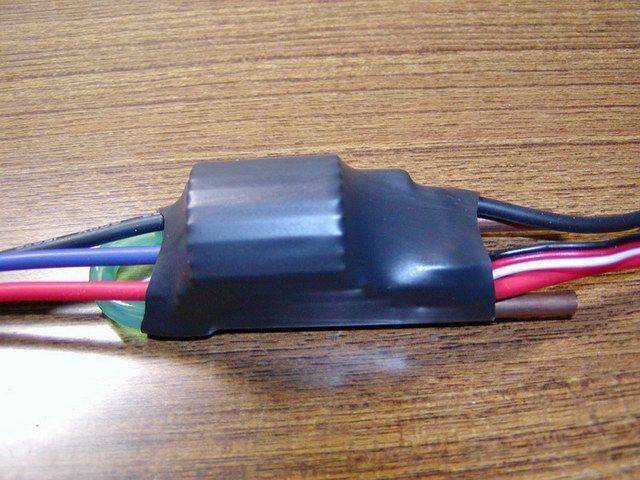

圖15,16：
熱縮好後用刀片切出散熱片完成

總結：
實際測試結果一顆電池(7.2V)跑完
電池很熱，但電變無水冷散熱片部分僅微溫
有水冷部份溫度更低，感覺效果還不錯
可以馬上更換新電池繼續玩(前提是馬達也有水冷)
缺點是重量比較重，因兩顆銅質散熱片較重，但相對蓄熱能力較好
