[DIY]遙控開關(第三動開關)

weascer

看了站上高手的文章，交了些學費(多買好多零件)，終於成功搞定線路了

基本線路是從飛行披薩找來的第五動開關電路圖，捨去板子改直接搭棚焊接縮小體積

http://www.efly98.com/cdb_efly98/viewthread.php?tid=44800&extra=page%3D2
[轉自飛行披薩airfox線路圖，如有侵權請即刻告知]

基本上這個線路就是一個由接收器訊號觸發的開關電路，不過由於我們是將燈組與接收器都接在同一顆電池上，所以只要取輸出的訊號跟調整爆閃模式開關的負極相接即可，而如果要做其他運用則可以參考連結中的運用

http://www.rctw.net/forum.php?mod=viewthread&tid=89977&highlight=%E7%AC%AC%E4%B8%89%E5%8B%95
至於這邊的大大則是用另一組電路，但是作用是一樣的，由於詳細的零件型號不明所以我後來沒有使用

整組裝置不算失敗的部分一組應該不到50摳，網路有賣類似的東西價錢嘛...只能說knowhow好貴阿

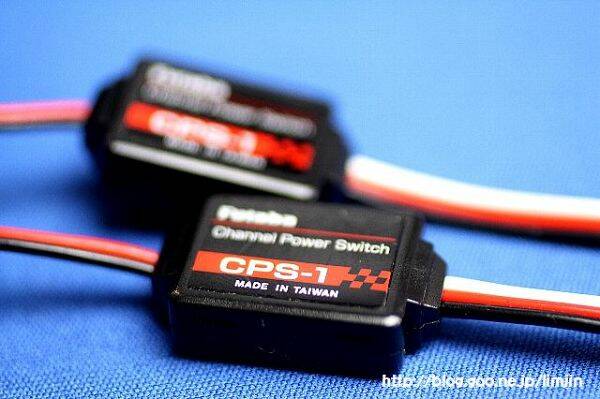

高級版:


山寨版:

有關4PK動作設定的部分:

因為第三動要接風扇所以，4PK我是接在第四動的部分，有關按鈕設定請進入第二頁

PS1:轉輪下方的按鈕
PS2:握把上的按鈕
PS3:頂部天線左邊的按鈕(按一下ON 再按一下OFF)
這邊將動作設定在轉輪下的按鈕，按一下就會輸出訊號給開關，進而轉換燈光模式，如果需要持續觸發的話可以設定在PS3

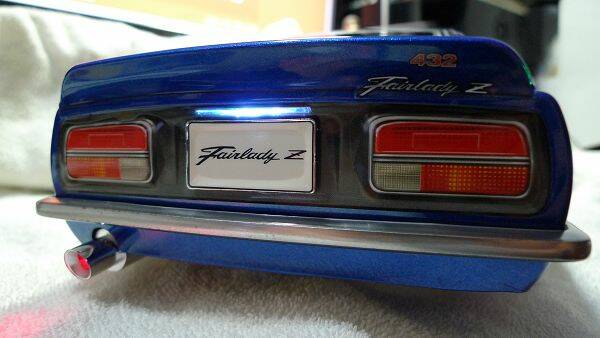

順便幫屁屁裝了燈光模擬噴火


詳細作動影片
https://www.youtube.com/v/FVWrE-R8HWA

[ 本帖最後由 weascer 於 2010年6月5日 02:34 AM 編輯 ]

rcblog

真讚!!!


不到50摳...真心動!!!
請問大大是否願意分享你的電路、零件等等!!!

tsaiyuyuan

小弟的車用不到燈光, 但是如果拿來控制散熱風扇好像也挺酷的...
感謝分享.

weascer

電路圖在第ㄧ個連結裡有,晚點另外po上來好了

[ 本帖最後由 weascer 於 2010年6月5日 06:24 PM 編輯 ]

alice

請問各位大大!!!
C1那個零件有極性嗎?

4013B的IC從上往下看的話(缺口往上)!!!
腳位是否為
- 缺口-
1、14
2、13
3、12
4、11
5、10
6、9
7、8

在後面LED的燈正負要如何接呢?
接往最後面電阻的地方是正還是負?


最後請問!!!
IRFZ44的腳位要如何確認?(找不到資料)
以編號在前、散熱片在後、腳位在下
何隻為G、S、D?

可以幫忙告知嗎?
謝謝!!!


[ 本帖最後由 alice 於 2010年6月9日 05:11 PM 編輯 ]

weascer

原帖由 alice 於 2010年6月9日 05:09 PM 發表
請問各位大大!!!
C1那個零件有極性嗎?

4013B的IC從上往下看的話(缺口往上)!!!
腳位是否為
- 缺口-
1、14
2、13
3、12
4、11
5、10
6、9
7、8

在後面LED的燈正負要如何接呢?
接往最後面電阻的地方是正還是負?


最 ...

不好意思漏了一張圖，這個在飛行披薩的連結中也有

LED在圖中代表一個負載，因為D是輸出負訊號如果要接的話負極是向D
