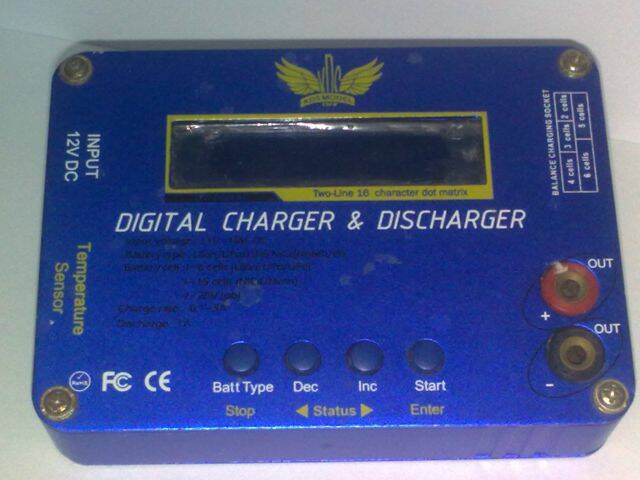

B6中文說明書 一.充電器參數：—電壓值：DC11.0-18.0V 選配AC100-240, -50/60HZ 12V DC 5A 適配器—最大充電功率：50W—最大放電功率：5W—充電電流值：0.1-5.0A—放電電流值：0.1-1.0A—單個電池的電流：300mah/cell—鎳氫/鎳鎘電池個數：1-15cell—鋰離子/聚合物級數：1-6節（注：支援Li-Fe電池，即A123）—PB電池電壓：2-20V二.按鍵功能Batt. Type / Stop 按鈕：電池種類以及停止按鈕，接電後即可使用該按鈕在主功能表中進行切換，充電時可隨時按此鍵停止； Dec. / Inc. < Status > 按鈕：減小以及增加按鈕，設置各種數值時Dec.是減小，Inc.是增加，充電時按這兩個按鈕以流覽電池不同資訊； Start / Enter 按鈕：開始以及確定按鈕。三.操作說明 接通電源，即顯示主功能表此時可以按Batt. Type / Stop 按鈕，在主要的幾個功能表中進行切換，它們是：1)Program Select LiPo BATT對鋰電池系列進行充放電的主功能表 2)Program Select MiMH BATT對鎳氫電池進行充放電的主功能表 3)Program Select NiCd BATT對鎳鎘電池進行充放電的主功能表 4)Program Select Pb BATT 對蓄電池進行充放電的主功能表 5)Program Select Save Data保存設定資料功能表 6)Program Select Load Data載入資料功能表 7)User Set Program->使用者設定功能表 ⑴鋰電池充放電 ( 1.) 充電開機後顯示主功能表： Program Select LiPo BATT 按Start / Enter按鈕確定螢幕顯示 LiPo CHARGE *.*A *.*V(*S)這個是鋰電充電，非平衡充，不推薦所以要繼續.(適用于不帶平衡端子的鋰電池)按Inc. > ，螢幕顯示： LiPo BALANCE *.*A *.*V(*S)這個就是鋰電平衡充電功能了，我們模型基本要用的就是平衡充電，所以要在這裏進行操作，如下： 按Start / Enter，A前面的數字閃爍按Dec. < 或者 Inc. >改變改數值大小，這個是充電電流選擇，鋰聚合物電池最多不可超過1c，也就是4400mah電池最高用4.4a，2200mah電池最高用2.2a，這樣類推；建議保守點用0.5c，即4400mah電池用2.2a，依此類推 Dec. < 減小該數值，Inc. > 增加該數值按Start / Enter，V(*S)前面的數字閃爍按Dec. < 或者 Inc. >改變改數值大小，這個是選擇電池額定電壓，為3.7的倍數，車用電池一般為7.4v，即2S（每3.7v=1S）長按Start / Enter，出現如下螢幕： Battery Check Wait…如果電池連接不正確，則顯示： CONNECTION BREAK如連接正確，則顯示：上行：R: *SER S: *SER (說明一下：R: *SER是指充電器自動檢測到的電池節數，S: *SER是你設置的電池節數，如果數值不等，請不要開始充電，以免損壞電池)下行：CANCEL(STOP)與CONFIRM(ENTER)來回切換此時按Start / Enter開始充電，按Satt. Type / Stop取消充電，返回設置介面充電介面： Li*S *.*A *.**V CHG ***:** *****第一行：鋰電節數，即時充電電流，即時電池總電壓第二行：充電指示，充電耗時，充進的電量充電指示：充電時顯示CHG , 充滿之後顯示：FULL ***充電過程中可隨時按Batt. Type / Stop按鈕停止充電 ***充電過程中殼隨時按Start / Enter按鈕改變充電電流，改變後記得再次確認即可 ***充電過程中可隨時按 Inc. > 觀看各節電池單獨電壓***充電過程中可隨時按 Dec. < 觀看各設定參數 2.） 放電在對鋰電池系列進行充放電的主功能表中繼續按Inc. > ，螢幕顯示如下介面： LiPo DISCHARGE *.*A *.*V(*S) 按Start / Enter，選擇放電功能，操作方法跟充電一樣，設置好放電電流和放電截至電壓即可，電壓為3的倍數級增減，7.4v鋰電請設為6.0V(2S) ***注意：必須同時接上放電接頭以及平衡充電接頭，方可進行對鋰電的充放 ***補充：LiPoCHARGE / LiPo FAST CHG具體作用，適用于不帶平衡端子的鋰聚合物電池充電/鋰聚合物快速充電，對於有平衡端的電池不建議使用。因為鋰電電芯有明確的電壓限制，所以是要求使用平衡充電器進行電壓平衡充電，以防止某片電壓偏低而導致另一片電壓過高而出現危險情況 ***LiPo STORAGE功能是用於保存鋰電，如果鋰電長期不使用，請將鋰電充滿電後，使用這個功能，將電壓放至鋰電的長期保存電壓即可，使用方法與充電方法雷同，只是放電電流最大只有1Ab ⑵鎳氫電池充放電 (1.) 充電主菜單時按Batt. Type / Stop選擇到： PROGRAM SELECT NiMH BATT這個就是鎳氫電池充電模式，按Start / Enter，顯示： NiMH CHARGE Man CURRENT *.*A按Start / Enter，A前面的數字閃爍按Dec. < 或者 Inc. >改變改數值大小，這個是充電電流選擇，一般認為1C～1.5C的電流進行充電對電池會比較好. *** 改變強制充電電流與自動充電電流控制 NiMH CHARGE Man CURRENT *.*A在這個開始前的充電電流選擇介面，B6默認是手動充電電流即後面是 Man字樣，在該種充電方式下，充電器會按照你所設置的充電電流進行充電，即強制使用你所設置的充電電流，這樣並非好事，因此B6亦可以改變為自動充電電流控制。改變方法：在選擇充電電流介面： NiMH CHARGE Man CURRENT *.*A按Start / Enter按鈕，則充電電流數值閃爍，此時同時按下Dec.<與 Inc.>兩個按鈕0.5秒，則轉換為自動充電電流控制，螢幕顯示改變為： NiMH CHARGE Aut CUR LIMIT *.*A*.*數值為閃爍狀態，此時改變該數值，則是充電時的峰值電流，可以理解為最高充電電流限制，充電器會自動控制充電電流，但是不會超越你所設置的數值設置好充電電流之後長按Start / Enter，顯示： Battery Check Wait…如電池和連接正常則顯示： NiMH *.*A *.*V CHG ***.** *****顯示內容與上述鋰電一樣，充滿後顯示內容與鋰電雷同，有FULL字眼即為充滿 ***充電過程中可隨時按Batt. Type / Stop按鈕停止充電 ***充電過程中殼隨時按Start / Enter按鈕改變充電電流，改變後記得再次確認即可 ***充電過程中可隨時按 Dec. < 或者 Inc. > 觀看各設定參數 2.） 放電選擇NiMH DISCHARGE功能，介面： NiMH DISCHARGE *.*A *.*V操作方法跟充電一樣，設置好放電電流和放電截至電壓即可，鎳氫電放電截至電壓設置為0.9v/節，也就是7.2v電池請設置為5.4v⑶鎳鎘電池充放電 同鎳氫電池充放電雷同 ⑷蓄電池充放電 同鎳氫電池充放電雷同 ⑸ 充電器設置作為普通玩家，一般的設置建議不要理會，例如鋰電檢測電壓、鎳氫以及鎳鎘D.Peak。Waste Time等，讓它是默認即可在： USER SET PROGRAM->介面下按Start / Enter按鈕 LiPo V.Type *.*V設置鋰電電壓，根據實際改變，可選LiPo 3.7V，LiIo 3.6V，LiFe 3.3V USB/Temp Select Temp Cut-Off 80C過熱保護或者使用USB線進行檢測此選項為後期升級功能，暫不配溫度探測器，不配USB線以及光碟 Safety Timer ON 120min這個是充電自動切斷時間，默認是開，充電開始後120分鐘即切斷，建議設為關，或者根據充電時間改變數值大小：Capacity Cut-Off ON 5000mAh充電容量限制，就是說一旦沖進了這裏的這個數值的容量，充電就會停止，可以防止過充，不過要根據實際設置為合適的數值，否則可能沖不滿電池。例如5000mAh的電池，可以設置為6000mAh才切斷，因為這個是充電器所釋放出來的電量，不是電池沖進去的電量，有部分因為發熱或者其他內部消耗而損失了而沒有真正沖到電池裏面，使用快沖的話乾脆將改數值設置為電池容量的1.2倍如果覺得不需要，可以設為OFF，則沒有充電容量限制了⑹保存資料/載入資料 1.) 保存資料每次開機，充電器都會載入上次載入的資料，新機一般是[01]號數據，每次充電時都要重新設置充電電流啊電壓等等，十分不方便，所以需要設置好一個常用的資料，保存起來，或者設置多組常用資料，需要是直接載入就可以了在保存資料介面： PROGRAM SELECT SAVE DATA按Start / Enter按鈕，即顯示： SAVE [01] **** .*V ****mAh其中01為閃爍，即現在所使用的模式序號，可以按Dec.<或者Inc.>改變想要改變的模式序號按Start / Enter，則右上角顯示閃爍，可以按Dec.<或者Inc.>改變電池類型，改變了電池類型之後長按Start / Enter然後改變常規的電流與電壓等設置，然後長按Start / Enter即可保存資料，顯示介面： SAVE…然後退出到主介面 ***其中NiMh / NiCd模式裏面有個： NiMH CYCLE DCHG>CHG 1該設置是放電與充電之間的迴圈充放設置，用於對新電池或者長期放置的鋰電進行啟動，建議設置為： NiMH CYCLE DCHG>CHG 3即先放電，然後進行充電，迴圈3次，最後一次完成之後即可使用了。 2.) 載入數據在載入資料介面： PROGRAM SELECT LOAD DATA按Start / Enter按鈕，即顯示： LOAD[01] **** *.*V ****mAh其中01數字閃爍按Dec. <或者Inc. > 按鈕選擇到所需要的資料序號，然後長按Start / Enter，出現介面： Load...成功載入資料後將會退回主介面： PROGRAM SELECT Li** BATT |
