修复焊坏的华科尔小电调

hippee

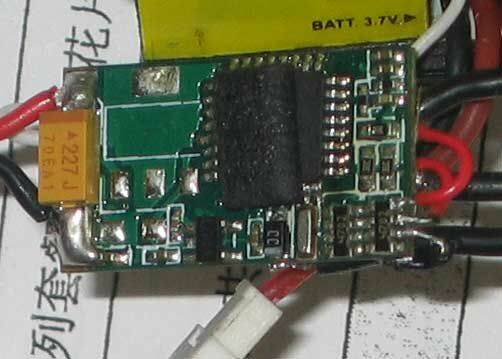

华科尔小电调设计有点阴,在接电机的焊点下,还走了一个信号检查线,如果焊坏了这个接电机的铜片,这个电调就不能用了.我用了飞线法,从每个电机输出飞线到另一面的排线电阻上,就可以用了,如下图

hippee

电调接电机

背面飞线

Tomoi

原來如此  不過照片有點看不清楚
請問有順序嗎  還是按照由上到下的順序就可以??

hippee

排线上面第一个,在不翻面的情况下对应最上面的接电机的线,也可以用万用表,测去掉铜下铜点与电阻排线的电阻为零。
